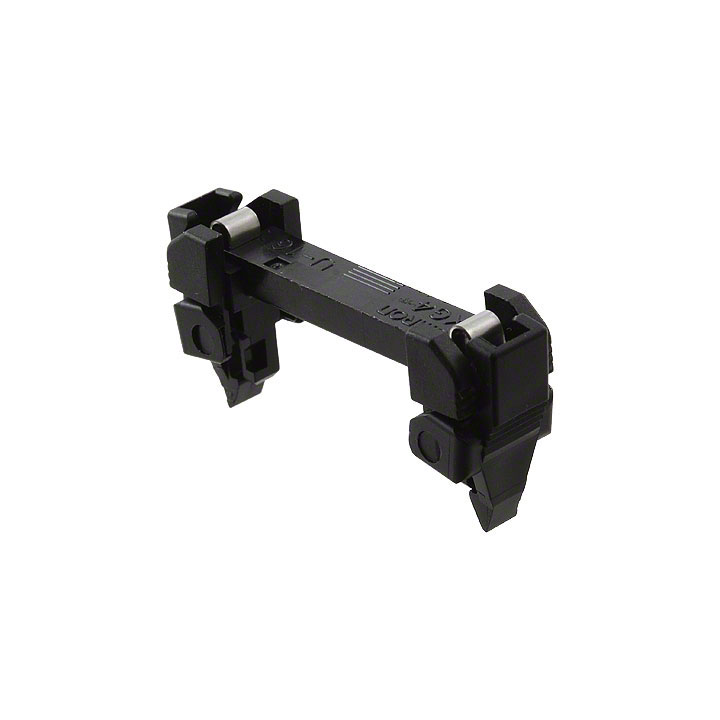

XG4U-1404

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 14pin Strain Relief XG4 Series 9.5mm(高度)
供应商型号: CSJ-ST64467582
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG4U-1404

XG4U-1404概述

    Flat Cable Connectors XG4:全面了解与军事标准一致的电路板连接器

    产品简介


    Flat Cable Connectors XG4是一种主要用于电路板连接的高性能连接器,它们严格遵守军事标准(MIL标准),具有增强的设计,从而提高可靠性。这些连接器不仅适用于高密度电路板连接,还提供了多样化的组合选择,以适应不同应用场景的需求。

    技术参数


    - 电流规格:
    - XG4M: 1 A
    - XG4M-U: 3 A
    - 电压规格:
    - XG4M: 250 VAC
    - XG4M-U: 300 VAC
    - 接触电阻:
    - 最大值为20 mΩ(在20 mV,最大100 mA条件下)
    - 绝缘电阻:
    - 最小值为1,000 MΩ(在500 VDC条件下)
    - 耐压强度:
    - 在1分钟内承受500 VAC(泄漏电流最大1 mA)
    - 总插入力:
    - 每个触点的最大值为1.96 N
    - 拔出力:
    - 最小值为0.39 N(使用测试量规,t= 0.64 mm)
    - 插入耐用性:
    - 可达50次
    - 工作温度范围:
    - -55°C至105°C(低温无冰)

    产品特点和优势


    1. 空间节约设计: XG4系列提供节省空间的盒型插头(XG4C)。
    2. 多种组合选择: 使用XG-5 IDC连接器、XG8原装插头和XG2 IDC连接器可实现无限的组合可能性。
    3. 安全锁定机制: 原装插头(XG8)和盒型插头(XG4C)可通过锁柄进行锁定。
    4. 严格质量保证: 符合MIL(MIL-C-83503)和UL标准(文件号E103202,除了带有XG4U型号的除外)。

    应用案例和使用建议


    - 应用案例:
    - 电信设备: 用于交换机或路由器中的信号传输。
    - 医疗设备: 需要高度可靠的电缆连接器。
    - 工业控制: 高密度布线需求。

    - 使用建议:
    - 在安装前确保主板固定好螺丝。
    - 连接时尽量减少电缆松弛,确保插入到位。
    - 使用半盖之前先连接XG5M-N,且不能使用罩盖。

    兼容性和支持


    - 兼容性: XG4系列与多种其他组件兼容,如Strain Relief和Semi-cover。
    - 支持: 提供详细的安装指南和售后服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 插入力过大
    - 解决方案: 检查是否有足够的电缆松弛度并正确安装。
    - 问题2: 锁定机构无法正常工作
    - 解决方案: 确保按照正确的操作顺序使用锁柄,不要过度用力。

    总结和推荐


    Flat Cable Connectors XG4系列凭借其卓越的可靠性、多种组合选择和严格的质量标准,在市场上具有极强的竞争优势。其广泛的适用性使其成为各种工业和商业应用的理想选择。强烈推荐给需要高密度电路板连接器的客户。

XG4U-1404参数

参数
配件类型 Strain Relief
配套使用/相关产品 XG4 Series
针脚数 14pin
长*宽*高 9.5mm(高度)
零件状态 在售
包装方式 散装

XG4U-1404厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4U-1404数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 配件 OMRON/欧姆龙 XG4U-1404 XG4U-1404数据手册

XG4U-1404封装设计

查看详情并下载
