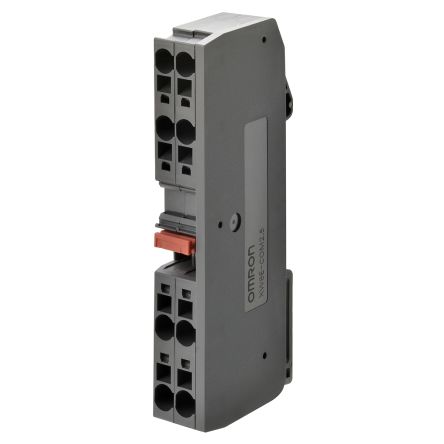

XW6TCOM15X8YL

产品分类:
厂牌: OMRON/欧姆龙
产品描述: Omron 导轨式接线端子排, XW6T系列, 黄色, 螺钉拧紧端接, 17.5A
供应商型号: XW6TCOM15X8YL
供应商: 期货订购
标准整包数: 1
OMRON/欧姆龙  XW6TCOM15X8YL

XW6TCOM15X8YL概述


    产品简介


    电子元器件:终端块
    产品类型:这款电子元器件为“带可见指示器的公共端子块”,型号为XW6T,适用于工业控制面板的设计与维护。它通过简化接线过程,提升操作便利性,减少维护时间,是现代控制系统的理想选择。
    主要功能:此产品具有可视化指示功能,使得接线完成状态一目了然,无需技能熟练的操作员即可完成正确的接线。此外,短条允许预先连接公共接线,简化了复杂的布线需求。产品还采用了免松动技术,提供了无故障操作的优势。
    应用领域:广泛应用于控制面板设计、设备维护和自动化系统中,能够显著减小控制面板的尺寸并提高工作效率。

    技术参数


    - 型号:XW6T-COM1.5X@@,XW6T-COM2.5X@@
    - 针数选项:8/12/16/20/40
    - 适用导线最大截面:1.5mm², 2.5mm²
    - 绝缘材料:PA树脂
    - 符合标准:UL1059, CSA (C22.2 No.158), IEC 60947-7-1
    - 额定电压:500V/800V(根据型号不同)
    - 额定电流:17.5A/1.5mm², 24A/2.5mm²
    - 工作环境温度范围:-40°C至55°C
    - 存储环境温度范围:-40°C至85°C
    - 抗振性:10Hz到150Hz,加速度50m/s²,各方向80分钟
    - 冲击耐受性:500m/s²,持续11ms,六向共五次

    产品特点和优势


    独特的功能:具备可视化指示器,方便检查接线状态;短条便于预先连接公共线;推进式安装技术确保接线牢固不松动,提供无故障运行。这些特征显著提高了终端块在复杂控制系统中的可靠性和易用性。
    市场竞争力:结合了紧凑设计和高效接线功能,这款终端块在控制面板设计与维护方面具有明显的优势,尤其适合需要频繁调整接线的应用场景。

    应用案例和使用建议


    实际应用场景:适用于各类工业控制系统中,尤其是那些需要频繁进行接线维护的应用。比如,自动生产线上的控制系统,或者需要高度可维护性的电力分配系统。
    使用建议:
    1. 在接线前务必关闭电源,以防止电击危险。
    2. 使用推荐的剥线长度和压接工具,确保正确安装,避免错误操作导致的断路。
    3. 确保终端块稳固安装在DIN轨道上,并使用终端支架固定两端。

    兼容性和支持


    兼容性:此款终端块可以与标准的DIN轨道和其他兼容的组件无缝配合使用。为了进一步增强功能,可额外订购名称牌、标签和端盖等配件。
    支持信息:制造商提供了详细的技术支持和文档,确保用户在使用过程中能够得到充分的帮助。

    常见问题与解决方案


    问题1:接线后指示灯未亮起。
    - 解决方案:确认所有接线都已正确插入,且没有松动。检查是否有短路发生。
    问题2:接线过程中指示灯闪烁不稳定。
    - 解决方案:仔细检查接线工艺,确保所有导线都已正确插入,并适当调整导线的位置。

    总结和推荐


    这款带可见指示器的公共终端块,在简化接线过程、提高系统可靠性方面表现出色。其独特的设计和多功能性使其成为众多工业控制面板的理想选择。考虑到其易于维护、高性价比等特点,强烈推荐在需要高性能和高效维护的应用场景中使用。

XW6TCOM15X8YL参数

参数
应用等级 工业级

XW6TCOM15X8YL厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW6TCOM15X8YL数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XW6TCOM15X8YL XW6TCOM15X8YL数据手册

XW6TCOM15X8YL封装设计
