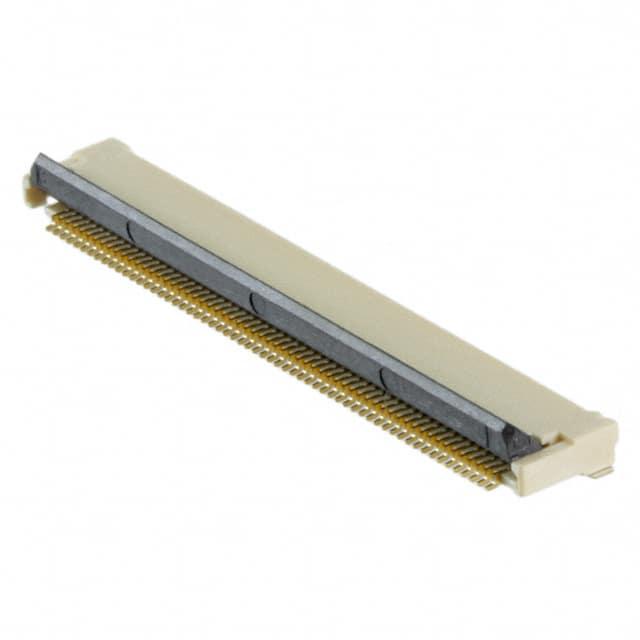

XF2M-6015-1AH-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距60p FPC插座 FPC连接器, XF2M系列, 印刷电路板安装
供应商型号: XF2M-6015-1AH-R100
供应商: 期货订购
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF2M-6015-1AH-R100

XF2M-6015-1AH-R100概述


    产品简介


    XF2M是一款旋转型闭锁连接器,适用于柔性扁平电缆(FPC)和柔性扁平带状电缆(FFC)。这款连接器通过双面接触设计减少了零部件的数量,从而提升了工作效能和可靠性。XF2M主要应用于消费电子、通信设备、计算机及各类电子设备中,为电路板间的信号传输提供了高效的解决方案。

    技术参数


    - 电气特性:
    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:≤ 50 mΩ (在最大20 mV DC、100 mA条件下)
    - 绝缘电阻:≥ 100 MΩ (在250 V DC条件下)
    - 耐压:250 V AC,持续1分钟 (泄漏电流 ≤ 1 mA)
    - 物理特性:
    - 插拔耐久性:20次
    - 操作温度范围:-30°C 至 85°C (无结冰或冷凝情况)
    - 适用FPC/FFC厚度:0.3 mm (金镀层型)
    - 材料与工艺:
    - 外壳:LCP树脂 (UL94 V-0),自然色
    - 滑块:LCP树脂 (UL94 V-0),黑色
    - 接触点:弹簧铜合金/镍基底 (镀层2 μm)
    - 镀金接触点:0.15 μm
    - 固定装置:铜合金/锡镀层 (1.5 μm)
    - 环保标准:无卤素 (溴含量 ≤ 900 ppm, 氯含量 ≤ 900 ppm, 溴+氯总含量 ≤ 1,500 ppm)

    产品特点和优势


    XF2M连接器具有双重优点:
    - 减少零件数量:采用双面接触设计,使得每个连接器需要的部件减少,简化了装配过程,提高了可靠性。
    - 高稳定性:出色的机械结构和电气性能确保了长期稳定的运行,尤其适合高要求的应用场景。
    - 环保材料:采用无卤素和符合RoHS标准的材料,满足现代环保要求,降低了对环境的影响。

    应用案例和使用建议


    XF2M连接器广泛应用于各种电子设备中,如手机、平板电脑、笔记本电脑以及小型医疗设备等。在组装时,建议严格按照手册中的指导进行插拔操作,以延长连接器的使用寿命。对于高振动或高温环境的应用,可以考虑使用带有额外固定措施的版本以提高稳定性。

    兼容性和支持


    XF2M连接器设计与主流FPC和FFC相兼容,适用于多种尺寸的柔性电缆。厂商提供不同型号和配置的选择,满足不同客户的需求。此外,厂商还提供详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1: 插拔时感到阻力过大。
    - 解决方案: 检查连接器是否有异物或损伤,确认FPC/FFC是否安装到位,必要时请咨询厂商技术支持。

    - 问题2: 连接器的使用寿命低于预期。
    - 解决方案: 确认使用的环境条件是否超出规定的范围,检查安装和维护过程是否正确,必要时更换使用环境更友好的产品版本。

    总结和推荐


    综上所述,XF2M连接器凭借其可靠的双面接触设计、高稳定性的电气和物理性能,成为一款适用于多种应用场景的理想选择。对于需要高性能和可靠性的电子产品,我们强烈推荐使用XF2M连接器。

XF2M-6015-1AH-R100参数

参数
额定电流 500mA
间距 500μm
外壳颜色 -
连接器/触头类型 底部
针脚数 60pin
触头镀层
端接 焊盘
板上高度 2.1mm
扁平柔性类型 FPC
长*宽*高 34.1mm(长度)*6.2mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 盒装,散装,卷带包装
