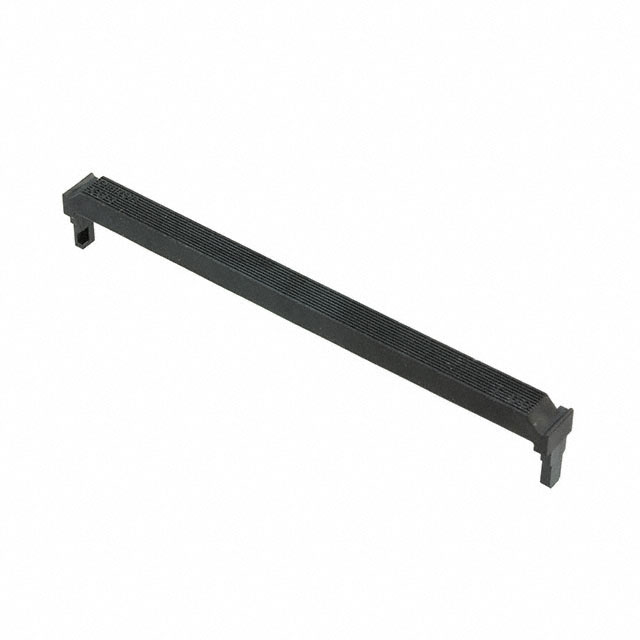

XG4T-5004

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 50pin Strain Relief XG4 Series
供应商型号: CSJ-ST64467634
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG4T-5004

XG4T-5004概述

    Flat Cable Connectors XG4: A Comprehensive Overview

    1. 产品简介


    Flat Cable Connectors XG4 是一款适用于电路板连接器的产品系列,完全符合军事标准(MIL-STD),并具有改进的设计。它们主要应用于需要高密度和可靠性的电路板连接场合,例如军事、航空电子设备、工业控制和通信系统等领域。这些连接器因其设计上的创新和严格的质量控制而被广泛采用。

    2. 技术参数


    Flat Cable Connectors XG4 的技术参数如下:
    - 电流:1 A(典型值);3 A(特定型号)
    - 电压:250 VAC;300 VAC
    - 接触电阻:最大 20 mΩ(在 20 mV,100 mA 下)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 下)
    - 耐压强度:500 VAC/1 min(泄漏电流:最大 1 mA)
    - 插入力:每个接触点最大 1.96 N
    - 拔出力:最小 0.39 N(使用测试工具,t = 0.64 mm)
    - 插入寿命:50 次
    - 工作温度范围:-55 至 105°C(低温无冰点)

    3. 产品特点和优势


    Flat Cable Connectors XG4 的显著特点是其设计上的创新和严格的品质保证。其主要优势包括:
    - 空间节约:提供箱式插头(XG4C),节省空间。
    - 多功能性:可以与多种其他型号组合使用,满足不同需求。
    - 可靠锁止机制:原始插头(XG8)和箱式插头(XG4C)可通过锁杆锁定。
    - 认证:符合 MIL 标准(MIL-C-83503)和 UL 标准(E103202)。

    4. 应用案例和使用建议


    Flat Cable Connectors XG4 广泛应用于高密度电路板连接场合,如航空航天设备、工业控制系统和通信系统等。以下是使用建议:
    - 在使用前确保将电路板牢固固定在螺丝上。
    - 连接 XG4M 带有应力释放功能时,尽可能减少电缆的松弛,并正确插入。
    - 自动焊接条件(喷射流):焊接温度为 250 ±5°C,连续焊接时间为 5 ± 1 秒。
    - 在操作锁杆时,不要超出其移动范围,且只用手操作以避免损坏。

    5. 兼容性和支持


    Flat Cable Connectors XG4 可与其他型号的插座和配件搭配使用。此外,供应商还提供一系列的支持和服务,包括产品维护和技术咨询。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - Q: 插入力过大?
    - A: 检查是否正确安装锁杆,避免过紧插入。

    - Q: 联系不良?
    - A: 确保所有连接点清洁且无氧化。
    - Q: 工作温度范围受限?
    - A: 在极端温度条件下检查连接器是否有合适的应用条件。

    7. 总结和推荐


    Flat Cable Connectors XG4 是一款高性能、高可靠性的连接器,尤其适合于需要高密度和可靠性的电路板连接场合。其独特的设计、严格的认证标准和全面的技术支持使其在市场上具备很强的竞争力。我们强烈推荐此款连接器用于需要高密度和可靠性保证的电子设备中。
    通过详细的技术参数、丰富的产品特点和广泛应用,Flat Cable Connectors XG4 无疑是一个值得信赖的选择。

XG4T-5004参数

参数
针脚数 50pin
配件类型 Strain Relief
配套使用/相关产品 XG4 Series
应用等级 工业级
零件状态 在售
包装方式 盒装,散装
