首页  >  产品百科  >  XF3C-5145-41A

XF3C-5145-41A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 250μm 51pin 自然色 840μm FPC 200mA 金 底部 贴片安装 14.5mm(长度)*3.8mm(高度)
供应商型号: N-XF3C-5145-41A
供应商: 云汉优选
标准整包数: 1

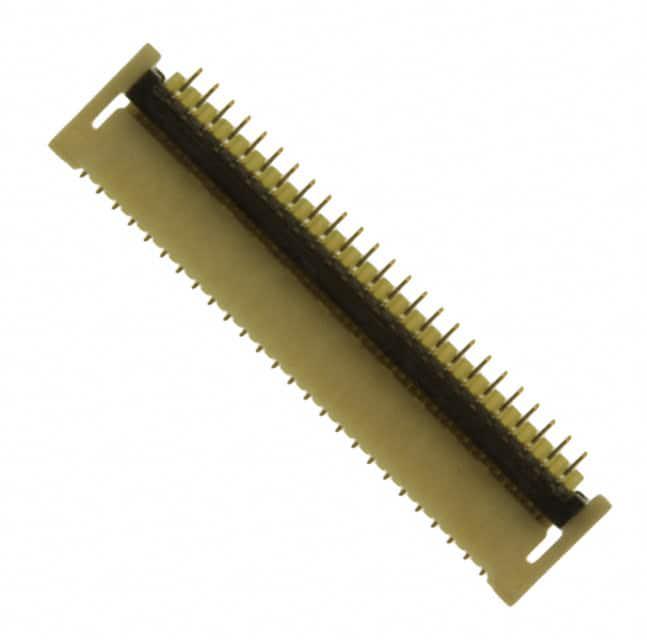

OMRON/欧姆龙 FFC/FPC连接器 XF3C-5145-41A

XF3C-5145-41A概述

    XF3C 0.25-mm Pitch Rotary Backlock Connector 技术手册解析

    1. 产品简介


    XF3C 是一款用于柔性印刷电路(FPC)连接的0.25毫米间距双面接触旋转锁定连接器。这款连接器特别设计用于需要高密度连接的应用场景,如移动设备、消费电子产品、医疗设备等。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流 | 0.2 A AC/DC |
    | 额定电压 | 50 V AC/DC |
    | 接触电阻 | ≤ 80 mΩ |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 耐压强度 | 250 V AC 1分钟 |
    | 插拔寿命 | 20次 |
    | 工作温度范围 | -30°C 至 85°C (无结冰或凝露条件) |
    | 材料与表面处理 | 接触点:弹簧铜合金/镍底涂层,金镀层(0.15μm) |
    外壳:LCP树脂(UL94 V-0),自然色 |
    | 订购信息 | 不同型号包含不同数量的针头 |

    3. 产品特点和优势


    - 宽厚的外壳设计:后部底部的宽厚设计为电路板设计提供了更大的自由度。
    - 双面接触:提供更可靠的电气连接。
    - 环保材料:采用低卤素材料(最高含溴900 ppm,含氯900 ppm,总含卤量1500 ppm),符合RoHS标准。
    - 金镀层:适用FPC厚度0.12mm,增强了连接器的耐久性和导电性。

    4. 应用案例和使用建议


    - 移动设备:适用于手机、平板电脑等设备内部的柔性电路板连接。
    - 医疗设备:在医疗器械中要求高度可靠和安全的连接时使用。
    - 工业设备:用于需要高密度连接且工作环境苛刻的场合。
    使用建议:
    - 在安装过程中确保FPC的正确位置和对齐,避免不当压力导致损坏。
    - 注意环境温度变化,特别是在极端低温或高温条件下使用时,需考虑适当的热管理措施。

    5. 兼容性和支持


    - 兼容性:XF3C连接器与其他标准FPC插头和插座兼容。
    - 支持服务:Omron提供全方位的技术支持和售后服务,客户可通过官方渠道获取详细资料和技术咨询。

    6. 常见问题与解决方案


    - Q: 如何清洁连接器?
    - A: 使用软布轻轻擦拭,切勿使用有机溶剂以免损害连接器表面。

    - Q: 如何确保连接稳固?
    - A: 安装时应仔细检查FPC和连接器的位置,确保所有针头完全插入并锁紧。

    7. 总结和推荐


    XF3C 0.25毫米间距双面接触旋转锁定连接器以其高可靠性、环保材料和广泛的适用范围,在各类高密度连接需求的电子产品中表现出色。其坚固耐用的设计使其成为各种应用场景的理想选择。推荐用于需要稳定、高效连接的电子产品中。

XF3C-5145-41A参数

参数
额定电流 200mA
触头镀层
外壳颜色 自然色
连接器/触头类型 底部
板上高度 840μm
针脚数 51pin
端接 焊盘
扁平柔性类型 FPC
间距 250μm
长*宽*高 14.5mm(长度)*3.8mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

XF3C-5145-41A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3C-5145-41A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3C-5145-41A XF3C-5145-41A数据手册

XF3C-5145-41A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.8338 ¥ 15.5873
200+ $ 1.7098 ¥ 14.5333
700+ $ 1.632 ¥ 13.872
2000+ $ 1.5606 ¥ 13.2651
6000+ $ 1.4994 ¥ 12.7449
库存: 7750
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 935.23
直接购买
加入购物车
