G2R-2-S AC110(S)

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 支架安装,通孔安装 29mm*13mm*35.5mm
供应商型号: 653-G2R-2-SAC110S
供应商: Mouser
标准整包数: 1

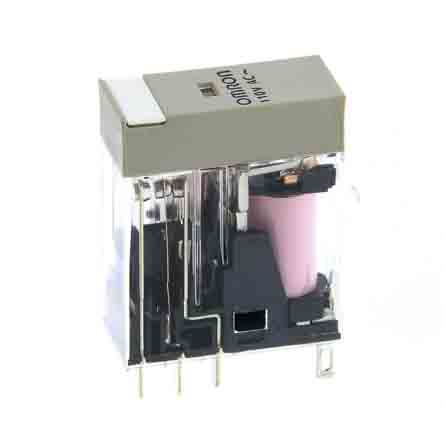

OMRON/欧姆龙 其他继电器 G2R-2-S AC110(S)

G2R-2-S AC110(S)概述


    产品简介


    J140I-E-02 通用继电器(G2R-@-S)
    J140I-E-02 是一款适用于多种场合的通用继电器,型号为G2R-@-S。该继电器以其紧凑的设计、节省空间的特点而闻名,特别适合需要高效布线的应用场合。通过搭配P2RF-@-PU插拔式插座,可将布线工作减少高达60%,大大提高了安装效率。继电器具备多个版本以满足不同的需求,例如带有锁定测试按钮的型号、内置机械操作指示器、带标识牌的版本,以及具备断电自诊断功能的AC型。
    主要功能
    - 节省空间设计:适合紧凑的布局。
    - 高效布线:与P2RF-@-PU配套使用时可显著减少布线时间。
    - 安全可靠:具备锁定测试按钮、内置机械操作指示器等功能。
    - 多种型号选择:包括LED指示灯、带测试按钮、及带断电自诊断等功能的型号。
    应用领域
    该继电器广泛应用于工业自动化、电力系统、智能家居、楼宇自动化等领域,用于控制电机、灯、阀门等设备的开关状态,是实现远程控制的理想选择。

    技术参数


    以下是G2R-@-S系列继电器的关键技术参数:
    | 参数 | AC型号 | DC型号 |
    |
    | 额定电压(V) | 24, 110, 120, 230, 240 | 6, 12, 24, 48 |
    | 额定电流(A) | 10A (电阻负载) | 87.0 mA (6V), 43.2 mA (12V) |
    | 最大电压(V) | 440V (交流) | 30V (直流) |
    | 最大功率(W) | 2500VA, 300W | 530W (6V), 1040W (12V) |
    | 操作时间(ms) | 15ms (设置) | 25ms (释放) |
    | 绝缘电阻(MΩ) | 1000 MΩ |
    | 介质强度(VAC) | 5000V | 3000V |

    产品特点和优势


    1. 节省空间与高效布线
    G2R-@-S系列继电器采用了超薄设计,能显著减小占用的空间,从而简化安装过程。搭配专用的P2RF-@-PU插拔式插座使用时,其高效的布线方式可使布线工作量降低60%,大幅提高工作效率。
    2. 内置安全机制
    该系列产品不仅具有坚固耐用的机械结构,还内置了多种安全防护措施,如锁定测试按钮、机械操作指示器等,能够有效防止误操作并提供清晰的状态指示。
    3. 多种功能组合
    用户可以根据具体应用需求,选择配备LED指示灯、带测试按钮或断电自诊断等功能的型号,灵活满足不同场景下的使用要求。
    4. 高性能与可靠性
    G2R-@-S系列继电器具有高切换能力和良好的电气性能,能够在广泛的电压范围内稳定运行,并且具备较长的工作寿命和可靠的故障率数据。

    应用案例和使用建议


    应用案例
    该继电器广泛应用于各类控制系统,特别是在工业自动化生产线中,用于控制电机、灯、阀门等设备的开闭状态。比如,在一个智能楼宇管理系统中,G2R-@-S继电器可以被用来管理空调系统,通过自动控制风机盘管的工作状态来调节室内温度。
    使用建议
    为了确保最佳性能,建议按照如下步骤进行安装与调试:
    1. 确保正确安装:选择合适的连接器,根据电气图纸正确接线。
    2. 环境适应性:尽量避免在极端温度下使用,保持周围环境干燥清洁。
    3. 定期维护:虽然这些继电器设计坚固,但定期检查和维护仍有助于延长使用寿命。
    4. 优化配置:对于特定的应用场景,可以考虑搭配专用的配件如短轨条等,以提高系统的整体性能。

    兼容性和支持


    G2R-@-S系列继电器与其配套的P2RF-@-PU插拔式插座以及其他标准的电气连接组件具有很好的兼容性。Omron公司提供了全面的技术支持服务,包括但不限于产品安装指导、技术咨询以及售后维修等,确保用户能够充分利用这款高性能继电器的优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 测试按钮意外触发 | 确认电路和负载安全后,再按下测试按钮;仅用于测试目的。 |
    | 继电器无法正常工作 | 检查供电电源是否正常,确认连线无误后再重新启动。 |
    | 电磁干扰导致继电器误动作 | 远离强磁场区域,确保接地良好,增加屏蔽措施。 |

    总结和推荐


    总体来看,G2R-@-S系列继电器凭借其紧凑设计、高效布线能力、多种安全保护机制以及广泛的适用范围,在众多同类产品中脱颖而出。无论是工业生产还是家庭自动化领域,它都能展现出卓越的性能与稳定性。因此,强烈推荐在需要高可靠性的应用场景中选用此款继电器。
    请注意,在购买前务必与Omron代表确认所选型号的具体功能和标准认证情况,以确保完全符合您的应用需求。

G2R-2-S AC110(S)参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13mm*35.5mm
安装方式 支架安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

G2R-2-S AC110(S)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-2-S AC110(S)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-2-S AC110(S) G2R-2-S AC110(S)数据手册

G2R-2-S AC110(S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.6185 ¥ 157.3263
10+ $ 14.7528 ¥ 124.6612
25+ $ 13.6728 ¥ 115.5352
50+ $ 12.9924 ¥ 109.7858
100+ $ 12.3984 ¥ 104.7665
250+ $ 11.3715 ¥ 96.0892
500+ $ 11.1615 ¥ 94.3147
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 157.32
