G6B-1114P-US-DC9

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20mm(长度)*10mm(高度)
供应商型号: N-G6B-1114P-US-DC9
供应商: 云汉优选
标准整包数: 1000

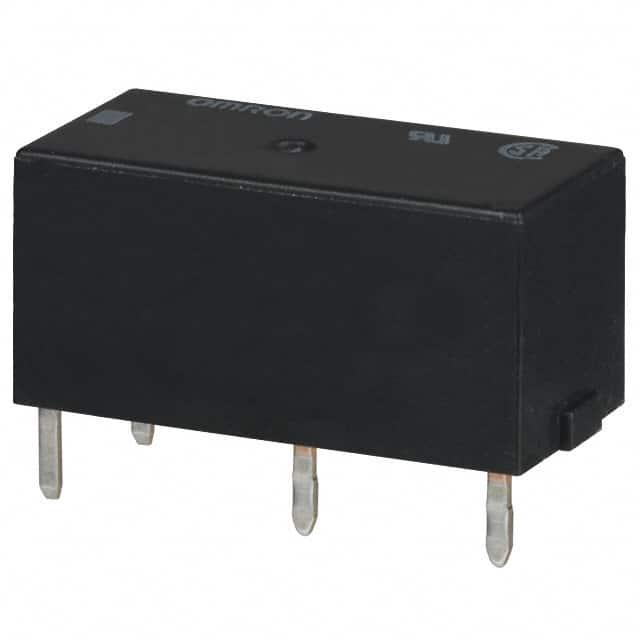

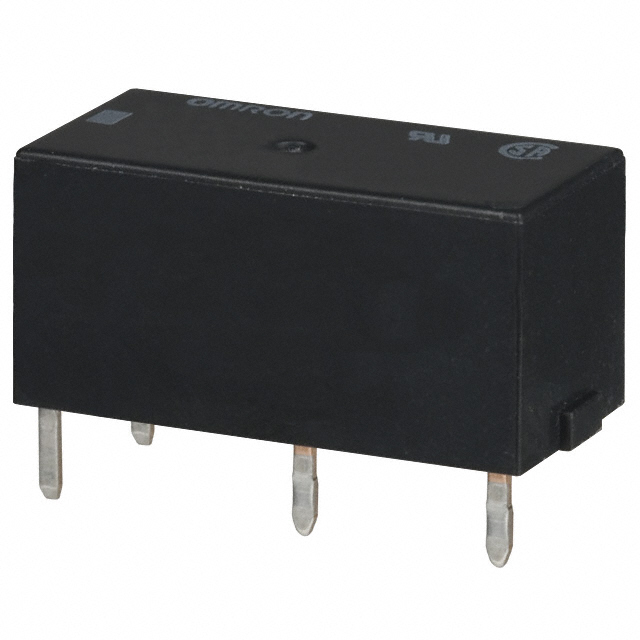

OMRON/欧姆龙 其他继电器 G6B-1114P-US-DC9

G6B-1114P-US-DC9概述

    G6B PCB Power Relay 技术手册

    1. 产品简介


    G6B是一款高性能的小型继电器,专为高容量和高耐压需求设计。该继电器采用全密封结构,适用于单极和双极操作。主要类型包括单刀单掷(SPST-NO)、双刀单掷(DPST-NO)、双刀双掷(DPST-NC)等。它广泛应用于控制设备的输出应用中,特别适合处理感应负载和电容负载。

    2. 技术参数


    - 接触形式:
    - SPST-NO + SPST-NC (1a1b)
    - DPST-NO (2a)
    - DPST-NC (2b)

    - 额定电压:
    - 5 VDC, 6 VDC, 12 VDC, 24 VDC

    - 额定电流:
    - 电阻负载:5 A(250 VAC), 8 A(30 VDC)
    - 感应负载:5 A(250 VAC), 8 A(30 VDC)
    - 绝缘强度:
    - 介电强度:3,000 VAC(50/60 Hz, 1分钟)
    - 冲击耐压:6 kV(1.2 × 50 μs)
    - 电气特性:
    - 必须操作电压:最大为额定电压的160%
    - 必须释放电压:最小为额定电压的70%
    - 工作环境:
    - 工作温度:-25°C 至 70°C
    - 相对湿度:5% 至 85%

    3. 产品特点和优势


    - 高绝缘强度: 3,000 VAC的介电强度确保了在各种电气环境下具有卓越的安全性能。
    - 适用标准: 符合UL/CSA标准,确保其在全球范围内的广泛应用。
    - 多功能性: 支持多种接线方式和接触材料选择,如标准银合金和高载流能力的银锡铟接触材料。
    - 耐用性: 高达5000万次机械寿命和10万次电气寿命,确保长时间稳定运行。
    - 适应性: 支持超声波清洁,可选操作指示灯和浪涌吸收二极管,方便集成到不同系统中。

    4. 应用案例和使用建议


    - 应用示例: 用于机床、医疗设备和汽车制造等场合的控制设备输出应用。
    - 使用建议: 在高负荷应用中,优先选用银锡铟接触材料,以提高长期稳定性。此外,考虑到其较高的耐冲击性能,适用于有振动或冲击环境的应用场景。

    5. 兼容性和支持


    - 兼容性: 可与P6B系列连接插座配合使用,但需注意电流限制。例如,当使用G6B-1174P-US-P6B时,允许的最大电流降至5 A。
    - 支持: 厂商提供详尽的技术支持和维护服务,包括安装指南和故障排除手册。

    6. 常见问题与解决方案


    - 问题1: 接触电阻过高。
    - 解决方案: 确保使用正确的接触材料,如银锡铟,或定期进行维护和清洁。
    - 问题2: 操作不稳定。
    - 解决方案: 检查电源电压是否符合要求,避免电压波动过大。
    - 问题3: 环境温度导致的性能下降。
    - 解决方案: 将设备置于适宜的工作温度范围内,或采取适当的冷却措施。

    7. 总结和推荐


    G6B PCB Power Relay以其高容量、高耐压、高可靠性等显著特点,在众多应用场景中表现出色。其广泛的标准认证和强大的技术支持使其成为市场上极具竞争力的产品。综合考虑其性能和实用性,我们强烈推荐使用G6B PCB Power Relay,特别是在需要处理高电流和复杂环境的应用场合中。

G6B-1114P-US-DC9参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm(长度)*10mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6B-1114P-US-DC9厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6B-1114P-US-DC9数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6B-1114P-US-DC9 G6B-1114P-US-DC9数据手册

G6B-1114P-US-DC9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.9574 ¥ 25.1379
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 25137.9
