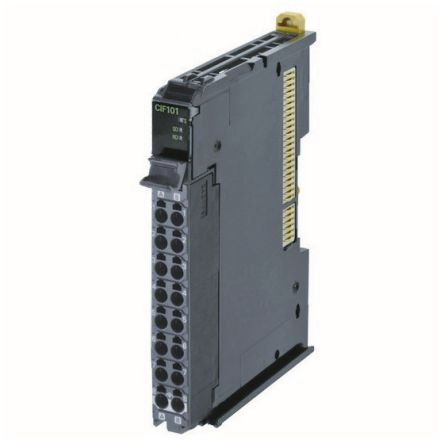

NX-CIF101

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 接口模块 通信接口装置
供应商型号: 653-NXCIF101
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他工具 NX-CIF101

NX-CIF101概述


    产品简介


    NX-CIF系列通讯接口单元
    NX-CIF是一种用于将串行设备连接到EtherCAT系统的接口单元,旨在提供简便性和灵活性。通过安装在NX系列EtherCAT耦合器单元上,NX-CIF能够连接各种类型的串行设备。其中,串行线路监测功能位于Sysmac Studio中,可以协助用户轻松可靠地连接各种串行设备。NX-CIF主要应用于自动化控制系统,尤其是在工厂自动化领域。

    技术参数


    - 型号: NX-CIF101, NX-CIF105, NX-CIF210
    - 主要功能:
    - 通信端口: RS-232C, RS-422A/485
    - 通信协议: 无协议通信
    - 最大波特率: 230.4 kbps
    - 安装尺寸: 仅12mm宽
    - 通信方式: 全双工或半双工(两线和四线)
    - 电气特性:
    - 电源消耗:
    - 连接到CPU单元: 最大1.10W (NX-CIF101), 1.65W (NX-CIF105), 1.15W (NX-CIF210)
    - 连接到通讯耦合器单元: 最大0.90W (NX-CIF101), 1.45W (NX-CIF105), 0.95W (NX-CIF210)
    - 重量:
    - NX-CIF101: 最大66g
    - NX-CIF105: 最大69g
    - NX-CIF210: 最大91g
    - 工作环境:
    - 环境温度: 0至55°C
    - 湿度: 10%至95%(无冷凝或结冰)
    - 存储温度: -25至70°C(无冷凝或结冰)

    产品特点和优势


    - 紧凑设计: 宽度仅为12mm,适用于空间有限的控制柜。
    - 多种端口选择: 用户可以根据需要选择单个RS-422A/485端口或两个RS-232C端口。
    - 简化布线: 螺丝免接线端子块显著减少了布线工作。
    - 可靠性高: 串行线路监测功能确保设备启动可靠。
    - 易于设置: 设置可以在Sysmac Studio软件中进行配置并保存。

    应用案例和使用建议


    - 自动化控制系统: NX-CIF非常适合用于工业自动化控制系统,例如机器视觉系统、机器人控制等。
    - 使用建议: 在进行多点连接时,应注意确保总电缆长度不超过1200米,以避免信号衰减。
    - 优化方案: 建议在复杂的应用环境中使用NX-CIF210模型,因为它支持两种不同类型的端口,提供了更大的灵活性。

    兼容性和支持


    - 兼容性: 与其他NX系列单元及CPU单元兼容,具体版本请参考版本信息。
    - 支持: 厂商提供全面的技术支持,包括Sysmac Studio软件,以及详细的用户手册和技术文档。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方案: 检查设备连接状态,并确保所有参数设置正确。如果仍然存在问题,请联系技术支持。
    2. 问题: 通信距离受限。
    - 解决方案: 如果通信距离超过15米,请考虑使用中继器或其他增强通信的设备。
    3. 问题: 需要更换电源线。
    - 解决方案: 使用合适的电源线,并确保接地良好。

    总结和推荐


    NX-CIF系列通讯接口单元是一款专为工业自动化设计的产品,具备出色的性能和广泛的适用性。其独特的设计和强大的功能使其成为众多自动化项目中的理想选择。我们强烈推荐NX-CIF系列在自动化控制系统中的应用,特别是在空间有限且对可靠性要求较高的环境中。
    通过详细的技术参数和丰富的应用场景分析,NX-CIF系列无疑将成为您项目的理想之选。

NX-CIF101参数

参数
长*宽*高 14.1mm(长度)*106mm(高度)

NX-CIF101厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

NX-CIF101数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 NX-CIF101 NX-CIF101数据手册

NX-CIF101封装设计

查看详情并下载
Symbol
Footprint
3D Model
