XW5S-P1.5-4BL

产品分类:
厂牌: OMRON/欧姆龙

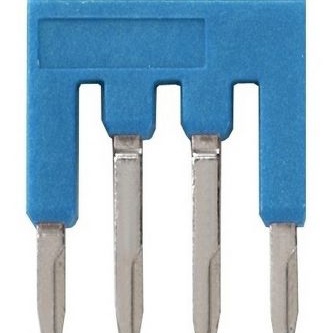

产品描述: Omron, XW5S 系列 跳片短杆, 使用于XW5G-P1.5-4 接地端子块、XW5T-P1.5-4 馈通端子块
供应商型号: 1237829
供应商: 海外现货
标准整包数: 10
OMRON/欧姆龙  XW5S-P1.5-4BL

XW5S-P1.5-4BL概述

    电子元器件产品技术手册

    产品简介


    本技术手册详细介绍了OMRON公司最新推出的DIN轨道推入式终端块(DIN Track Push-in Terminal Blocks)。这些终端块专为缩小控制面板尺寸和节省工作空间设计,提供了一系列的连接和固定功能,适用于各种电气系统。产品型号分别为XW5T和XW5G,涵盖穿通端子块和接地端子块。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 适用电线尺寸:穿通端子块支持0.08至4.0 mm²的电线;接地端子块支持0.08至1.5 mm²的电线。
    - 额定电压:穿通端子块的最大额定电压为800V,接地端子块为500V。
    - 额定电流:穿通端子块的最大额定电流为32A(4.0 mm²),接地端子块为17.5A(1.5 mm²)。
    - 温度范围:操作温度范围为-40至55°C,湿度范围为5%至95%。
    - 振动和冲击测试:满足10到150Hz频率下50m/s²的加速度,以及在六个方向上的500 m/s²冲击测试。
    - 认证标准:通过cULus (UL 1059) 和 IEC 60947-7-1(穿通端子块)或IEC 60947-7-2(接地端子块)认证。

    产品特点和优势


    1. 紧凑型设计:相比传统螺丝端子块,推入式端子块更加紧凑,尺寸最小可达到3.5 mm宽。
    2. 安全无松动:推入式设计确保了线路不会松动,实现了免维护应用。
    3. 易于操作:轻插入力和强保持力,既简化了接线过程,又保证了高可靠性。
    4. 方便操作:手提结构支持插入螺丝刀,比连接压接端子更容易进行接线工作。

    应用案例和使用建议


    - 应用场景:适用于工业自动化控制系统中的配电柜、电力传输系统和其他需要稳定、可靠连接的应用。
    - 使用建议:
    - 确保电线和压接端子符合推荐的尺寸和规格,以获得最佳连接效果。
    - 使用推荐的压接工具和压接端子进行连接,避免不正确的连接方式导致的问题。
    - 在连接和拆卸过程中要遵循正确的方法,确保操作安全。

    兼容性和支持


    - 兼容性:该产品可以与其他制造商的标准化配件(如短条和分隔板)配合使用,便于扩展和集成。
    - 厂商支持:OMRON公司提供了详尽的技术文档和支持服务,确保用户能够顺利安装和使用产品。此外,还提供了全面的保修政策,以保障产品质量。

    常见问题与解决方案


    - 问题1:如何正确插入和拆卸电线?
    - 解决方案:使用角度约为10°到15°的平口螺丝刀,逐步插入释放孔,并按照手册中描述的操作步骤完成插入和拆卸过程。
    - 问题2:接线时应注意什么?
    - 解决方案:确保电线未超过其自然弯曲半径,同时避免过度拉扯。务必使用适当的剥线长度以保证连接稳定。
    - 问题3:如何选择合适的压接端子和压接工具?
    - 解决方案:根据手册提供的推荐列表选择适合的压接端子和压接工具,确保它们符合所需的电线规格。

    总结和推荐


    总体而言,OMRON公司的DIN轨道推入式终端块是具有高度可靠性和实用性的产品。其紧凑的设计、易操作性和高安全性使其成为工业自动化系统中理想的连接解决方案。强烈推荐在需要高效、稳定连接的应用场景中使用该产品。

XW5S-P1.5-4BL参数

参数
零件状态 在售
包装方式 散装

XW5S-P1.5-4BL厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5S-P1.5-4BL数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XW5S-P1.5-4BL XW5S-P1.5-4BL数据手册
