XF2U-3215-3A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 32pin 自然色 880μm FPC 500mA 金 底部 贴片安装 3.5mm(高度)
供应商型号: N-XF2U-3215-3A
供应商: 云汉优选
标准整包数: 1

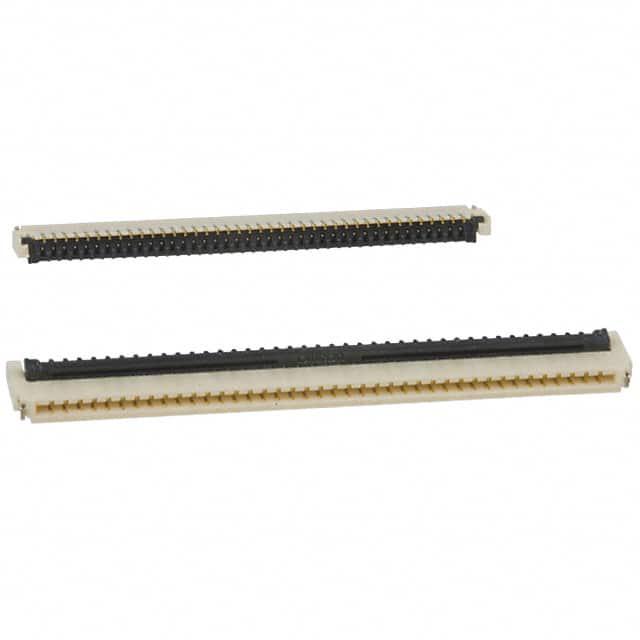

OMRON/欧姆龙 FFC/FPC连接器 XF2U-3215-3A

XF2U-3215-3A概述


    产品简介


    XF2U系列是Omnex电子公司推出的一款适用于柔性印刷电路板(FPC)连接器。这类连接器主要应用于需要高密度布线和紧凑空间的应用场景中,如智能手机、平板电脑和可穿戴设备等。XF2U系列以其超薄设计、高可靠性及低接触电阻等特点,在市场上具备显著的竞争优势。

    技术参数


    - 产品型号: XF2U-0415-3A至XF2U-4015-3A
    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: ≤60 mΩ
    - 绝缘电阻: ≥100 MΩ
    - 耐压强度: 250 V AC(泄漏电流≤1 mA)
    - 插入次数: ≥20次
    - 工作温度范围: -30°C 至 85°C(无冰冻或凝露)

    产品特点和优势


    1. 超薄设计: 连接器厚度仅为0.9 mm,适合狭小空间的应用。
    2. 双面接触设计: 双面接触设计减少了零件数量,提升了结构稳定性。
    3. 宽模具墙: 后底部的宽模具墙为电路板设计提供了更大的自由度。
    4. 金镀层: 接触部分采用金镀层处理,适用FPC厚度达0.2 mm。
    5. 环保材料: 产品符合RoHS标准,且采用无卤素材料制造。

    应用案例和使用建议


    XF2U系列连接器广泛应用于各种电子设备中,如智能手机和平板电脑。对于需要高密度布线和紧凑空间的设计项目,这些连接器提供了一个理想的选择。在实际应用中,建议设计者注意连接器与FPC之间的配合精度,确保正确安装以达到最佳性能。此外,对于需要高可靠性的应用场合,可以考虑增加连接器的使用次数,以延长使用寿命。

    兼容性和支持


    XF2U系列连接器具有良好的兼容性,能够与多种FPC材料和其他电子元件无缝对接。Omnex公司还提供了详细的用户手册和技术支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题: 插入时阻力过大
    - 解决方案: 确保连接器与FPC的配合尺寸正确,避免插入过程中发生扭曲或偏斜。

    - 问题: 联接不稳
    - 解决方案: 检查焊接点的质量,确保焊接牢固,同时检查连接器的锁定机制是否正常。

    总结和推荐


    总体来看,XF2U系列连接器是一款高性能、高可靠性的产品,非常适合于需要紧凑空间和高密度布线的应用场景。其独特的双面接触设计和超薄外观使其在市场上独具竞争力。强烈推荐给对电子元件质量要求较高的应用项目。

XF2U-3215-3A参数

参数
间距 500μm
触头镀层
针脚数 32pin
端接 焊盘
外壳颜色 自然色
扁平柔性类型 FPC
板上高度 880μm
额定电流 500mA
连接器/触头类型 底部
长*宽*高 3.5mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XF2U-3215-3A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2U-3215-3A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2U-3215-3A XF2U-3215-3A数据手册

XF2U-3215-3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9858 ¥ 8.3793
300+ $ 0.9476 ¥ 8.0546
550+ $ 0.918 ¥ 7.803
1100+ $ 0.8976 ¥ 7.6296
库存: 2518
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1256.89
