XF3A-1255-41A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 300μm 12pin 自然色 590μm FPC 200mA 金 底部 贴片安装
供应商型号: XF3A-1255-41A
供应商: Master
标准整包数: 2833

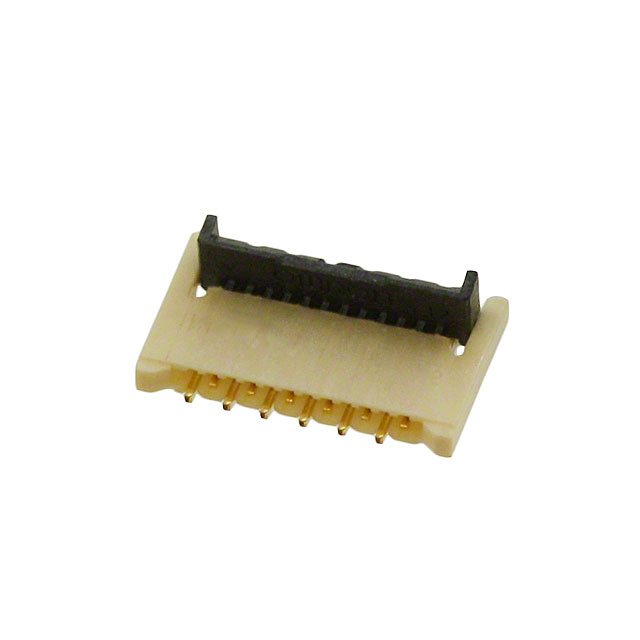

OMRON/欧姆龙 FFC/FPC连接器 XF3A-1255-41A

XF3A-1255-41A概述

    XF3A Rotary Backlock Connector 技术手册

    产品简介


    XF3A Rotary Backlock Connector 是一款专为柔性印刷电路板(FPC)设计的连接器。它具有0.3毫米间距的特点,上侧接触设计使得其高度仅为0.6毫米,是行业内最薄的设计之一。这种连接器广泛应用于各种需要高密度、低高度连接的应用场景中,如移动设备、消费电子和通信设备等领域。

    技术参数


    - 额定电流:0.2 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大80 mΩ(20 mV DC,100 mA)
    - 绝缘电阻:最小100 MΩ(250 V DC)
    - 耐压强度:250 V AC(1分钟,漏电流:最大1 mA)
    - 插拔寿命:10次
    - 工作温度范围:−30°C 至 85°C(无冰冻或凝露)

    产品特点和优势


    1. 超薄设计:XF3A 的高度仅为0.6毫米,比市场上大多数同类产品更薄,适用于空间受限的设计。
    2. 宽模壁:后底部宽模壁提供了更大的布线自由度,有助于设计师实现更灵活的设计。
    3. 金镀层接触:接触点采用金镀层,适用于厚度为0.12毫米的FPC,确保了长期的稳定性和可靠性。
    4. 环保材料:符合RoHS标准且为无卤素产品,适用于对环境友好的设计需求。

    应用案例和使用建议


    XF3A 主要用于智能手机、平板电脑和其他便携式电子设备中,作为内部组件之间的连接器。建议在设计阶段充分考虑连接器的机械强度和稳定性,以避免频繁插拔导致的接触不良。此外,在安装过程中应注意正确对齐和固定,以确保连接器的可靠运行。

    兼容性和支持


    XF3A 与不同型号的FPC兼容,确保了良好的电气和机械性能。厂商提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查FPC的插入方向和深度,确保完全插入并锁定。
    2. 问题:连接不稳定
    - 解决方案:重新调整安装位置,确保连接器稳固地固定在PCB上。
    3. 问题:外观损坏
    - 解决方案:检查连接器在运输和安装过程中的保护措施,避免物理损伤。

    总结和推荐


    XF3A Rotary Backlock Connector 凭借其超薄设计、出色的电气特性和高可靠性,在高密度连接器市场中脱颖而出。特别适合对空间要求严格的现代电子产品。综上所述,强烈推荐使用XF3A连接器,特别是在设计紧凑且性能要求高的应用场景中。

XF3A-1255-41A参数

参数
连接器/触头类型 底部
触头镀层
板上高度 590μm
针脚数 12pin
端接 焊盘
外壳颜色 自然色
额定电流 200mA
间距 300μm
扁平柔性类型 FPC
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XF3A-1255-41A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3A-1255-41A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3A-1255-41A XF3A-1255-41A数据手册

XF3A-1255-41A封装设计

查看详情并下载
Symbol
Footprint
3D Model
