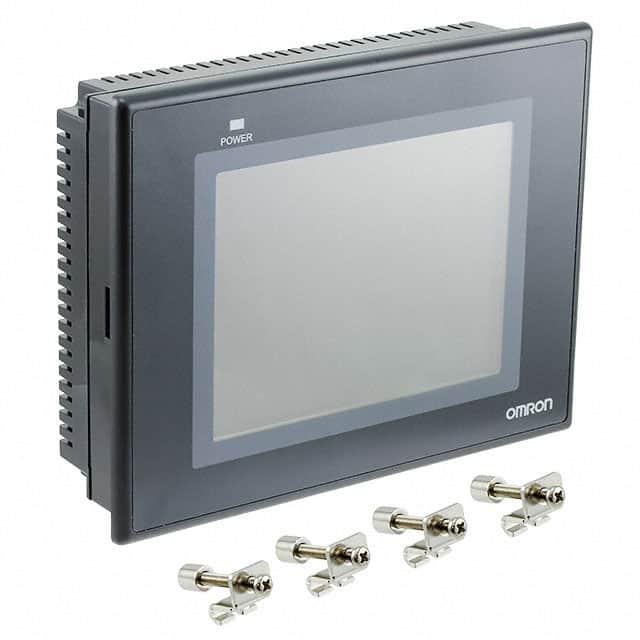

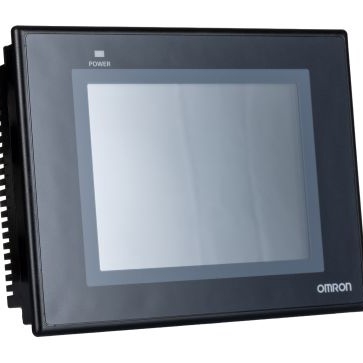

NB5Q-TW00B

产品分类: 工具-嵌入式系统
厂牌: OMRON/欧姆龙
产品描述: Omron HMI触摸屏, NB系列, 5.6 in显示屏TFT LCD
供应商型号: 8211790
供应商: 欧时
标准整包数: 1
OMRON/欧姆龙 工具-嵌入式系统 NB5Q-TW00B

NB5Q-TW00B概述

    电子元器件产品技术手册:Omron NB系列可编程终端

    1. 产品简介


    Omron NB系列可编程终端(Programmable Terminal)是未来导向型紧凑式人机界面(HMI)解决方案。该系列产品具备美观设计和出色的可见度,适用于多种机器和工业应用。通过我们的工厂自动化专业知识,确保质量的同时为您提供自由构建最优应用程序的灵活性。新加入的远程控制功能显著降低了维护时间和工作量。

    2. 技术参数


    - 显示类型:
    - NB3Q: 3.5英寸TFT LCD,65,536色,320×240像素
    - NB5Q: 5.6英寸TFT LCD,65,536色,320×234像素
    - NB7W: 7英寸TFT LCD,65,536色,800×480像素
    - NB10W: 10.1英寸TFT LCD,65,536色,800×480像素
    - 分辨率:
    - 3.5英寸: 320×240像素
    - 5.6英寸: 320×234像素
    - 7英寸: 800×480像素
    - 10.1英寸: 800×480像素
    - 背光寿命: 50,000小时
    - 触摸屏: 模拟电阻膜类型,分辨率为1024×1024
    - 内存: 128MB(含系统区域)
    - 通讯接口:
    - 串口 (COM1, COM2)
    - 以太网
    - USB主机和USB从机
    - 电源电压: 20.4至27.6VDC
    - 功耗:
    - NB3Q: 5W
    - NB5Q: 9W
    - NB7W: 6W
    - NB10W: 10W
    - 重量:
    - NB3Q: 300g
    - NB5Q: 305g
    - NB7W: 620g
    - NB10W: 715g
    - 操作环境:
    - 温度范围: 0到50°C
    - 湿度范围: 10%至90%RH(无凝露)

    3. 产品特点和优势


    - 远程控制功能: 远程控制和操作,显著减少维护时间和工作量。
    - 多功能屏幕处理: 支持多窗口和透明度的弹出窗口。
    - 丰富的动画效果: 易于创建文字和图形的动态效果,提高易用性。
    - 强大的宏功能: 支持复杂的计算、比较和迭代操作。
    - 多种安全选项: 多级访问权限控制,保护项目免受未授权访问。
    - 兼容性强: 与Omron及第三方控制器兼容,支持串行和以太网通信。

    4. 应用案例和使用建议


    - 包装机械: 在高速生产线中,通过灵活的窗口处理和远程访问功能,实现更高效的监控和操作。
    - 食品加工: 利用易于创建的报警和实时数据展示功能,确保生产过程的安全和高效。
    - 塑料和纺织业: 使用宏功能进行复杂的数据处理和分析,提升整体生产效率。
    使用建议:
    - 确保设备安装在符合标准的操作环境中,避免腐蚀性气体。
    - 定期检查设备的电源和网络连接,确保稳定运行。
    - 利用宏功能对复杂的生产流程进行自动化处理,提高生产效率。

    5. 兼容性和支持


    - 操作系统: 支持Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista®、Windows XP(SP3及以上版本)。
    - Web浏览器: Internet Explorer 8/9、Google Chrome 32.0、Firefox 27.0、Safari。
    - 远程访问: 支持Virtual Network Computing (VNC),可以通过多种PC浏览器进行远程监控和操作。
    - 软件支持: 提供免费的NB-Designer软件,简化界面设计和项目配置。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 检查电源连接和电源适配器是否正常,确认设备未受到损坏。
    - 问题2: 触摸屏反应迟钝。
    - 解决方案: 清洁触摸屏表面,确保没有污垢或灰尘影响反应速度。
    - 问题3: 数据传输不稳定。
    - 解决方案: 确认网络连接和设备设置正确,必要时重启设备和网络设备。

    7. 总结和推荐


    综上所述,Omron NB系列可编程终端以其灵活的远程访问功能、强大的宏处理能力和丰富的人机交互界面,在各种工业应用中表现出色。推荐使用该产品用于工厂自动化和机器控制系统,特别是需要高效管理和远程监控的应用场合。无论是从产品特性还是用户体验来看,NB系列都是一个值得信赖的选择。

NB5Q-TW00B参数

参数
长*宽*高 142.24mm*142mm*142.24mm
应用等级 商业级
零件状态 在售
包装方式 散装

NB5Q-TW00B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

NB5Q-TW00B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 工具-嵌入式系统 OMRON/欧姆龙 NB5Q-TW00B NB5Q-TW00B数据手册

NB5Q-TW00B封装设计

查看详情并下载
Symbol
Footprint
3D Model
