首页  >  产品百科  >  XF3C-3545-41A

XF3C-3545-41A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 250μm 35pin 自然色 840μm FPC 200mA 金 底部 贴片安装
供应商型号: N-XF3C-3545-41A
供应商: 云汉优选
标准整包数: 1

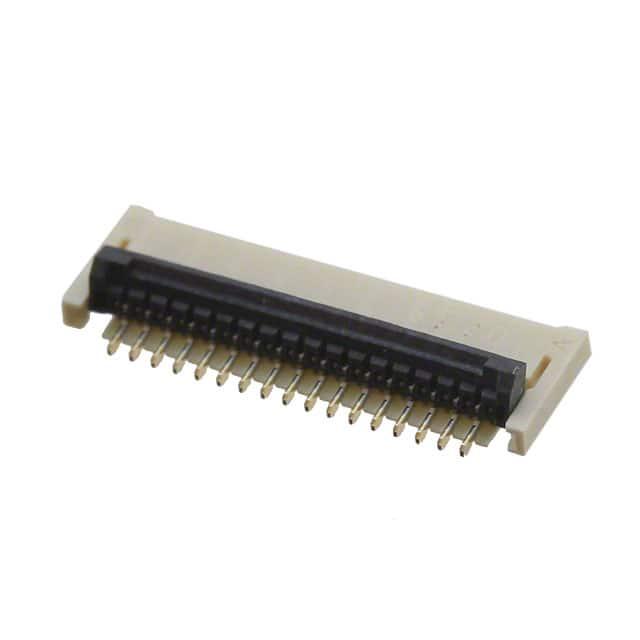

OMRON/欧姆龙 FFC/FPC连接器 XF3C-3545-41A

XF3C-3545-41A概述

    XF3C 电子元器件技术手册

    产品简介


    XF3C 是一种适配柔性印刷电路(FPC)的旋转背锁连接器,具有0.25毫米间距和双面接触设计。这类连接器主要用于需要高密度互连的电子设备中,如便携式电子产品、智能手机、平板电脑和各种消费类电子设备。

    技术参数


    以下是XF3C连接器的技术规格及性能参数:
    | 参数 | 规格 |

    | 额定电流 | 0.2 A AC/DC |
    | 额定电压 | 50 V AC/DC |
    | 接触电阻 | ≤80 mΩ(20 mV DC,100 mA最大) |
    | 绝缘电阻 | ≥100 MΩ(250 V DC) |
    | 耐压强度 | 250 V AC,1分钟 |
    | 插拔寿命 | ≥20次 |
    | 工作温度范围 | -30°C至85°C(无结霜或凝露) |
    此外,该连接器的材料为LCP树脂(UL94 V-0),并采用镍基底(2 μm)镀金(0.15 μm)的弹簧铜合金作为接触件。该产品符合RoHS标准,并且为无卤素产品。

    产品特点和优势


    - 宽模具壁:该连接器在后底部具有较宽的模具壁,为板级设计提供了更大的灵活性。
    - 双面接触:双面接触的设计提高了连接的可靠性,确保即使在恶劣条件下也能保持稳定的电连接。
    - 金镀层:金镀层增强了耐腐蚀性,适用于0.12 mm厚度的FPC。
    - 环保材料:产品符合无卤素标准,更加环保,符合RoHS指令。

    应用案例和使用建议


    XF3C连接器非常适合用于要求高密度互连的便携式设备中。例如,在手机的主板和显示屏之间使用这种连接器可以提供更稳定的数据传输和更高的耐用性。建议在安装过程中严格按照推荐的FPC尺寸进行设计,以保证最佳性能和使用寿命。

    兼容性和支持


    目前未提及与其他电子元器件的具体兼容性。然而,由于其通用设计和广泛的应用范围,预计它可以与许多标准FPC组件兼容。Omron公司提供相应的技术支持和售后服务,用户可以通过咨询Omron代表获取更多详细信息。

    常见问题与解决方案


    - Q: 插拔寿命不足
    - A: 确保按照推荐的使用条件进行操作,并避免在潮湿或极端温度环境中使用。
    - Q: 接触不良
    - A: 检查FPC安装是否正确,确保所有针脚都正确插入。如果问题依旧,请联系技术支持。
    - Q: 接触电阻过高
    - A: 检查金镀层是否有损坏或腐蚀现象,必要时更换连接器。

    总结和推荐


    XF3C连接器是一款专为FPC设计的高性能产品,具有出色的电气特性和可靠的机械性能。它的独特设计使其在高密度互连应用中表现出色。建议在需要高可靠性的便携式电子产品中优先考虑使用此款连接器。如果您正在寻找一款具备优良性能且环保的连接器,XF3C无疑是一个值得考虑的选择。

XF3C-3545-41A参数

参数
针脚数 35pin
外壳颜色 自然色
板上高度 840μm
端接 焊盘
触头镀层
扁平柔性类型 FPC
间距 250μm
额定电流 200mA
连接器/触头类型 底部
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

XF3C-3545-41A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3C-3545-41A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3C-3545-41A XF3C-3545-41A数据手册

XF3C-3545-41A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.4204 ¥ 12.0734
300+ $ 1.339 ¥ 11.3815
900+ $ 1.2648 ¥ 10.7508
库存: 1949
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 905.5
