首页  >  产品百科  >  OS32C-CBL-03M

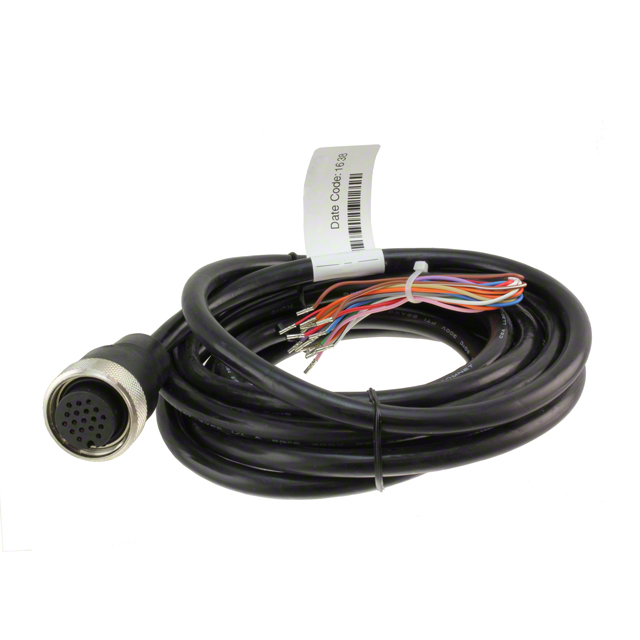

OS32C-CBL-03M

产品分类: 电源线线缆
厂牌: OMRON/欧姆龙
产品描述: Omron 传感器执行器电缆
供应商型号: Z6213-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 电源线线缆 OS32C-CBL-03M

OS32C-CBL-03M概述

    # OS32C 安全激光扫描仪技术手册

    产品简介


    OS32C 安全激光扫描仪是一款紧凑型(104.5毫米)且轻量级(1.3千克)的电子元器件,专为安全防护设计。它主要用于工业自动化场景中的人员保护,能提供高达PLd/Safety Category 3的安全等级(ISO13849-1)。OS32C属于Type 3安全激光扫描仪,符合IEC61496-1/-3标准。该设备可配置多达70组安全区与警告区组合,适应复杂的工作环境。安全半径可达4米,而警告区半径最高可达15米,最小物体分辨率可调整至30毫米、40毫米、50毫米或70毫米。
    主要功能包括参考边界监控功能以防止未经授权的位置更改、可更换传感器块无需重新编程等。OS32C采用模块化设计,适合多种安装方式,如背面电缆入口和侧面电缆入口,便于集成到不同类型的控制系统中。

    技术参数


    | 参数类别 | 规格 |

    | 类型 | Type 3 安全激光扫描仪 |
    | 安全等级 | PLd/Safety Category 3 |
    | 功能安全 | SIL 2,PFHD = 8.3 × 10⁻⁸ |
    | 检测能力 | 非透明直径30mm、40mm、50mm、70mm,默认为70mm |
    | 监控区域数量 | (安全区+2个警告区)×70组 |
    | 工作范围 | 安全区:3米或4米;警告区:10米或15米 |
    | 最大测量误差 | ≤100mm(≤3米),≤110mm(>3米至4米) |
    | 扫描角度 | 270° |
    | 角度分辨率 | 0.4° |
    | 激光束直径 | 6mm(光学窗口处),14mm(典型值,3米处) |
    | 激光平面高度 | 距离底部67mm |
    | 响应时间 | 80ms至680ms(2至17次扫描周期) |
    | 兼容电源 | 24VDC ±25% |
    | 最大功耗 | 正常运行:5W(典型值4W);待机:3.75W |
    | 输出信号 | OSSD(PNP,最大250mA)、辅助输出(PNP/NPN,100mA)、警告输出(PNP/NPN,100mA) |
    | 环境条件 | 操作温度:-10°C~50°C;存储温度:-25°C~70°C;湿度:<95%非冷凝 |
    | 冲击测试 | 9.8m/s²,1000次测试 |
    | 振动测试 | 10~55Hz,双振幅0.7mm,每轴20次扫频 |

    产品特点和优势


    OS32C的安全激光扫描仪具有以下显著特点:
    1. 高安全性:符合国际标准并达到PLd/Safety Category 3,提供可靠的人体防护。
    2. 灵活性强:支持多种配置选项,适用于各种复杂工作环境。
    3. 易用性:即插即用设计,易于安装调试。
    4. 稳定性好:更换部件无需重新编程,大幅降低停机时间。
    5. 多功能性:内置多种监测模式,满足不同应用场景需求。

    应用案例和使用建议


    应用场景
    OS32C广泛应用于机器人协作系统、自动引导车(AGV)、自动化生产线等领域。例如,在AGV控制中,当检测到安全区内有人时,系统会立即停止或减速,确保人员安全。
    使用建议
    - 在安装过程中需注意周围光线强度不应超过1500lux,并保证干扰光源与激光扫描面的角度偏差大于±5°。
    - 定期清洁扫描窗口,避免因灰尘或污垢影响准确性。
    - 根据具体应用场景选择合适的分辨率设置,以获得最佳效果。

    兼容性和支持


    OS32C支持通过Ethernet/IP协议连接至网络,并提供了多种长度的电源线及通信电缆供选择。此外,还配备了一系列安装支架配件,方便灵活安装。对于软件方面,提供了配置工具下载链接,并支持主流操作系统版本(如Windows XP至Windows 10)。
    厂家承诺提供全面的技术支持服务,包括但不限于在线帮助文档、电话咨询热线以及定期培训课程等资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法启动 | 检查电源连接是否正确;确认所有必要参数已设置 |
    | 扫描结果异常 | 清洁扫描窗口;调整分辨率设置 |
    | 报警指示灯持续亮起 | 检查外部设备状态;重启设备 |

    总结和推荐


    综上所述,OS32C安全激光扫描仪凭借其卓越的安全性能、便捷的操作体验以及广泛的适用性,在工业自动化领域展现出极高的价值。无论是需要高效保护工作人员还是实现复杂工业流程中的精确控制,这款产品都是理想的选择。因此,强烈推荐给那些寻求高性能、高可靠性的安全解决方案的专业人士和技术团队。

OS32C-CBL-03M参数

参数
长*宽*高 300cm(长度)*300cm(高度)
零件状态 在售
包装方式 散装

OS32C-CBL-03M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

OS32C-CBL-03M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 电源线线缆 OMRON/欧姆龙 OS32C-CBL-03M OS32C-CBL-03M数据手册
