OS32C-BP-DM-4M

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 激光扫描仪, OS32C系列, 30 mm, 40 mm, 50 mm, 60 mm, 70 mm分辨率
供应商型号: Z6212-ND
供应商: Digi-Key
标准整包数: 1

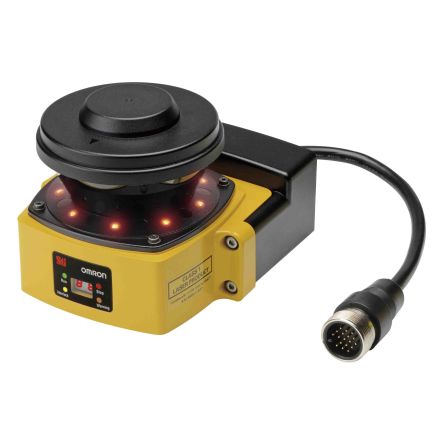

OMRON/欧姆龙 其他工具 OS32C-BP-DM-4M

OS32C-BP-DM-4M概述

    安全激光扫描仪OS32C 技术手册

    产品简介

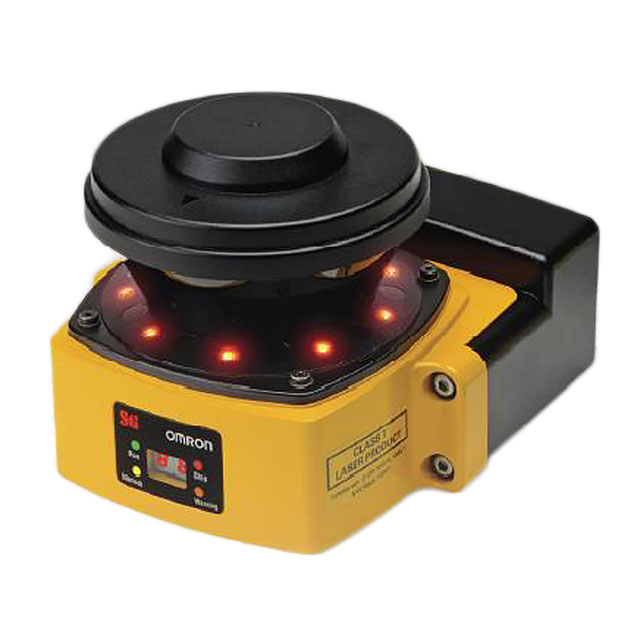

    OS32C 安全激光扫描仪是一款紧凑型(尺寸:104.5mm x 142.7mm)且重量轻(1.3kg)的安全激光扫描装置。它具有简易安装的特点,可以在各种安全防护环境中使用。该扫描仪提供了无需专用控制器的PLd/Safety Category 3(ISO13849-1)安全电路,并且符合IEC61496-1/-3标准。它能够提供多达70组的安全区域和警告区域组合,可以根据不同的工作环境进行复杂的变化配置。其安全半径可达4米,警告区半径可设置为15米,并且分辨率可以调整为30mm、40mm、50mm或70mm。

    技术参数


    - 型号:OS32C
    - 检测能力:最小物体分辨率可调至30mm、40mm、50mm或70mm
    - 响应时间:80ms到680ms
    - 检测角度:270°
    - 测量误差:3m及以内时为100mm,大于3m小于4m时为110mm
    - 供电电压:24VDC (+25%/-30%)
    - 电源消耗:正常工作时5W(典型值),待机模式时3.75W
    - 激光保护等级:Class 1
    - 输出:2个OSSD(最大负载电流250mA),1个辅助输出(最大负载电流100mA)
    - 操作环境:工作温度-10°C至50°C,储存温度-25°C至70°C
    - 湿度范围:工作和储存湿度95%,非冷凝
    - 认证:TÜV Rheinland, UL认证,符合IEC61496-1/-3, EN61496-1/-3, IEC61508, UL508, UL1998等标准

    产品特点和优势


    OS32C安全激光扫描仪在安全防护方面的表现十分出色,具有以下几个独特的优势:
    - 高精度检测:多种分辨率可调,适应不同工作环境需求。
    - 灵活性强:最多可设定70组安全区和警告区,适用于复杂环境。
    - 快速响应:响应时间短,确保及时启动安全措施。
    - 高度可靠:符合多项国际安全标准,确保系统稳定运行。
    - 易于安装:重量轻,便于安装和调试。

    应用案例和使用建议


    OS32C安全激光扫描仪主要应用于工业自动化设备和机器人的安全防护中。例如,在使用自动导引车(AGV)时,通过安装OS32C安全激光扫描仪,可以实现当有人或物进入安全区域时自动停止或减速的功能。对于使用多个扫描仪的情况,需要防止互干扰,并采用合适的物理屏蔽来隔离各个区域。
    使用建议:
    - 在复杂环境中使用时,确保合理划分安全区和警告区,并及时调整以应对变化。
    - 注意定期检查和清洁扫描窗口,避免灰尘和污染影响检测效果。
    - 配置工具更新时,需重新验证所有安全参数,以确保系统按照预期工作。

    兼容性和支持


    OS32C安全激光扫描仪支持多种配置工具版本,包括Windows XP, Windows 7, Windows 8.1, Windows 10等操作系统。详细的支持信息请参考配置工具的版本说明。此外,制造商提供了一系列相关配件和备件,包括传感器块、电缆等,确保系统的完整性和可靠性。

    常见问题与解决方案


    根据技术手册中的常见问题,以下是几个可能遇到的问题及其解决方案:
    1. 无法正确配置最小物体分辨率
    - 解决方法:确保配置工具版本符合要求,并根据指南进行正确的设置。
    2. 检测准确性受影响
    - 解决方法:检查是否有反射背景影响检测,调整或清洁扫描窗口,确保无尘无污。
    3. 响应时间过长
    - 解决方法:重新计算并设置安全距离,确保配置适当。

    总结和推荐


    OS32C安全激光扫描仪是一款高性能、高度可靠的防护设备,特别适合于需要精确安全防护的应用场景。其出色的灵活性和稳定性使其在工业自动化领域内具备强大的市场竞争力。对于需要建立高效安全防护系统的用户而言,这款扫描仪是一个理想的选择。
    希望这篇手册能帮助您全面了解OS32C安全激光扫描仪的技术特点和应用方法。如需进一步的信息和技术支持,请联系您的销售代表或访问官方网站。

OS32C-BP-DM-4M参数

参数
零件状态 在售
包装方式 散装

OS32C-BP-DM-4M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

OS32C-BP-DM-4M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 OS32C-BP-DM-4M OS32C-BP-DM-4M数据手册

OS32C-BP-DM-4M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5526.6432 ¥ 46251.0953
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46251.09
