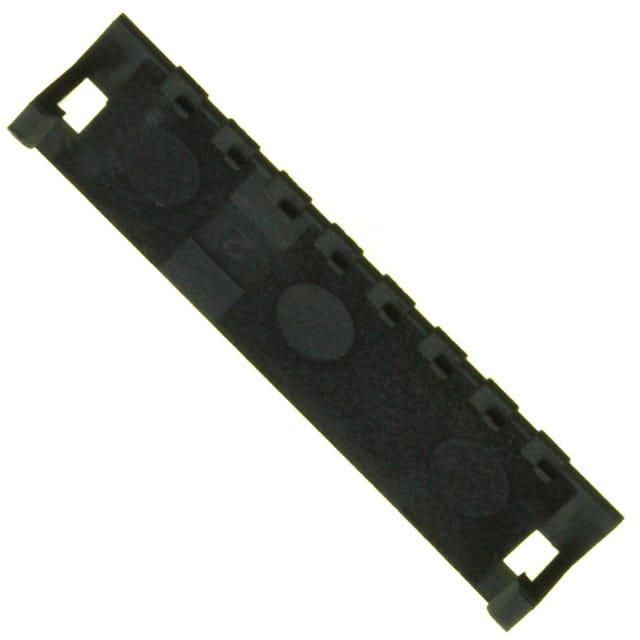

XG5S1001

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 10pin Cap (Cover) XG5 Series 7.9mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 配件 XG5S1001

XG5S1001概述

    XG5 Discrete-Wire IDC Connectors:高效连接与可靠传输

    产品简介


    XG5 IDC(绝缘刺破式)连接器专为直连线设计,适用于单线、扁平电缆和多排连接需求。这些连接器通过其独特的双插槽设计实现了高可靠性与大电流处理能力(可达3A)。它们能够适应各种覆盖件,以节省空间并实现高效布线。此外,通过简易的锁杆系统,XG5连接器可以锁定到多种不同的插头类型上,从而提供多种配置选项。XG5连接器符合UL标准(文件编号E103202),满足严格的安全和性能要求。

    技术参数


    - 接触类型: 双插槽、绝缘刺破式
    - 额定电流: 1 A (AWG28), 2 A (AWG26), 3 A (AWG24)
    - 额定电压: 300 VAC
    - 接触电阻: 最大20 mΩ (在20 mV, 100 mA最大时)
    - 绝缘电阻: 最小1,000 MΩ (在500 VDC时)
    - 介电强度: 650 VAC持续1分钟(漏电流最大1 mA)
    - 插入力: 每个触点最大1.96 N
    - 拔出力: 最小0.29 N (使用测试规,0.64 x 0.64 mm)
    - 插入寿命: 50次
    - 工作温度范围: −55°C至85°C(低温时无结冰)

    产品特点和优势


    - 高可靠性: XG5连接器采用坚固的双插槽绝缘刺破式结构,确保了大电流和高可靠性连接。
    - 灵活的布线: 支持多种覆盖件,允许用户根据需要进行定制化布线。
    - 易于安装和锁定: 简易的锁杆系统使得XG5连接器可以快速锁定到不同类型的插头上,确保稳定可靠的连接。
    - 广泛适用性: 适用于广泛的插头型号和导线规格,确保连接器的多功能性和通用性。

    应用案例和使用建议


    - 工业自动化: XG5连接器在工业控制系统的布线中表现出色,特别是在那些需要高效、可靠连接的应用中。
    - 智能家居: 在智能家居系统中,XG5连接器可用于连接传感器和执行器,实现更高效的信号传输。
    - 汽车电子: 适合用于汽车内部的线路连接,如车灯、传感器等,确保安全可靠的数据传输。
    使用建议:
    - 在进行接线操作之前,务必确认导线尺寸和连接器的规格匹配。
    - 安装过程中要确保连接器完全插入到位,并且锁杆已经正确锁定,以避免意外断开。
    - 定期检查连接器的状态,及时更换损坏或老化的部件,以确保长期稳定的运行。

    兼容性和支持


    - 兼容性: XG5连接器可以与XG8B/XG8W Unshrouded Plugs、XG4C Box-type Plugs等多种插头配合使用,确保广泛的兼容性。
    - 技术支持: OMRON公司提供了详细的安装指南和技术支持,确保用户能够正确安装和维护这些连接器。

    常见问题与解决方案


    - 问题1: 插入力过大,难以插入导线。
    - 解决方案: 使用推荐的XG5 IDC工具进行操作,可以有效降低插入力。

    - 问题2: 连接器温度过高,导致过热。
    - 解决方案: 选择合适的导线和电流大小,遵守技术手册中的温度和电流特性指导。

    总结和推荐


    XG5 IDC连接器以其高可靠性、灵活的布线能力和简便的操作赢得了市场的认可。这些连接器非常适合需要高效、可靠连接的各种应用场景,特别是在工业自动化、智能家居和汽车电子等领域。如果您正在寻找一种可靠、易于安装且具有良好兼容性的连接解决方案,XG5连接器无疑是您的理想选择。

XG5S1001参数

参数
配件类型 Cap (Cover)
配套使用/相关产品 XG5 Series
针脚数 10pin
长*宽*高 7.9mm(高度)
零件状态 在售
包装方式 盒装,散装
