XW4N-24D2-S

产品分类:
厂牌: OMRON/欧姆龙
产品描述: Terminal Block Socket
供应商型号: CSJ-ST48752128
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙  XW4N-24D2-S

XW4N-24D2-S概述


    产品简介

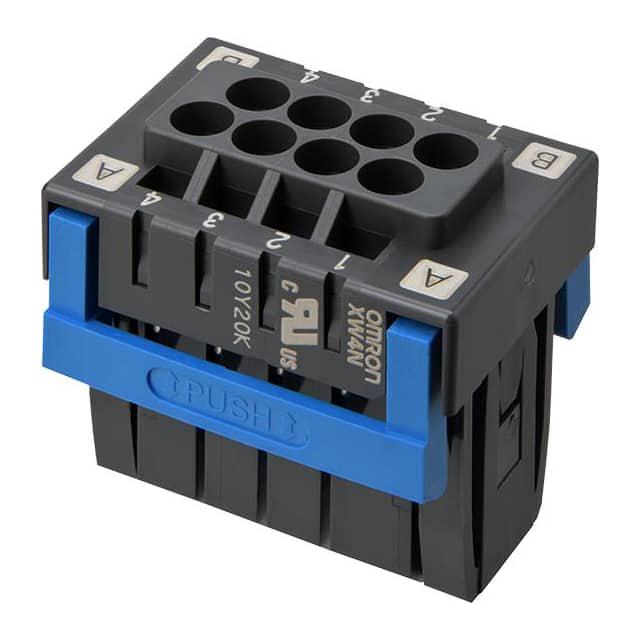

    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors
    XW4M/XW4N系列是3.5毫米间距的推入式终端块PCB连接器。这类连接器大大提高了连接器插入和移除及电缆布线的效率。它们适用于多种电气和电子产品,如工业自动化、通讯设备和汽车电子系统等。

    技术参数


    - 材料与镀层:插头(XW4M)、插座(XW4N)均采用LCP(UL94 V-0)和PA(UL94 V-0)材料制成,接触部分为铜合金,接线部分为锡镀层或金镀层。
    - 额定值:
    - 额定电压:160V(IEC)
    - 额定电流:8A(IEC)
    - 使用组别:B/D(IEC)
    - UL认证电压:300V(仅限XW4N-@@D@-@、XW4M-@@D1-@@D@)
    - UL认证电流:8A
    - 耐压:1600VAC,1分钟(漏电流:最大1mA)
    - 适用工具:XW4Z-00B
    - 环境温度范围:工作范围 -40°C至100°C,存储范围 -40°C至70°C
    - 插入耐用次数:100次

    产品特点和优势


    - 易于插入和移除:通过独特的连接结构实现了高效便捷的插拔操作。
    - 兼容性好:兼容通孔回流焊接,适合再流焊安装。
    - 标准化标识:插头上标有标准的引脚编号,无需额外空间用于识别。
    - 提升布线效率:采用了“无手操作”机制,使螺丝刀保持插入状态,提高布线效率。
    - 防止错误插入:提供编码键,防止错误插入。

    应用案例和使用建议


    - 应用场景:该产品广泛应用于工业自动化、通信设备和汽车电子系统中。
    - 使用建议:
    - 在使用过程中,确保接线正确并符合线缆规格要求。
    - 插入连接器时需轻柔操作,避免过度用力导致损坏。
    - 储存和运输时注意防尘和防潮,远离有害气体。

    兼容性和支持


    - 兼容性:本产品可与其他合适的PCB连接器配合使用,具体请参考制造商的指导手册。
    - 技术支持:如有任何问题,可联系制造商获取技术支持和维修服务。

    常见问题与解决方案


    - 问题1:如何防止错误插入?
    - 解决方案:使用编码键进行防错操作,详细步骤请参阅手册。
    - 问题2:如何正确插入连接器?
    - 解决方案:请按照手册中所示的步骤,轻轻推动连接器直至到位。
    - 问题3:如何储存连接器?
    - 解决方案:将连接器储存在干燥、通风良好的环境中,避免阳光直射和腐蚀性气体。

    总结和推荐


    XW4M/XW4N系列3.5毫米间距推入式终端块PCB连接器具备优良的插拔操作体验、高可靠性以及出色的环境适应能力,非常适合工业和商业应用场合。其丰富的规格和型号选择,使得客户可以根据具体需求进行灵活配置。因此,强烈推荐使用该系列产品以满足各种复杂的应用场景需求。

XW4N-24D2-S参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XW4N-24D2-S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4N-24D2-S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XW4N-24D2-S XW4N-24D2-S数据手册

XW4N-24D2-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
