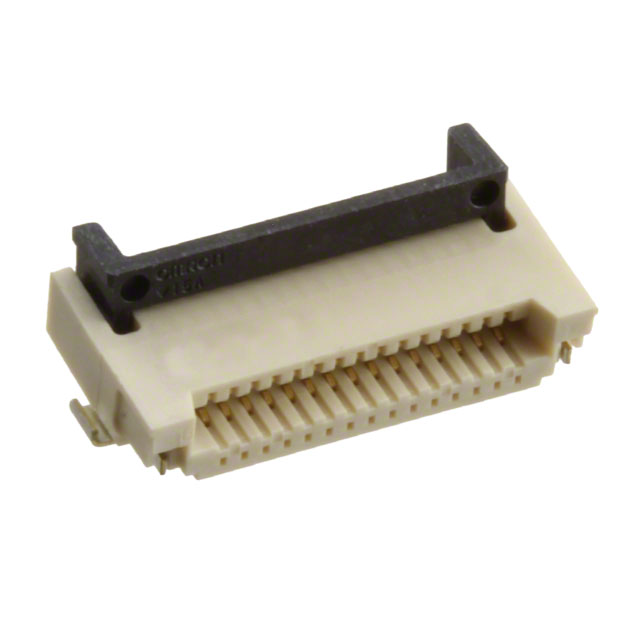

XF3M15151B

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 15pin 自然色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 11.6mm(长度)*6.4mm(高度)
供应商型号: 55.68.10
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF3M15151B

XF3M15151B概述

    XF3M Rotary Backlock Connector 技术手册

    1. 产品简介


    XF3M Rotary Backlock Connector 是一种专为柔性印刷电路(FPC)/柔性扁平电缆(FFC)设计的连接器。这类连接器采用0.5毫米或1.0毫米间距的设计,具有单侧和双侧接触方式。通过提供改进的插入能力和确保连接的确切性,该连接器显著提升了应用中的可靠性和易用性。此外,XF3M 连接器可用于金镀层和锡镀层两种表面处理工艺。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电流 | 0.5A AC/DC |
    | 额定电压 | 50V AC/DC |
    | 接触电阻 | 最大50mΩ(在20mV DC最大值,100mA最大值下)|
    | 绝缘电阻 | 最小100MΩ(在250V DC下)|
    | 耐电压 | 250V AC(1分钟内,泄漏电流:最大1mA)|
    | 插拔耐久性 | 金镀层:20次
    锡镀层:10次 |
    | 工作温度范围 | -30°C 至 85°C(无冰冻或冷凝)|

    3. 产品特点和优势


    XF3M Rotary Backlock Connector 的独特之处在于其设计,提供了改进的FPC/FFC电缆插入能力和确认连接的确定性。该连接器的双重侧接触设计能够实现高密度的端子排列,从而适应更紧凑的应用环境。双侧和上侧接触方式的选择增加了灵活性,适用于不同的应用需求。镀金和镀锡选项也提供了不同的耐用性和成本效益选择。

    4. 应用案例和使用建议


    XF3M Rotary Backlock Connector 在移动设备、消费电子产品、工业控制系统等多种应用场景中都有广泛应用。例如,在便携式医疗设备中,XF3M 连接器可以通过其紧凑的设计和可靠的连接性能提升整体系统可靠性。在工业控制系统中,由于其高插拔耐久性,特别适合于频繁操作的场合。
    使用建议:
    - 确保插入FPC/FFC时力度适中,以避免损坏连接器。
    - 定期检查连接器的连接状态,特别是高密度连接器,以确保长期可靠运行。

    5. 兼容性和支持


    XF3M Rotary Backlock Connector 与各种标准的FPC/FFC电缆兼容。Omrion公司为其提供全面的技术支持和客户服务,包括技术支持、质量保证以及定制化的解决方案。用户可以通过官方渠道咨询特定型号的详细规格和可用性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器松动 | 确认插入深度和锁定机构是否正确到位。 |
    | 插入困难 | 检查是否有异物阻塞,确保端子和插槽的清洁度。 |
    | 连接不稳定 | 检查镀层状况,必要时重新镀层或更换连接器。 |

    7. 总结和推荐


    XF3M Rotary Backlock Connector 是一款高性能且多功能的连接器,特别适合需要高可靠性的紧凑型应用。其坚固耐用的设计和广泛的应用场景使其在市场上具有较强的竞争力。强烈推荐用于需要高密度连接和改进插入能力的应用环境中。

XF3M15151B参数

参数
间距 500μm
针脚数 15pin
连接器/触头类型 底部
板上高度 2mm
扁平柔性类型 FFC,FPC
触头镀层
端接 焊盘
外壳颜色 自然色
额定电流 500mA
长*宽*高 11.6mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
