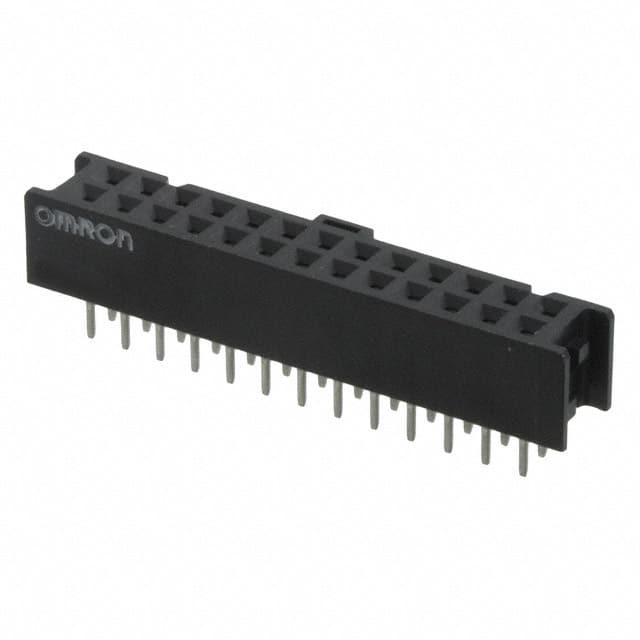

XG4H-2631

厂牌: OMRON/欧姆龙
产品描述: Latch Holder,Receptacle 2.54mm 2 26pin 3A 150nm 金 黑色 通孔安装 37.6mm(长度)*7.1mm(高度)
供应商型号: XG4H-2631
供应商: 国内现货
标准整包数: 80
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 XG4H-2631

XG4H-2631概述


    产品简介


    Flat Cable Connectors XG4(XG4)是一系列符合军用标准(MIL标准)的电路板连接器,具有改进的设计。这些连接器主要用于实现高密度电路板连接,通过提供多种型号和组合,满足不同应用需求。例如,它可以通过直角或直插式安装方式,适应各种板级设计。此外,它们支持多种连接类型,如带压接套管(IDC)的插头,适用于扁平电缆和离散线缆的连接。

    技术参数


    - 额定电流:1 A(例如XG4M)至3 A(XG4A)
    - 额定电压:250 VAC至300 VAC
    - 接触电阻:最大20 mΩ(在20 mV,100 mA条件下)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC下)
    - 耐压强度:1分钟内500 VAC(漏电流最大为1 mA)
    - 插入力:每个触点最大1.96 N
    - 拔出力:最小0.39 N(测试量规,t = 0.64 mm)
    - 插入寿命:50次
    - 工作温度范围:-55°C至+105°C(低温时无结冰)

    产品特点和优势


    XG4连接器的独特之处在于其多功能性、可靠性以及对不同环境的适应能力。具体特点如下:
    1. 符合MIL标准:确保了在严苛环境下依然保持高可靠性。
    2. 空间节约型插头:可选的盒型插头(XG4C)使得安装更加紧凑。
    3. IDC插头:可用于信号转发,提高布线效率。
    4. 锁闩功能:原始插头(XG8)和盒型插头(XG4C)可通过锁杆固定,确保稳固连接。
    5. 材料和结构设计:采用玻璃纤维增强聚对苯二甲酸丁酯树脂(UL94 V-0等级),提供良好的机械强度和电气绝缘性能。

    应用案例和使用建议


    应用场景
    - 通信设备:用于内部组件间的高速数据传输。
    - 工业自动化:适用于机器人手臂及其他自动化设备的信号传输。
    - 医疗设备:确保可靠的数据传输及电源供应。
    - 消费电子:如智能家居设备,提升设备的灵活性和可扩展性。
    使用建议
    - 在设计电路板时,根据实际应用需求选择合适的接触点数和型号。
    - 优先使用盒型插头(XG4C),以节省空间并增加系统稳定性。
    - 注意正确操作锁杠杆,避免强行操作导致损坏。
    - 在自动焊接后安装长杠杆,以避免干涉组装过程。

    兼容性和支持


    XG4系列产品与其他电子元件兼容良好,特别是同系列的其他部件如插座、压接套管等。制造商提供了全面的技术支持服务,包括产品培训、技术支持热线以及在线文档资源,帮助客户快速解决问题和应用集成。

    常见问题与解决方案


    1. 问题:无法牢固地连接到插座上。
    - 解决方案:确保锁杆正确操作到位,或者检查是否有异物阻碍连接。
    2. 问题:在焊接过程中出现不良焊接点。
    - 解决方案:遵循正确的焊接条件进行操作,确保温度和时间设置恰当。
    3. 问题:无法识别电缆编号。
    - 解决方案:参考产品手册中提供的电缆编号和对应触点位置图表,准确地确定连接顺序。

    总结和推荐


    Flat Cable Connectors XG4以其卓越的性能、广泛的兼容性和强大的市场竞争力,在多个行业中得到了广泛应用。特别是在通信设备、工业自动化、医疗设备以及消费电子产品中表现尤为突出。考虑到其独特的设计特点和广泛的应用范围,我们强烈推荐该产品作为高密度电路板连接的理想选择。

XG4H-2631参数

参数
触头镀层 - 配接
排数 2
针脚数 26pin
类型 Latch Holder,Receptacle
额定电流 3A
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 150nm
颜色 黑色
长*宽*高 37.6mm(长度)*7.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XG4H-2631厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4H-2631数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 OMRON/欧姆龙 XG4H-2631 XG4H-2631数据手册

XG4H-2631封装设计

查看详情并下载
Symbol
Footprint
3D Model
