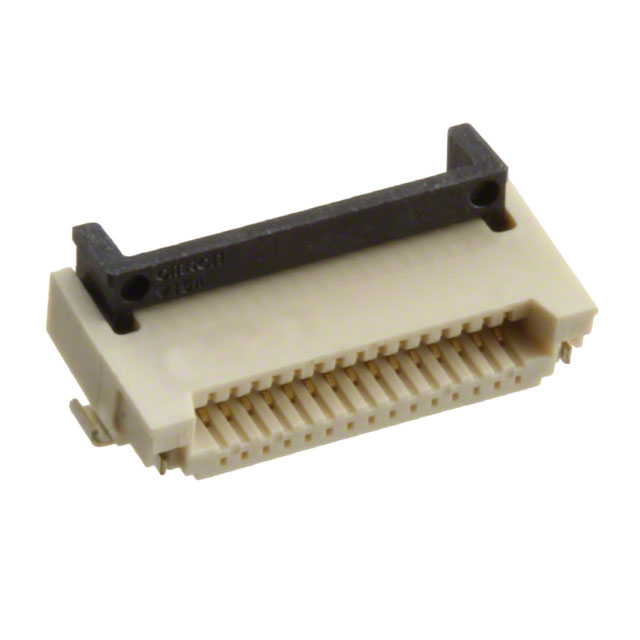

XF3M-1515-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距15p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: 2024978
供应商: 海外现货
标准整包数: 5
OMRON/欧姆龙 FFC/FPC连接器 XF3M-1515-1B-R100

XF3M-1515-1B-R100概述


    产品简介


    XF3M系列是Omron公司生产的旋转背锁连接器,适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)。这款连接器设计精巧,能够在0.5毫米或1.0毫米间距下提供双侧接触或上侧接触,适用于多种不同应用场景。此外,其独特的旋转背锁结构能够显著提升FFC电缆的插入效率,并确保可靠的连接确认。

    技术参数


    - 型号:XF3M(0.5毫米间距),XF3M(1)(1.0毫米间距)
    - 连接器类型:旋转背锁连接器
    - 连接方式:双侧接触或上侧接触
    - 镀层选项:金或锡
    - 额定电流:0.5安培(AC/DC)
    - 额定电压:50伏特(AC/DC)
    - 接触电阻:最大50毫欧姆(在20毫伏直流、100毫安条件下)
    - 绝缘电阻:最小100兆欧(在250伏直流条件下)
    - 介电强度:250伏交流(1分钟,泄漏电流最大1毫安)
    - 插入寿命:金镀层20次,锡镀层10次
    - 工作温度范围:−30°C至85°C(无冰冻或凝结)
    材料与工艺
    - 外壳材料:LCP树脂(UL94 V-0)/自然色或灰色
    - 滑动部件:LCP树脂(UL94 V-0)/黑色
    - 接触材料:弹簧铜合金/镍底材(1.5微米);金镀层(闪光)
    - 固定扣材料:铜合金/锡镀层(1微米)
    - 符合标准:RoHS合规,无卤素

    产品特点和优势


    1. 高效的FFC电缆插入:通过独特的旋转背锁设计,改善FFC电缆的插入过程。
    2. 高可靠性连接确认:提供了确定性的连接感觉,确保连接可靠。
    3. 灵活的设计选择:提供多种不同的连接器模型,适用于不同的应用场景。
    4. 环保:所有产品均无卤素,符合RoHS标准。

    应用案例和使用建议


    - 移动设备:可用于手机、平板电脑和其他便携式电子设备中的FPC/FFC连接。
    - 医疗设备:由于其高可靠性,可用于需要稳定连接的医疗监测设备中。
    - 工业控制设备:适用于自动化控制系统中的高可靠性连接需求。
    使用建议:
    - 确保插入和拔出FFC电缆时动作轻柔,以延长连接器的使用寿命。
    - 定期检查连接器,确保无污垢或损坏,避免接触不良。
    - 遵循制造商推荐的操作条件,以保持最佳性能。

    兼容性和支持


    - 兼容性:该连接器可与任何符合相关标准的FFC/FPC电缆兼容。
    - 技术支持:Omrone提供全面的技术支持和维护服务。如有任何问题,请咨询当地的Omrone代表。

    常见问题与解决方案


    1. 问题:连接器无法正确锁定。
    - 解决方案:请检查连接器和FFC/FPC电缆是否有污垢或损坏。确保电缆插入到位,并且按压时有“咔哒”声。

    2. 问题:接触电阻偏高。
    - 解决方案:检查连接器是否清洁,并确保接触良好。如有必要,请重新插拔电缆几次,以清除可能存在的氧化层。

    总结和推荐


    XF3M系列旋转背锁连接器凭借其高可靠性和灵活性,在多个应用领域展现出显著优势。无论是在消费电子还是工业控制领域,它都能提供稳定的连接性能,值得推荐。

XF3M-1515-1B-R100参数

参数
触头镀层
板上高度 2mm
间距 500μm
针脚数 15pin
外壳颜色 自然色
扁平柔性类型 FFC,FPC
端接 焊盘
额定电流 500mA
连接器/触头类型 底部
长*宽*高 11.6mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
