XF3M14151BBYOMZ

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: N-XF3M14151BBYOMZ
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙  XF3M14151BBYOMZ

XF3M14151BBYOMZ概述


    产品简介

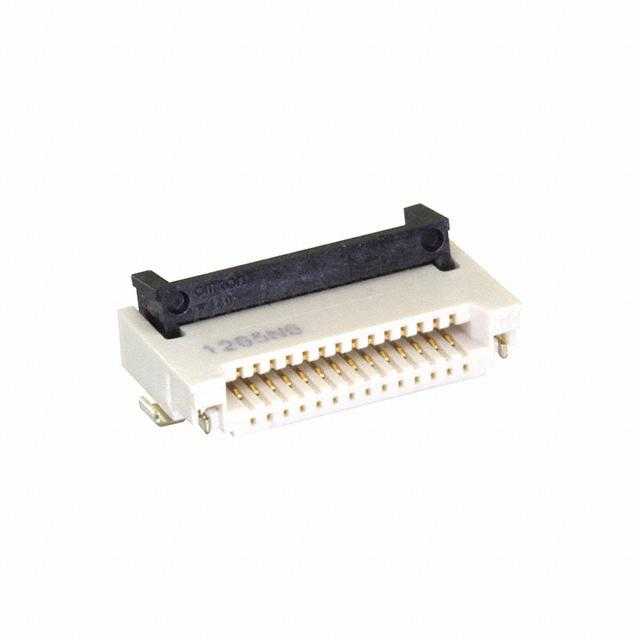

    XF3M Rotary Backlock Connector 是一款专为柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计的连接器。它提供0.5毫米和1.0毫米两种间距选择,支持双接触和上接触两种型号。该连接器以其卓越的插入性能和确认连接的功能而闻名,特别适用于需要高度可靠性的电子产品中。

    技术参数


    - 间距:0.5毫米或1.0毫米
    - 接触数:从4针到80针不等
    - 额定电流:0.5安培(AC/DC)
    - 额定电压:50伏(AC/DC)
    - 接触电阻:最大50毫欧(在20毫伏DC和100mA条件下)
    - 绝缘电阻:最小100兆欧(在250伏DC条件下)
    - 介电强度:250伏AC持续1分钟(泄漏电流:最大1mA)
    - 插入寿命:金镀层20次,锡镀层10次
    - 操作温度范围:-30°C至85°C(无冰霜或冷凝)
    材料和镀层
    - 接插件外壳:LCP树脂(UL94 V-0),自然色或灰色
    - 滑动块:LCP树脂(UL94 V-0),黑色
    - 接插件接触材料:弹簧铜合金/镍基底(1.5微米),金镀层接触(闪光镀层),锡镀层接触(1微米)
    - 固定件:铜合金/锡镀层(1微米)

    产品特点和优势


    XF3M连接器具有以下显著特点:
    - 双重接触设计:确保更可靠的连接。
    - 上接触设计:只适用于0.5毫米间距的型号。
    - 可选镀层:金或锡,适用于不同应用场景的需求。
    - 易于插入:旋转式锁定机构提供更好的插入体验和确认连接状态的能力。
    - 环保标准:符合RoHS标准,并且采用无卤素材料。

    应用案例和使用建议


    XF3M连接器广泛应用于移动设备、计算机硬件、便携式电子设备等。例如,在手机的主板与屏幕之间的连接,或者笔记本电脑的键盘与主板之间,这些地方都需要高可靠性和小巧的连接器。建议在使用时注意FPC/FFC的厚度应在0.3毫米以内,并确保正确安装以避免损坏。

    兼容性和支持


    该连接器提供了广泛的配置选项,使得它可以适应不同的应用需求。对于进一步的技术支持和详细咨询,用户可以联系OMRON的销售代表。

    常见问题与解决方案


    1. 问题:如何确定合适的接插件型号?
    - 解决方案:根据所需FPC/FFC的厚度及所需的接触数,选择对应的型号。

    2. 问题:接插件的镀层会影响使用寿命吗?
    - 解决方案:金镀层接插件的使用寿命约为20次插入,锡镀层约为10次。

    总结和推荐


    XF3M Rotary Backlock Connector 是一款高性能的连接器,尤其适用于需要高可靠性和稳定性的小型电子设备。其设计精良,具有优异的操作特性和耐用性,是各种高端电子产品的理想选择。综上所述,我们强烈推荐这款产品用于各类精密电子应用。

XF3M14151BBYOMZ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M14151BBYOMZ数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XF3M14151BBYOMZ XF3M14151BBYOMZ数据手册

XF3M14151BBYOMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
