XF2J-1224-11A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 12pin 自然色 4.15mm FPC 500mA 金 底部 贴片安装 2.95mm(高度)
供应商型号: ET-1430936
供应商: 海外现货
标准整包数: 1

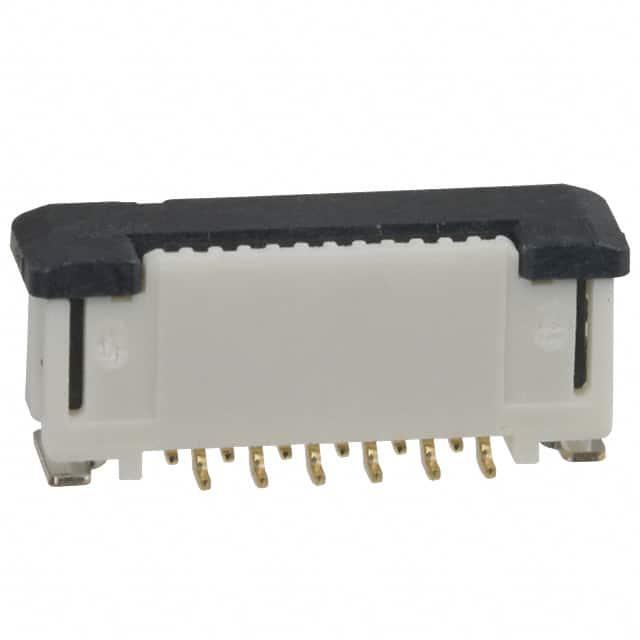

OMRON/欧姆龙 FFC/FPC连接器 XF2J-1224-11A

XF2J-1224-11A概述

    XF2J ZIF Slide-locking Connector 技术手册

    产品简介


    XF2J ZIF Slide-locking Connector(零插拔力滑动锁定连接器)专为柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计。它通过顶部进入的零插拔力设计提供高可靠性的连接。XF2J系列具备低高度、自适应自动装配以及反向终端类型选择等特点,适用于多种电子设备中的信号传输。

    技术参数


    - 尺寸:高度仅为4.15mm,宽度、长度根据不同型号略有不同。
    - 电气规格:
    - 额定电流:0.5A AC/DC
    - 额定电压:50V AC/DC
    - 接触电阻:最大30mΩ(20mV DC,100mA)
    - 绝缘电阻:最小100MΩ(250V DC)
    - 耐压:250V AC持续1分钟(漏电流最大1mA)
    - 耐用性:插入拔出次数可达30次
    - 工作温度范围:-30°C到+85°C(无凝露)
    - 材料与工艺:外壳采用PA46树脂(UL94 V-0),滑动块采用LCP树脂(UL94 V-0),端子采用弹簧铜合金镀镍基材并表面金镀层(0.15μm)

    产品特点和优势


    1. 低高度设计:仅4.15mm的高度使其适用于空间受限的设计。
    2. 自动装配兼容:特别适合自动装配过程,提升生产效率。
    3. 反向终端选择:提供标准和反向终端类型,满足更多应用场景需求。
    4. 环境友好:符合RoHS标准,无有害物质。

    应用案例和使用建议


    XF2J系列连接器广泛应用于移动设备、平板电脑、智能手表等消费电子产品,以及工业控制、医疗设备等领域。为了保证最佳的性能,在设计电路时应注意以下几点:
    - 正确安装:确保连接器垂直安装以避免接触不良。
    - 适当的导线布局:合理规划FPC/FFC的走线,减少电磁干扰。
    - 定期检查:长期使用后定期检查接触点是否有氧化现象,必要时清洁或更换。

    兼容性和支持


    XF2J系列连接器与大多数常见的柔性电路板和电缆兼容,适用于主流电子设备制造商的标准制造流程。生产商提供详细的安装指南和技术支持服务,帮助客户顺利集成至现有系统。

    常见问题与解决方案


    1. 问题:连接器无法牢固固定。
    - 解决方案:检查是否有足够的滑动行程来锁定连接器。
    2. 问题:信号传输不稳定。
    - 解决方案:确认连接器已正确对齐,并且没有外部干扰。
    3. 问题:连接器外观变形。
    - 解决方案:重新检查装配过程是否符合规范。

    总结和推荐


    综上所述,XF2J ZIF Slide-locking Connector凭借其低高度、自动化装配能力以及多样化的设计选项,成为了消费电子、工业控制及医疗设备领域的理想选择。其优秀的电气特性和可靠的机械结构使其在市场上具有很强的竞争力。推荐使用本产品,特别是对于那些需要在紧凑空间内实现高效信号传输的应用场合。

XF2J-1224-11A参数

参数
外壳颜色 自然色
触头镀层
连接器/触头类型 底部
间距 500μm
额定电流 500mA
端接 焊盘
板上高度 4.15mm
扁平柔性类型 FPC
针脚数 12pin
长*宽*高 2.95mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XF2J-1224-11A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2J-1224-11A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2J-1224-11A XF2J-1224-11A数据手册

XF2J-1224-11A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4183 ¥ 20.3135
25+ $ 2.2754 ¥ 19.1132
50+ $ 2.0806 ¥ 17.4772
100+ $ 2.0012 ¥ 16.8097
200+ $ 1.9588 ¥ 16.4543
库存: 0
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
