G9KB-1A DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: ET-3974655
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G9KB-1A DC24

G9KB-1A DC24概述

    电子元器件产品技术手册

    产品简介

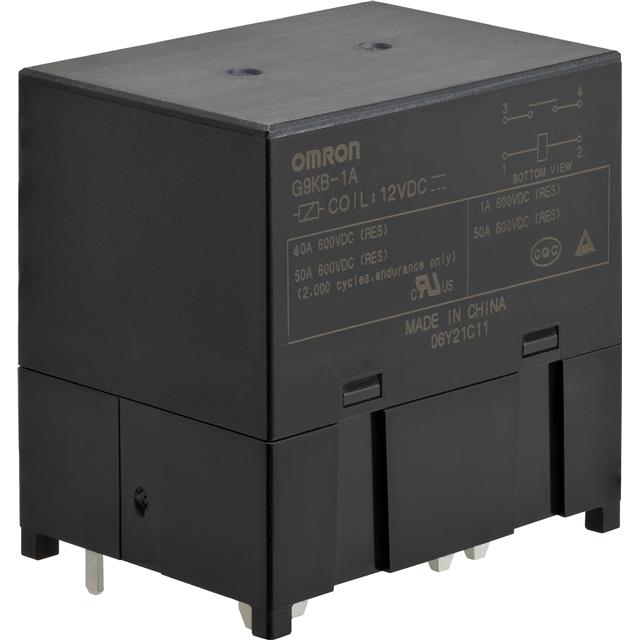

    G9KB系列是欧姆龙(Omron)推出的PCB电源继电器,属于高功率双向开关型继电器。该系列可支持高达600 VDC, 50 A(标准型号)/800 VDC, 100 A(高容量型号)。这些继电器主要用于能量存储系统、V2X(例如V2H、V2B)、直流家用电器以及电动汽车充电器等应用领域。

    技术参数


    - 额定电压:12 VDC、24 VDC
    - 额定电流:
    - 标准型号:最大切换电压为600 VDC,额定负载电流为50 A,最大切换电流为50 A
    - 高容量型号:最大切换电压为800 VDC,额定负载电流为100 A,最大切换电流为100 A
    - 工作温度范围:-40°C至85°C
    - 接触电阻:≤5 mΩ
    - 耐压能力:
    - 线圈与触点之间:5,000 VAC(1分钟)
    - 触点之间同极性:2,500 VAC(1分钟)
    - 脉冲耐受电压:10 kV(1.2×50 μs)

    产品特点和优势


    - 高功率切换:G9KB系列具有强大的切换能力,能够处理高直流电压和电流。
    - 可靠性:通过严格的认证测试(如UL60947-4-1和EN61810-10),确保了产品的可靠性和稳定性。
    - 低接触电阻:≤5 mΩ的接触电阻,保证了高效率的能量传输。
    - 多种规格选择:提供标准型号和高容量型号,满足不同应用需求。
    - 长寿命:高机械寿命(至少1,000,000次操作)和电气寿命(最多可达100,000次切换操作)。

    应用案例和使用建议


    - 应用实例:
    - 能源存储系统:用于储能系统的开关控制,确保高功率、高可靠性。
    - V2X应用:包括车辆到家庭(V2H)和车辆到电网(V2B)等,满足快速切换的需求。
    - 直流家用电器:适用于需要高功率的直流电器,如电动汽车充电器。

    - 使用建议:
    - 安装间隙:确保安装空间满足要求,G9KB-1A需20mm以上的间隙,而G9KB-1A-E需50mm以上的间隙。
    - 环境条件:避免在高温、高湿度或有害气体环境中使用,以免影响性能。
    - 维护保养:定期检查连接情况,避免由于不足的连接导致异常发热。

    兼容性和支持


    - 兼容性:G9KB系列与多种电路板(PCB)设计兼容,确保广泛的适用性。
    - 技术支持:提供详细的技术文档和手册,支持客户正确安装和使用。

    常见问题与解决方案


    - 问题1:如何正确设置持电压?
    - 解答:首先施加额定电压0.1至3秒,然后设置持电压在额定电压的45%至60%范围内。
    - 问题2:如何进行线圈电压减少?
    - 解答:建议使用二极管和齐纳二极管(或压敏电阻)进行线圈保护,以吸收线圈上的冲击电压。
    - 问题3:如何处理焊接问题?
    - 解答:使用290°C下的焊锡浴焊接,不超过20秒,确保焊接质量。

    总结和推荐


    G9KB系列PCB电源继电器以其高功率切换能力、长寿命和高可靠性,在多个应用领域展示了显著的优势。特别是对于能量存储系统和电动汽车充电器等高要求场合,该系列产品的稳定性和耐用性使其成为最佳选择。强烈推荐在相关应用中使用此系列继电器。

G9KB-1A DC24参数

参数
开关功能 -
继电器类型 -
包装方式 托盘

G9KB-1A DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9KB-1A DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9KB-1A DC24 G9KB-1A DC24数据手册

G9KB-1A DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 49.6678 ¥ 458.9307
10+ $ 49.0459 ¥ 453.1841
25+ $ 46.9371 ¥ 433.6985
40+ $ 41.4955 ¥ 383.4188
80+ $ 40.2826 ¥ 372.2114
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 458.93
直接购买
加入购物车
