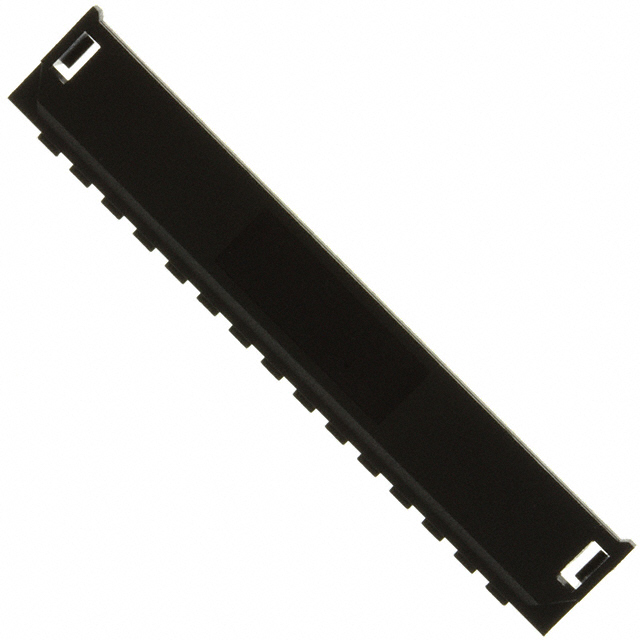

XG5S-1301

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 13pin Cap (Cover) XG5 Series 导线安装,板安装
供应商型号: 653-XG5S-1301
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG5S-1301

XG5S-1301概述


    产品简介


    IDC连接器(Discrete Wires XG5)是一种用于无剥线直接压接的高性能连接器。它们采用快速且可靠的IDC插口设计,适用于各种电线尺寸和应用环境。这些连接器主要用于军用连接器和电子设备中,能够在高电流环境下稳定运行。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 1 A (AWG28),2 A (AWG26),3 A (AWG24) |
    | 额定电压 | 300 VAC |
    | 接触电阻 | ≤20 mΩ(20 mV,100 mA) |
    | 绝缘电阻 | ≥1,000 MΩ(500 VDC) |
    | 耐压强度 | 650 VAC 1分钟(泄漏电流≤1 mA) |
    | 插拔力 | 插入:每接触点≤1.96 N
    拔出:每接触点≥0.29 N |
    | 插拔次数 | 50次 |
    | 工作温度范围 | -55至85°C(低温时无结冰) |

    产品特点和优势


    1. 双槽IDC结构:提供高可靠性和大电流传输能力(最大3A)。
    2. 适应性强:适用于多种不同类型的盖子,节省空间并支持离散线缆连接。
    3. 独特的锁扣系统:可锁定于XG8B/XG8W Unshrouded Plugs或XG4C Box-type Plugs,确保连接稳定性。
    4. 符合安全标准:通过UL认证(除了XG5S型号),满足严格的安全要求。

    应用案例和使用建议


    IDC连接器广泛应用于航空航天、军工等领域。例如,在一个航空电子系统中,使用这些连接器可以保证高效而稳定的信号传输。对于使用者而言,正确的安装和使用步骤非常关键。以下是几点建议:
    1. 正确选择导线:根据连接器型号选择合适的导线(AWG24或AWG26/28)。
    2. 检查接触面:确保接触点清洁,避免氧化。
    3. 安装防短路措施:使用电缆扎带保护电线,防止受到外部应力影响。

    兼容性和支持


    IDC连接器适用于多种类型的插头,如XG4A、XG4C和XG8等。制造商提供相关的技术支持和维修服务,以确保产品的长期可靠运行。如果需要更换错误的连接器,可以使用XG5W-0031-N(型号1)和XG5W-0034-N(型号2)作为备件。

    常见问题与解决方案


    1. 如何确定导线大小?
    - 参考连接器的技术文档,确认所需导线的具体规格(如AWG24或AWG26/28)。

    2. 插拔力过大的问题如何解决?
    - 确保使用正确的工具进行插拔操作,并保持连接器和工具的清洁。

    3. 如何锁定连接器?
    - 使用专用的锁杠杆(XG5Z-0002或XG4Z-0002)将连接器锁定到相应的插座上。

    总结和推荐


    IDC连接器(Discrete Wires XG5)凭借其卓越的性能、高可靠性及广泛的适用性,成为众多高端应用的理想选择。该产品适用于航空航天、工业控制等多个领域,且其独特的设计和优良品质使其在市场上具有较高的竞争力。因此,强烈推荐在需要高可靠性的应用中使用此款连接器。

XG5S-1301参数

参数
针脚数 13pin
配件类型 Cap (Cover)
配套使用/相关产品 XG5 Series
安装方式 导线安装,板安装
零件状态 在售
包装方式 散装
