首页  >  产品百科  >  XF3H-3955-31AR

XF3H-3955-31AR

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 300μm 39pin 950μm FPC 200mA 金 底部 贴片安装 13.2mm*939.8μm*3.5mm
供应商型号: N-XF3H-3955-31AR
供应商: 云汉优选
标准整包数: 3000

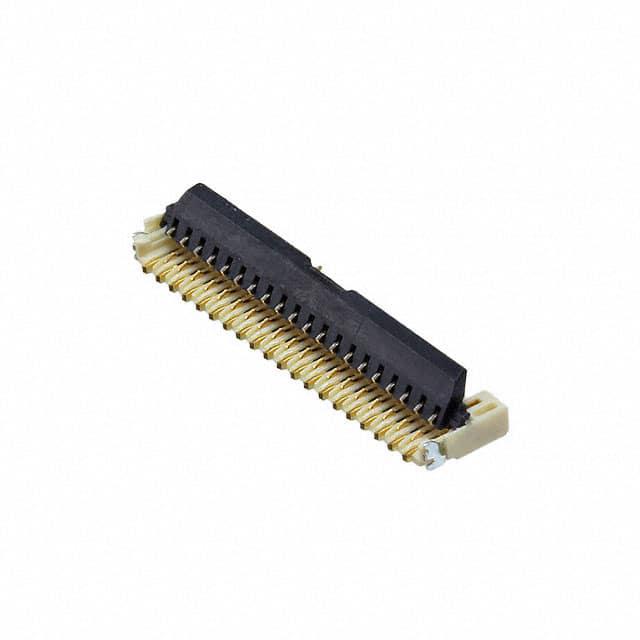

OMRON/欧姆龙 FFC/FPC连接器 XF3H-3955-31AR

XF3H-3955-31AR概述

    XF3H-XX55-31A:超薄旋转前锁式柔性印刷电路板连接器

    产品简介


    XF3H-XX55-31A是一款专为柔性印刷电路板(FPC)设计的超薄旋转前锁式连接器。该连接器具备独特的前锁机制,具有3.5mm的深度和仅0.9mm的低轮廓设计。它的主要功能在于提供一种高效、可靠的连接方式,广泛应用于消费电子、通讯设备和医疗设备等领域。

    技术参数


    - 额定电流:0.2 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:≤80 mΩ(20 mV DC,100 mA)
    - 绝缘电阻:≥100 MΩ(250 V DC)
    - 耐压强度:250 V AC持续1分钟(泄漏电流:≤1 mA)
    - 插拔次数:≥20次
    - 适用FPC厚度:0.2 mm
    - 工作温度范围:−30°C 至 +85°C(无冰冻或凝露)

    产品特点和优势


    XF3H-XX55-31A的独特设计使其在市场上具有较强的竞争力。主要特点如下:
    - 超薄设计:3.5mm深度和0.9mm的低轮廓使其特别适合空间受限的应用。
    - 宽后壁:增强了板载设计的自由度。
    - 高效滑动开锁机构:简化安装流程,提高工作效率。
    - 黄金镀层:延长产品使用寿命并确保高可靠性。
    - 环保材料:采用无卤素材料,符合RoHS标准。

    应用案例和使用建议


    XF3H-XX55-31A适用于各种紧凑型设备,例如智能手机和平板电脑。在实际应用中,用户需要注意确认产品与所用系统的额定值匹配,并确保系统的安全机制足够可靠。

    兼容性和支持


    该连接器设计用于与其他标准FPC兼容。如果需要进一步的技术支持,可以联系Omron的销售代表或技术支持团队。

    常见问题与解决方案


    - 问题:如何判断产品是否已经正确插入?
    - 解决方案:检查连接器上的锁定指示器,当滑块到位时,表示连接成功。

    - 问题:在高温环境下工作,产品表现如何?
    - 解决方案:XF3H-XX55-31A的工作温度范围为−30°C至+85°C,适用于大多数工业环境。若需在极端温度条件下使用,建议咨询专业工程师。

    总结和推荐


    XF3H-XX55-31A以其紧凑的尺寸、高可靠性和高效的组装特性,在市场上表现出色。其独特的设计理念和卓越的电气性能使其成为众多应用的理想选择。对于需要高密度连接且空间受限的应用场合,强烈推荐使用此款连接器。

XF3H-3955-31AR参数

参数
额定电流 200mA
针脚数 39pin
间距 300μm
端接 焊盘
外壳颜色 -
扁平柔性类型 FPC
板上高度 950μm
触头镀层
连接器/触头类型 底部
长*宽*高 13.2mm*939.8μm*3.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 散装,卷带包装

XF3H-3955-31AR厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3H-3955-31AR数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3H-3955-31AR XF3H-3955-31AR数据手册

XF3H-3955-31AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.2669 ¥ 10.7687
库存: 4089
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 32306.1
