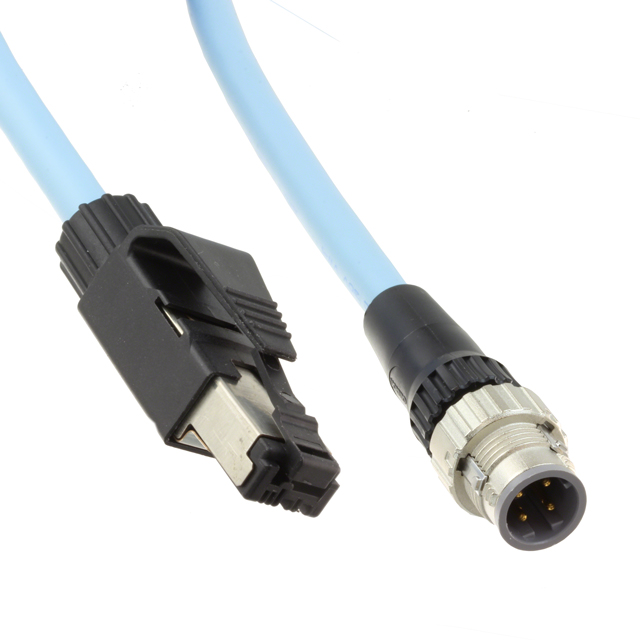

OS32C-ECBL-05M

产品分类: 电源线线缆
厂牌: OMRON/欧姆龙
产品描述: Omron 传感器执行器电缆
供应商型号: OS32C-ECBL-05M
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 电源线线缆 OS32C-ECBL-05M

OS32C-ECBL-05M概述


    产品简介


    OS32C 安全激光扫描仪
    OS32C 是一款符合 IEC61496-1/-3 标准的 Type 3 安全激光扫描仪,适用于多种复杂的工作环境。它主要用于自动化生产线的安全防护,能够提供一个最高达 4 米的安全范围和一个最高达 15 米的警告范围。此外,OS32C 配备了高分辨率的检测能力,最小检测物体尺寸为 30mm 到 70mm 不等,能够有效监测手和手臂的动作。OS32C 可以通过多种安装方式和配件进行灵活配置,以适应不同的应用场景。

    技术参数


    - 基本参数
    - 传感器类型: Type 3 安全激光扫描仪
    - 安全类别: PLd / 安全等级 3 (ISO 13849-1)
    - 检测能力: 非透明物体,直径为 30mm、40mm、50mm 或 70mm(反射率 1.8% 以上)
    - 最大测量误差: 在 3 米范围内不超过 100mm;超过 3 米但在 4 米范围内不超过 110mm
    - 检测角度: 270°
    - 角度分辨率: 0.4°
    - 激光光束直径: 在光学盖上为 6mm,在 3 米处为 14mm (典型值)
    - 电气特性
    - 供电电压: 24 VDC (+25%/-30%,峰值 2.5V)
    - 功率消耗: 正常操作下最大 5W,典型值 4W(无输出负载);待机模式下 3.75W(无输出负载)
    - 激光源: 红外激光二极管(波长 905nm)
    - 安全输出: 两个 PNP 晶体管,最大负载电流 250mA,最大残余电压 2V,最大漏电流 1mA
    - 辅助输出: 一个 NPN/PNP 晶体管,最大负载电流 100mA,最大残余电压 2V,最大漏电流 1mA
    - 其他参数
    - 响应时间: ON 到 OFF:从 80ms (2 扫描) 到 680ms (最多 17 扫描);OFF 到 ON:从 ON 到 OFF 的时间加上 100ms 至 60s(可配置)
    - 环境温度: 工作:-10°C 至 50°C;存储:-25°C 至 70°C
    - 防护等级: IP65 (IEC60529)
    - 认证: 通过 TÜV Rheinland 和 UL 认证,符合 EN61496-1/-3, EN61508, IEC61496-1/-3, IEC61508, UL508, UL1998, CAN/CSA-C22.2 No. 14, CAN/CSA-C22.2 No. 0.8

    产品特点和优势


    - 高度灵活性: 支持 70 组安全区和警告区的组合,能适应复杂的作业环境变化。
    - 多功能性: 可配置的最小物体分辨率(30mm 至 70mm),可用于手和臂部检测的应用。
    - 监控和诊断: 提供多达 8 个独立扇区指示灯和各种 LED 指示,用户可以快速了解扫描仪的状态。
    - 安全性: 配备参考边界监控功能,防止未经授权的扫描仪位置变化。

    应用案例和使用建议


    - 装配线防护: 在汽车制造厂的装配线上,OS32C 能够有效地保护工人,同时不影响生产效率。建议根据具体生产线的需求配置合适的分辨率和扫描范围。
    - 机器人工作站: 在机器人工作站中,OS32C 可以实时监控周围环境,确保机器人动作安全。使用时,建议设置合理的安全区域和警告区域,避免误报。

    兼容性和支持


    - 连接方式: 支持通过 Ethernet/IP 进行状态和测量数据的传输,可与 PLC 和 HMI 等设备兼容。
    - 配置工具: 需要 Windows 2000、Windows XP、Windows Vista 和 Windows 7 (32/64位) 系统支持。最新版本的配置工具支持更多功能,如变量响应时间设置、多导出区坐标数据等功能。

    常见问题与解决方案


    - 问题: 扫描仪无法启动
    - 解决方案: 检查电源连接和通信电缆是否正常,确认所有接口正确连接。
    - 问题: 扫描仪运行中出现错误提示
    - 解决方案: 参考配置工具的日志记录,查找并修正故障原因,必要时重新启动系统。
    - 问题: 数据传输不稳定
    - 解决方案: 确保 Ethernet/IP 通信线缆正确连接且无损坏,检查网络设置是否正确。

    总结和推荐


    综上所述,OS32C 安全激光扫描仪是一款性能优异、功能齐全的产品,非常适合应用于复杂工业环境下的安全防护。其高度灵活的配置能力和强大的监控能力使其在市场上具有很强的竞争优势。建议在需要高精度、高可靠性的场合使用。

OS32C-ECBL-05M参数

参数
长*宽*高 500cm(长度)*500cm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

OS32C-ECBL-05M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

OS32C-ECBL-05M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 电源线线缆 OMRON/欧姆龙 OS32C-ECBL-05M OS32C-ECBL-05M数据手册

OS32C-ECBL-05M封装设计

查看详情并下载
Symbol
Footprint
3D Model
