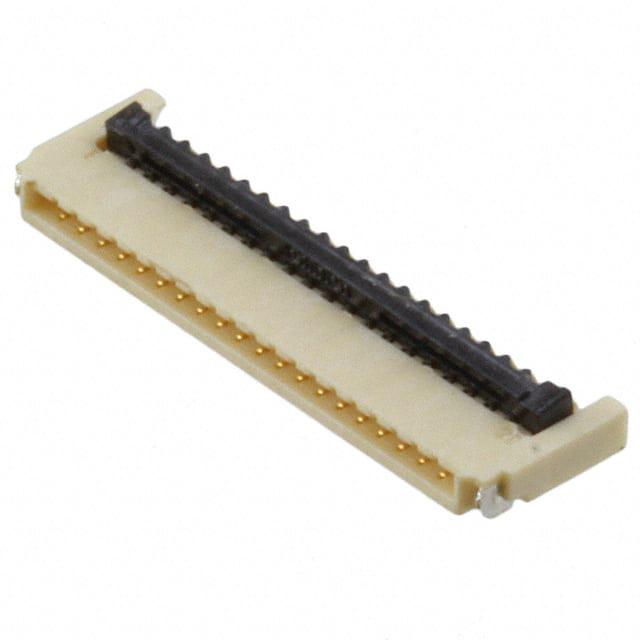

XF2U20153A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 20pin 自然色 880μm FPC 500mA 金 底部 贴片安装 12mm(长度)*3.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 FFC/FPC连接器 XF2U20153A

XF2U20153A概述


    产品简介


    XF2U系列是适用于柔性印刷电路(FPC)的旋转式闭锁连接器。该系列产品具备0.5毫米间距的双面接触设计,能够减少零件数量,提升集成度。XF2U系列广泛应用于消费电子、通讯设备和工业自动化等领域,是确保高密度布线和紧凑设计的理想选择。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大60 mΩ(在20 mV DC,最大100 mA条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 耐压强度:在250 V AC下持续1分钟(漏电流:最大1 mA)
    - 插入次数:20次
    - 工作温度范围:-30°C 至 85°C(无冰冻或凝露)
    - 适用FPC厚度:0.2 mm
    - 防护等级:符合RoHS标准,无卤素(Br<900 ppm,Cl<900 ppm,Br+Cl<1500 ppm)

    产品特点和优势


    XF2U系列具有以下特点和优势:
    - 超薄设计:深度仅为3.5 mm,超薄设计使其适合紧凑的应用环境。
    - 双面接触:减少零件数量,提高装配效率。
    - 宽模具壁:后底部模具壁允许更大的板设计自由度。
    - 低轮廓:仅为0.9 mm,适合高密度布线需求。
    - 环保材料:符合RoHS标准,采用无卤素材料制造。

    应用案例和使用建议


    XF2U系列常用于智能手机和平板电脑的内部连接。例如,在手机中,XF2U连接器可用于连接显示器到主板。为了确保最佳性能,建议在组装时保持FPC插入的精度,避免过紧或过松。此外,保持适当的温度范围也是保证连接器稳定性的关键。

    兼容性和支持


    XF2U系列具有良好的兼容性,可以与其他主流的柔性印刷电路板配合使用。制造商提供全面的技术支持和维护服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方法:检查插针是否正确插入,确保FPC与连接器之间没有灰尘或其他杂质。
    2. 问题:FPC损坏
    - 解决方法:检查FPC的插入方向和力度,避免过度弯曲或挤压FPC。
    3. 问题:连接器松动
    - 解决方法:确认安装时连接器已完全锁定,必要时重新检查并调整连接器位置。

    总结和推荐


    XF2U系列是一款高效且可靠的连接器产品,尤其适用于高密度布线和紧凑设计的应用。其独特的双面接触设计和低轮廓特点使其在市场中具有很强的竞争力。对于需要高可靠性和高性能连接的电子产品,强烈推荐使用XF2U系列连接器。

XF2U20153A参数

参数
外壳颜色 自然色
端接 焊盘
连接器/触头类型 底部
间距 500μm
板上高度 880μm
扁平柔性类型 FPC
额定电流 500mA
针脚数 20pin
触头镀层
长*宽*高 12mm(长度)*3.5mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
