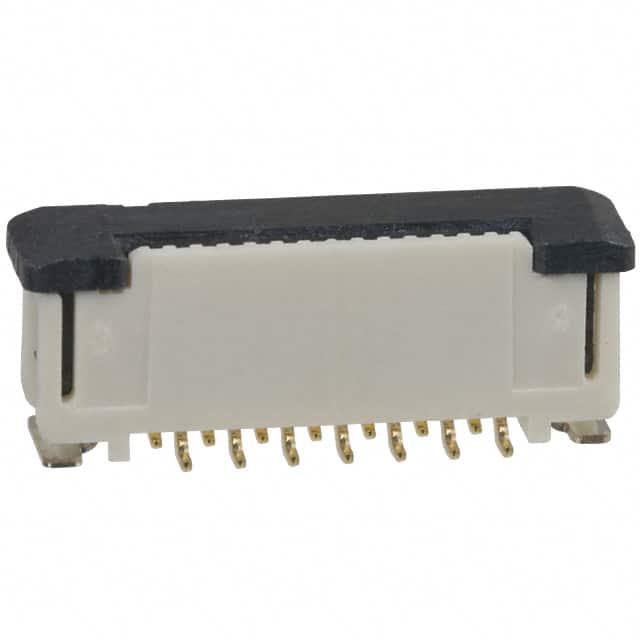

XF2J-1424-11A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 14pin 自然色 4.15mm FPC 500mA 金 底部 贴片安装
供应商型号: OR737TR-ND
供应商: Digi-Key
标准整包数: 1000
OMRON/欧姆龙 FFC/FPC连接器 XF2J-1424-11A

XF2J-1424-11A概述


    产品简介


    XF2J系列是一款零插拔力(ZIF)滑锁式连接器,适用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)。该连接器采用0.5毫米的间距设计,特别适合对空间要求较高的应用场景。通过顶部进入的设计,使得在有限的空间内也能方便安装和操作。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大30 mΩ(在20 mV DC最大值,100 mA最大值时)
    - 绝缘电阻:最小100 MΩ(在250 V DC时)
    - 耐压强度:250 V AC持续1分钟(漏电流最大值为1 mA)
    - 插入耐用度:30次
    - 工作温度范围:−30°C至85°C(无结霜或冷凝)

    产品特点和优势


    1. 低高度设计:仅为4.15 mm,非常适合对高度要求严格的应用场合。
    2. 自动装配兼容性:可保证贴装设备在顶部贴装过程中的稳定性。
    3. 多种终端类型:标准终端型和反向终端型两种型号,适用于不同安装需求。
    4. 材料选择:外壳采用PA46树脂(UL94 V-0等级),底座和弹簧铜合金上镀镍,确保长期可靠性。

    应用案例和使用建议


    XF2J连接器广泛应用于消费电子产品、汽车电子、医疗设备等领域。特别是在需要高密度连接且空间有限的情况下表现尤为突出。建议在实际应用中注意以下几点:
    1. 严格控制FPC/FFC厚度:确保0.3 mm的厚度符合规范,否则可能会影响正常连接。
    2. 合理选择模型:根据所需连接的引脚数选择合适的型号,确保连接器的兼容性和稳定性。
    3. 充分考虑工作环境:在极端温度条件下使用时,确保环境温度在−30°C至85°C范围内。

    兼容性和支持


    该连接器与大多数标准FPC/FFC线材兼容,但建议在具体应用前与OMRON代表确认详细兼容性信息。厂商提供丰富的技术支持和售后服务,以确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题:接触不良。
    - 解决办法:检查FPC/FFC的厚度是否符合要求,确认连接器与电缆完全对接。
    2. 问题:机械损坏。
    - 解决办法:确保在插入和拔出过程中轻柔操作,避免用力过猛导致损坏。
    3. 问题:无法锁定到位。
    - 解决办法:确认滑动机构是否正确操作,如有异常请检查是否有异物阻碍。

    总结和推荐


    XF2J系列连接器凭借其紧凑的设计、出色的性能和多种选择,在现代电子设备中的应用前景广阔。无论是消费类电子产品还是工业设备,XF2J都能提供可靠稳定的连接解决方案。强烈推荐使用该系列产品,特别是在空间有限且对连接性能要求高的应用场景中。

XF2J-1424-11A参数

参数
触头镀层
额定电流 500mA
连接器/触头类型 底部
板上高度 4.15mm
端接 焊盘
针脚数 14pin
间距 500μm
外壳颜色 自然色
扁平柔性类型 FPC
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
