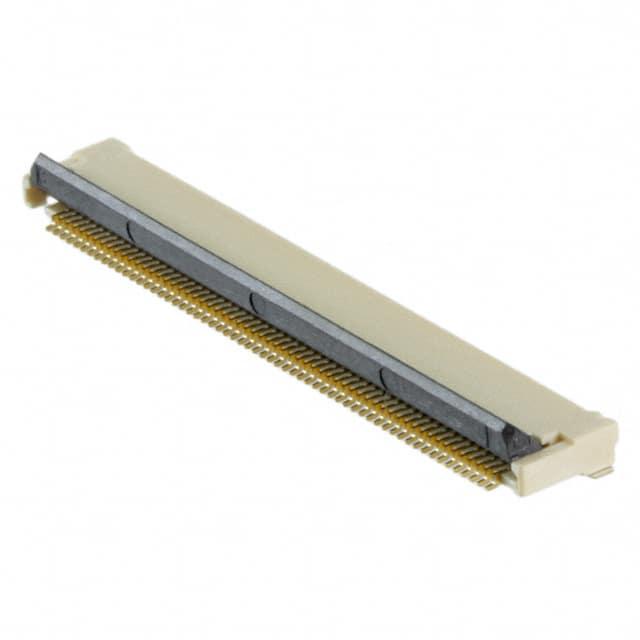

XF2M-6015-1AH-R500

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 60pin 2.1mm FPC 500mA 金 底部 贴片安装
供应商型号: N-XF2M-6015-1AH-R500
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF2M-6015-1AH-R500

XF2M-6015-1AH-R500概述

    电子元器件产品技术手册:Rotary Backlock Connector (XF2M)

    1. 产品简介


    XF2M是一款高可靠性且工作效率高的柔性扁平电缆(FFC)/柔性印刷电路板(FPC)连接器,适用于消费电子、通信设备、工业自动化等多种领域。XF2M采用0.5毫米间距设计,具备双面接触功能,可有效减少零件数量,提高装配效率和可靠性。

    2. 技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大50 mΩ(20 mV DC, 100 mA)
    - 绝缘电阻:最小100 MΩ(250 V DC)
    - 耐压强度:250 V AC,持续1分钟(漏电流最大为1 mA)
    - 插拔次数:20次
    - 适用环境温度:−30°C至85°C(无结霜或凝露)

    3. 产品特点和优势


    - 双重接触设计:减少了连接器所需的部件数量,提高了空间利用率和装配效率。
    - 材料环保:采用卤素自由树脂材料,符合RoHS标准,确保在使用过程中的环保要求。
    - 高效耐用:通过了严格的测试,保证在恶劣环境下也能保持良好的电气性能。

    4. 应用案例和使用建议


    XF2M连接器广泛应用于移动设备、智能家电等领域。例如,在手机和笔记本电脑中,XF2M用于连接主板和显示器模块,提供稳定可靠的信号传输。为了获得最佳效果,建议在安装时严格按照手册中的尺寸要求进行操作,确保FPC/FFC的正确安装位置。

    5. 兼容性和支持


    - 兼容性:XF2M连接器适用于厚度为0.3毫米的金镀层FPC/FFC。此外,XF2M系列还包括多种针数选择,以满足不同应用需求。
    - 支持与维护:OMRON为客户提供详尽的技术文档和支持服务,确保客户能够顺利集成并使用该产品。

    6. 常见问题与解决方案


    - Q1: 连接器插入后无法保持稳定?
    - A1: 检查连接器的参考标记是否正确对齐,确保FPC/FFC安装到位。
    - Q2: 长时间使用后接触电阻变大?
    - A2: 清洁连接器触点,避免灰尘和污垢积累。
    - Q3: 在极端温度下工作时性能不稳定?
    - A3: 确保环境温度在规定的范围内,如果需要可在连接器周围添加散热装置。

    7. 总结和推荐


    综上所述,XF2M连接器凭借其优越的可靠性和耐用性,在电子设备领域具有广泛的应用前景。其紧凑的设计和双面接触功能使得它成为众多高端电子设备的理想选择。因此,强烈推荐在您的项目中使用XF2M连接器。

XF2M-6015-1AH-R500参数

参数
间距 500μm
针脚数 60pin
连接器/触头类型 底部
触头镀层
额定电流 500mA
端接 焊盘
板上高度 2.1mm
扁平柔性类型 FPC
外壳颜色 -
安装方式 贴片安装
零件状态 停产
包装方式 盒装,卷带包装
