XW5S-P1.5-5BL

产品分类:
厂牌: OMRON/欧姆龙

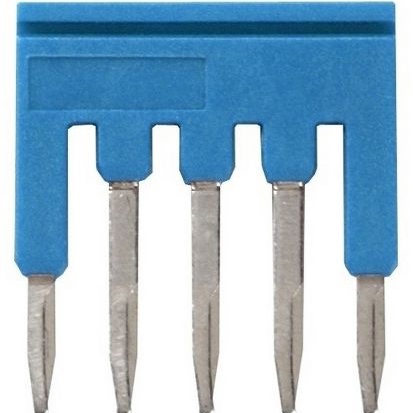

产品描述: Omron, XW5S 系列 跳片短杆, 使用于XW5G-P1.5-5 接地端子块、XW5T-P1.5-5 馈通端子块
供应商型号: 236-XW5S-P1.5-5BL-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙  XW5S-P1.5-5BL

XW5S-P1.5-5BL概述

    # 推入式接线端子块:紧凑设计带来卓越效能

    产品简介


    推入式接线端子块(Push-in Plus Terminal Blocks)是为缩小控制面板尺寸并节省工作空间而设计的。这类端子块相比传统的螺钉端子块更加紧凑,适用于工业自动化、电力系统、机械工程等领域。通过减少端子块占用的空间,它们能够有效帮助用户降低控制面板的整体体积,从而提高设备的集成度和效率。

    技术参数


    产品型号及适用范围
    - XW5T-P1.5-1.1-1(BL): 额定电压500V,额定电流17.5A (固态),13.5A (绞线),用于单层单通道连接
    - XW5T-P2.5-1.1-1(BL): 额定电压800V,额定电流24A (固态),17.5A (绞线)
    - XW5T-P4.0-1.1-1(BL): 额定电压800V,额定电流32A (固态),24A (绞线)
    性能指标
    - 外观和内部接线: 1层1:1
    - 适用导线尺寸:
    - 0.08至1.5 mm² (绞线: 0.08至1.5 mm²,固态: 0.14至1.5 mm²)
    - AWG28至AWG14
    - 绝缘耐压强度: 1,890 VAC 1分钟 (漏电流: 最大1mA)
    - 工作温度范围: -40°C 至 55°C
    - 储存温度范围: -40°C 至 85°C (无凝露或结冰)
    - 湿度范围: 5% 至 95%
    其他参数
    - 振动和冲击测试: 在X、Y、Z三个方向上各承受50m/s²加速度的振动80分钟,在六个方向上承受500 m/s²的冲击5次
    - 端子盖模型: XW5E-P1.5-1.1-1
    - 短条配件: XW5S-P1.5-2@, XW5S-P2.5-2@, XW5S-P4.0-2@

    产品特点和优势


    - 更小的尺寸: 推入式接线端子块相较于传统接线端子块尺寸更小,最小宽度可达到3.5mm,有效节省空间。
    - 可靠的连接: 提供坚固的持力能力,确保导线连接的稳定性。
    - 易操作性: 采用“免手操作”结构,可以手持螺丝刀进行接线,减少导线安装的难度。
    - 多种颜色和规格选择: 提供不同颜色和规格的端子块以满足各种应用场景的需求。

    应用案例和使用建议


    - 应用实例: 用于制造自动化设备、能源分配系统、工业控制系统等场景。
    - 使用建议:
    - 在连接导线时,使用推荐的平头螺丝刀和端子插孔来确保稳固连接。
    - 确保插入的导线数量不超过每个接线孔一个。
    - 安装端子块前,请先关闭电源供应以避免触电危险。

    兼容性和支持


    - 兼容其他设备: 推入式接线端子块具有良好的兼容性,易于与其他电子元件配合使用。
    - 技术支持和维护: 提供详尽的安装和维护指南,并附有保修条款,确保用户的长期利益。

    常见问题与解决方案


    - 问题1: 导线难以插入接线孔
    - 解决方案: 检查导线直径是否符合推荐规格,必要时使用合适的压线钳和适配器。
    - 问题2: 端子盖未正确安装
    - 解决方案: 确认所有部件均按正确顺序装配,检查是否有遗漏或错误装配的部件。

    总结和推荐


    这款推入式接线端子块凭借其紧凑设计、稳定可靠的连接性能以及丰富的规格选项,成为工业应用中的理想选择。它不仅可以有效节约控制面板的空间,还能提供出色的电气特性和机械稳定性。对于需要高效、可靠接线解决方案的应用场景,强烈推荐使用此款产品。

XW5S-P1.5-5BL参数

参数
零件状态 在售
包装方式 散装

XW5S-P1.5-5BL厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5S-P1.5-5BL数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XW5S-P1.5-5BL XW5S-P1.5-5BL数据手册

XW5S-P1.5-5BL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.0048 ¥ 50.7406
10+ $ 4.9171 ¥ 41.1501
25+ $ 4.6089 ¥ 38.5704
50+ $ 4.3888 ¥ 36.7288
100+ $ 4.1792 ¥ 34.975
250+ $ 4.0997 ¥ 34.3092
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.74
