GX-EC0241

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron I/O单元 编码器输入, 用于gx 系列
供应商型号: 653-GX-EC0241
供应商: Mouser
标准整包数: 1

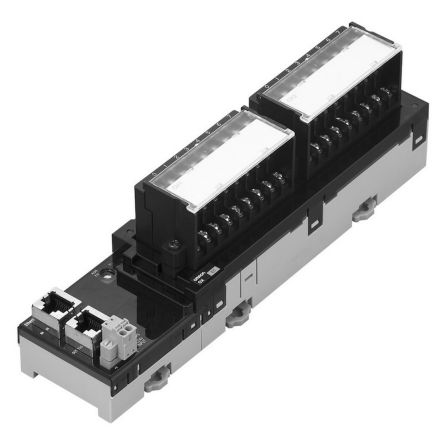

OMRON/欧姆龙 其他工具 GX-EC0241

GX-EC0241概述

    CSMGXDSE99 技术手册:GX-Series EtherCAT远程I/O终端

    1. 产品简介


    产品概述
    本手册描述的是Omron公司生产的GX-Series系列EtherCAT远程I/O终端,适用于需要高速通信的应用场合。该系列产品包括数字I/O终端、模拟I/O终端、编码器输入终端和扩展单元。这些模块可以实现不同类型的信号输入和输出,包括开关信号、模拟信号(如0-5V或4-20mA),并执行A/D或D/A转换。此外,编码器输入终端可处理来自编码器的脉冲输入信号,从而实现更复杂的数据采集与处理任务。

    2. 技术参数


    基本规格
    - 电源电压:20.4至26.4VDC(24VDC ±15%至+10%)
    - 噪声抵抗:符合IEC 61000-4-4标准,2kV(电源线)
    - 振动抵抗:频率范围10到60Hz,振幅0.7mm;频率范围60到150Hz,加速度50m/s²;方向为X、Y、Z轴,持续时间80分钟
    - 冲击抵抗:加速度150m/s²,振幅0.7mm;加速度100m/s²,沿三个轴方向各三次
    - 绝缘强度:600VAC(隔离电路间)
    - 隔离电阻:20MΩ或更高(隔离电路间)
    - 工作温度范围:-10°C至55°C
    - 工作湿度范围:25%至85%(无冷凝)
    - 存储温度范围:-25°C至65°C
    - 存储湿度范围:25%至85%(无冷凝)
    数字I/O终端规格
    - 输入点数:16个
    - 输出点数:16个
    - 输入电源电流消耗:最大90mA(20.4至26.4VDC电源电压下)
    - 输出电源电流消耗:最大90mA(20.4至26.4VDC电源电压下)
    - 重量:最大180g
    - 输入滤波值:无滤波、0.5ms、1ms、2ms、4ms、8ms、16ms、32ms(默认设置为1ms)
    - 短路保护功能:无
    模拟I/O终端规格
    - 输入点数:16个
    - 输出点数:16个
    - 输入电源电流消耗:最大90mA(20.4至26.4VDC电源电压下)
    - 输出电源电流消耗:最大90mA(20.4至26.4VDC电源电压下)
    - 重量:最大180g
    - 输出负载电流:最大0.5A/通道,4.0A/公共端
    - 残留电压:最大1.2V(0.5ADC,每通道输出端与G端之间)
    - 泄漏电流:最大0.1mA
    - 短路保护功能:无
    继电器输出终端规格
    - 输出点数:16个
    - 额定负载:电阻负载,250VAC 2A/通道,共用端8A;30VDC 2A/通道,共用端8A
    - 额定通电电流:3A/通道
    - 最大接触电压:250VAC,125VDC
    - 最大接触电流:3A/通道
    - 最大切换能力:750VAAC,90WD
    - 最小适用负载:参考值5VDC 1mA
    - 机械使用寿命:最少20,000,000次操作
    - 电气使用寿命:最少100,000次操作
    - 重量:最大290g
    - 输出电源电流消耗:最大210mA(20.4至26.4VDC电源电压下)
    - 短路保护功能:无
    其他规格
    - 通讯协议:EtherCAT专用协议
    - 调制方式:基带
    - 波特率:100Mbps
    - 物理层:100BASE-TX(IEEE802.3)
    - 节点地址设定方法:拨码开关设定,数值范围1至99;软件设定,数值范围1至65535

    3. 产品特点和优势


    GX-Series EtherCAT远程I/O终端具有多项显著特点,使其在多种工业自动化应用中脱颖而出:
    - 高速通信:基于EtherCAT协议,确保快速可靠的数据传输。
    - 灵活配置:提供多种类型的I/O终端(数字、模拟、编码器输入等)以及扩展单元,可根据实际需求自由组合。
    - 简便安装:通过可拆卸式螺丝端子方便维护。
    - 多功能设置:支持拨码开关与软件两种节点地址设置方式,便于维护时识别节点。
    - 强抗干扰性:符合IEC标准,具备高噪声及振动防护能力。
    - 多样输入/输出选项:支持不同类型传感器(如NPN/PNP),满足不同应用场景的需求。

    4. 应用案例和使用建议


    GX-Series EtherCAT远程I/O终端在各类自动化设备及控制系统中有广泛应用。例如,在机床控制中,通过数字I/O模块可以实时监控和控制机床状态;在过程控制系统中,模拟I/O模块则能精确采集各种工艺参数。
    使用建议
    - 在设计系统时,需根据实际需要选择合适的I/O终端类型和数量,以保证系统的稳定性和可靠性。
    - 配置节点地址时,建议优先采用拨码开关设定,以便于现场维护与调试。
    - 注意电源电压的选择,避免过高或过低导致设备损坏。
    - 为防止误操作,可启用短路保护功能,延长设备寿命。

    5. 兼容性和支持


    GX-Series产品设计兼容多种标准,如支持EtherCAT通信协议,并可与OMRON Sysmac Studio等软件配合使用。同时,Omron公司提供了详尽的技术文档和支持服务,确保客户能够顺利进行产品选型、安装调试和后续维护。

    6. 常见问题与解决方案


    问题1:设备启动后无法正常通讯
    - 原因:可能是电源电压不正确或连接线路有问题。
    - 解决办法:检查电源电压是否在允许范围内,并重新连接通讯电缆。
    问题2:输入信号响应慢
    - 原因:可能由于设置的输入滤波值过高。
    - 解决办法:调整输入滤波值,适当减小滤波时间。
    问题3:输出信号不稳定
    - 原因:可能因为输出负载过大或输出电流设置不当。
    - 解决办法:检查负载情况,调整输出电流设置,必要时增加外部保护措施。

    7. 总结和推荐


    综上所述,GX-Series EtherCAT远程I/O终端凭借其卓越的性能、广泛的应用范围以及完善的售后支持体系,无疑是工厂自动化领域的理想选择。无论是对于初学者还是资深工程师而言,它都能带来高效便捷的操作体验。因此,强烈推荐在各类工业自动化项目中选用GX-Series产品。

GX-EC0241参数

参数
零件状态 在售
包装方式 散装

GX-EC0241厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

GX-EC0241数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 GX-EC0241 GX-EC0241数据手册

GX-EC0241封装设计

查看详情并下载
Symbol
Footprint
3D Model
