首页  >  产品百科  >  G6CU-1117P-US-DC5

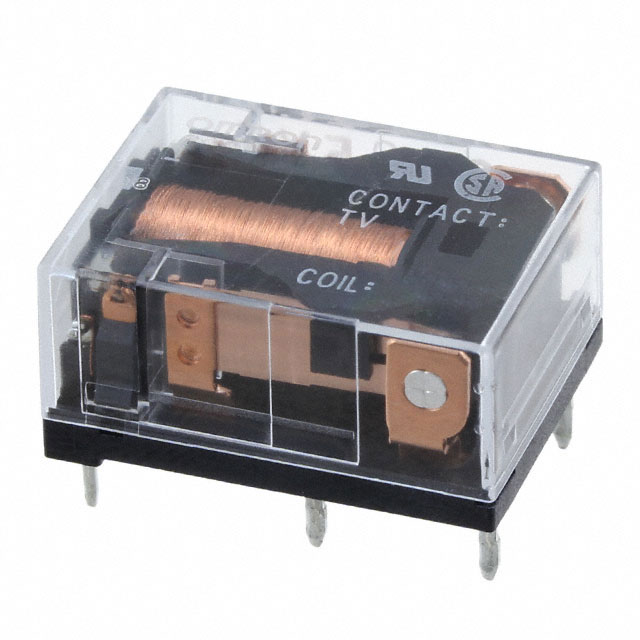

G6CU-1117P-US-DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, 5V 直流线圈电压, 切换电流10A, 单极常开
供应商型号: N-G6CU-1117P-US-DC5
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6CU-1117P-US-DC5

G6CU-1117P-US-DC5概述

    G6C PCB Power Relay:紧凑高容量继电器

    产品简介


    G6C PCB Power Relay 是一款专为小型化设计的高容量继电器,适用于需要节省空间的应用场合。该继电器具有单刀单掷(SPST-NO)和双位单掷(SPST-NO + SPST-NC)配置,适用于各种功率切换和输出需求。继电器的额定电流分别为10A(SPST-NO)和8A(SPST-NO + SPST-NC),同时具备低功耗和小型化的特性,尺寸仅为20 × 15 × 10毫米(长 × 宽 × 高)。G6C系列还提供可以超声波清洁的型号。

    技术参数


    | 参数 | 值 |

    | 尺寸(长 × 宽 × 高) | 20 × 15 × 10 毫米 |
    | 最大功率消耗 | 200 mW |
    | 接触形式 | SPST-NO (1a), SPST-NO (1a) + SPST-NC (1b) |
    | 额定电压范围 | 3VDC 至 24VDC |
    | 额定电流(SPST-NO) | 10A @ 250VAC |
    | 额定电流(SPST-NO + SPST-NC) | 8A @ 250VAC |
    | 最大开关电压 | 380 VAC, 125 VDC |
    | 接触电阻 | 30 mΩ 最大 |
    | 操作时间(设置) | 10ms 最大 |
    | 释放时间(重置) | 10ms 最大 |
    | 工作温度范围 | -25°C 至 70°C |
    | 湿度范围 | 5% 至 85% |

    产品特点和优势


    - 小型高容量:体积小且容量大,能够满足高电流需求。
    - 双位接触系统:提供单刀单掷(SPST-NO)和双位单掷(SPST-NO + SPST-NC)配置。
    - 超声波清洁功能:某些型号可进行超声波清洁,提高使用寿命和可靠性。
    - 低功耗:最低仅需200mW,有助于降低整体能耗。
    - 坚固耐用:振动和冲击测试证明了其在恶劣条件下的耐用性。

    应用案例和使用建议


    G6C系列继电器广泛应用于各种控制设备中,例如工厂自动化、建筑自动化、通信系统及汽车电子等。为了确保最佳性能,在安装时需要注意保持足够的散热空间,以避免过热导致的性能下降。在高湿度环境下使用时,建议增加防潮措施,如使用干燥剂等。

    兼容性和支持


    G6C系列继电器与其他标准电子元器件和设备兼容,可以通过订购合适的连接座来方便地安装。供应商提供了详细的安装指南和支持服务,确保用户能够快速准确地完成安装并进行维护。

    常见问题与解决方案


    - 问题:如何识别继电器的正负极?
    - 解决方案:参考手册中的接线图或标识,仔细检查继电器的端子排列。
    - 问题:继电器出现故障怎么办?
    - 解决方案:首先检查电源电压是否稳定,然后确认负载和环境条件是否符合要求。如果仍无法解决问题,应及时联系制造商的技术支持。

    总结和推荐


    G6C PCB Power Relay凭借其紧凑的设计、高可靠性和广泛的适用性,成为了市场上的一款优秀产品。其出色的耐用性和低功耗特性使其成为控制设备和自动化系统的理想选择。我们强烈推荐此产品给需要高效能、低成本解决方案的用户。

G6CU-1117P-US-DC5参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.2mm*10mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G6CU-1117P-US-DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6CU-1117P-US-DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6CU-1117P-US-DC5 G6CU-1117P-US-DC5数据手册

G6CU-1117P-US-DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
32+ $ 3.3602 ¥ 28.5617
500+ $ 3.2651 ¥ 27.7534
1000+ $ 3.06 ¥ 26.01
库存: 50
起订量: 32 增量: 1
交货地:
最小起订量为:32
合计: ¥ 913.97
直接购买
加入购物车
