XW6TCOM25X40RD

产品分类:
厂牌: OMRON/欧姆龙
产品描述: Omron 导轨式接线端子排, XW6T系列, 红色, 螺钉拧紧端接, 24A
供应商型号: 1863443
供应商: 欧时
标准整包数: 1

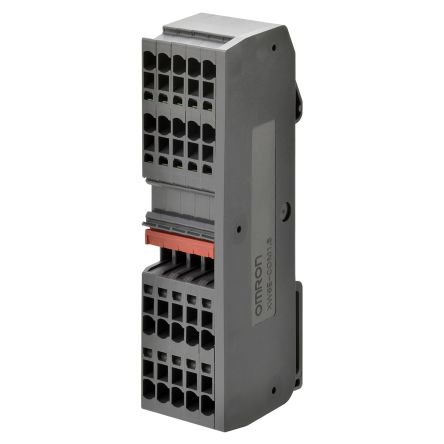

OMRON/欧姆龙  XW6TCOM25X40RD

XW6TCOM25X40RD概述


    产品简介


    Common Terminal Blocks with Visible Indicators (XW6T)
    Common Terminal Blocks with Visible Indicators是欧姆龙公司推出的一种适用于控制面板的电子元器件,旨在简化布线并提高系统可靠性。这些终端块主要应用于自动化控制系统、工业机械等领域。通过使用内置指示器,该产品可以显著减少操作复杂度,并有助于快速检测连接状态,从而有效提升系统的维护效率。

    技术参数


    - 型号命名规则
    - 示例:XW6T-COM1.5X8RD

    - 技术规格
    - 最大适用导线截面积:1.5 mm²(细绞线)/ 2.5 mm²(细绞线)
    - 最小导线截面积:
    - 固态导线:0.14 mm²
    - 细绞线:0.08 mm²
    - 绝缘材料:PA树脂
    - 防火等级:UL94 V-0
    - 额定电压:
    - IEC标准:500 V (1.5 mm²), 800 V (2.5 mm²)
    - UL标准:300 V
    - 额定电流:
    - IEC标准:17.5 A (1.5 mm²), 24 A (2.5 mm²)
    - UL标准:15 A/AWG14 (固态导线), 10 A/AWG16
    - 耐压强度:1,890 VAC/1 min (1 mA max)
    - 工作环境
    - 温度范围:-40°C 到 55°C
    - 湿度范围:5% RH 至 95% RH

    产品特点和优势


    - 指示器功能:终端块上的指示器可以直观显示连接状态,无需依赖技能熟练的操作员进行检查。
    - 紧凑设计:采用短棒设计,简化连接过程,实现更小的控制面板尺寸。
    - 免维护特性:Push-In Plus技术确保连接紧固,无需担心松动问题,提供了免维护操作。
    - 安全性高:具备出色的抗振动和抗冲击能力,适用于恶劣环境。

    应用案例和使用建议


    应用案例:常见的应用包括自动生产线、工业机器人、电机控制系统等。在这些应用场景中,终端块作为关键组件负责各种信号和电源的连接和传输。
    使用建议:
    - 在安装时,务必按照手册要求正确连接导线,并注意保护暴露的金属部分以防止电击。
    - 使用前检查导线是否有破损或变色现象,确保连接可靠。
    - 定期检查指示器的状态,以便及时发现潜在的连接问题。

    兼容性和支持


    - 兼容性:这些终端块可以与其他符合IEC和UL标准的电子元件无缝对接,便于集成到现有系统中。
    - 技术支持:厂商提供全面的技术支持服务,包括产品培训、安装指导和故障排除等。

    常见问题与解决方案


    - Q1: 指示器不亮?
    - A1: 检查连接是否稳固,确保导线已正确插入并接触到导电部位。

    - Q2: 连接不稳定,容易松动?
    - A2: 确认是否使用正确的工具进行压接,并按照说明书中的步骤操作。

    总结和推荐


    综合评估:Common Terminal Blocks with Visible Indicators是一款高性能且易于维护的产品,具有诸多优势,适合在各种工业环境中使用。其独特的指示器功能和紧凑设计使其成为控制系统中的理想选择。强烈推荐此款终端块给需要高效布线和可靠连接的工程人员和设计师们。

XW6TCOM25X40RD厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。
