G3VM-401AY2

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: SXE-G3VM-401AY2
供应商: 海外现货
标准整包数: 1

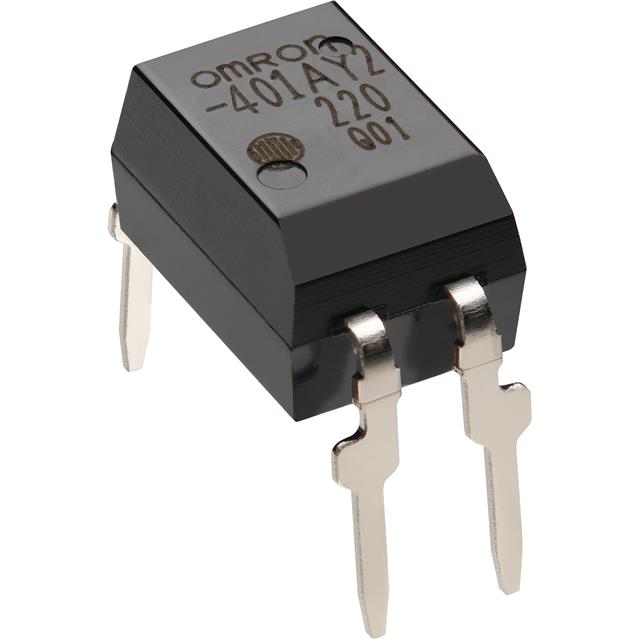

OMRON/欧姆龙  G3VM-401AY2

G3VM-401AY2概述


    产品简介


    G3VM系列MOS FET继电器是一种小型表面贴装型DIP4封装的固态继电器(SSR)。这些继电器具有高介电强度特性,适用于多种工业和消费电子应用。G3VM系列提供从40V到600V的负载电压选项,能够承受高达110°C的工作温度,特别适合需要耐高温环境的应用。

    技术参数


    | 参数名称 | 标准型号 | 高温型号 |
    |
    | 负载电压 (AC峰值/DC) | 40V/60V/200V/350V/400V/600V | 400V/600V |
    | 持续负载电流 (AC峰值/DC) | 2,000mA/500mA/250mA/100mA/120mA/90mA | 120mA/90mA |
    | 绝缘强度 (I/O之间) | 5,000 Vrms AC for 1 min | 5,000 Vrms AC for 1 min |
    | 工作环境温度 | -40°C~+85°C | -40°C~+110°C |
    | 储存环境温度 | -55°C~+125°C | -55°C~+125°C |
    | 引脚数量 | 4引脚 | 4引脚 |

    产品特点和优势


    1. 高介电强度:G3VM系列继电器具有5,000 Vrms AC的绝缘强度,确保在高压环境中安全可靠。
    2. 宽工作温度范围:标准型号可以在-40°C至+85°C范围内工作,高温型号可以承受高达110°C的工作温度,适用于苛刻的环境条件。
    3. 小体积和高集成度:DIP4封装设计使得这些继电器具有小巧的尺寸,非常适合空间受限的应用场合。
    4. 低功耗:高效率的MOS FET设计降低了功耗,延长了使用寿命。

    应用案例和使用建议


    应用案例
    - 智能电表:用于电能计量和控制。
    - 安防设备:用于信号的隔离和控制。
    - 可编程逻辑控制器 (PLC):用于工业自动化控制。
    - 通信设备:用于信号传输和隔离。
    使用建议
    1. 环境选择:根据具体的应用环境选择合适的型号,如需高温环境则选用高温型号。
    2. 接线注意:确保所有连接牢固且正确无误,避免短路或接触不良。
    3. 散热措施:在高负荷情况下,考虑增加散热片或风扇以防止过热。
    4. 维护保养:定期检查继电器的运行状态,确保良好的工作性能。

    兼容性和支持


    G3VM系列继电器支持标准DIP4封装,可以轻松与现有的电路板进行集成。Omron公司为这些继电器提供了广泛的技术支持和售后服务,包括在线文档、应用指南和技术咨询。用户还可以通过官方网站获取最新的产品资料和技术更新。

    常见问题与解决方案


    1. Q: 继电器频繁出现误触发怎么办?
    - A: 检查输入信号是否稳定,确认是否有噪声干扰。如存在问题,则需要采取滤波措施或者优化信号线路。

    2. Q: 输出电流不足如何解决?
    - A: 确认负载是否符合继电器的最大额定值。如超出额定值,则需要更换更大功率的继电器。

    3. Q: 继电器寿命缩短怎么办?
    - A: 降低工作温度,减少连续工作的负载电流,确保良好的散热条件,定期进行维护和检查。

    总结和推荐


    G3VM系列MOS FET继电器是一款高度可靠的电子元件,以其高介电强度、宽工作温度范围和小体积等特点,适用于多种工业和消费电子产品。无论是智能电表、安防设备还是通信设备,这些继电器都能表现出色。推荐在需要高压、高温和紧凑设计的应用中使用这些继电器。

G3VM-401AY2参数

参数
包装方式 管装

G3VM-401AY2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-401AY2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 G3VM-401AY2 G3VM-401AY2数据手册

G3VM-401AY2封装设计

查看详情并下载
Symbol
Footprint
3D Model
