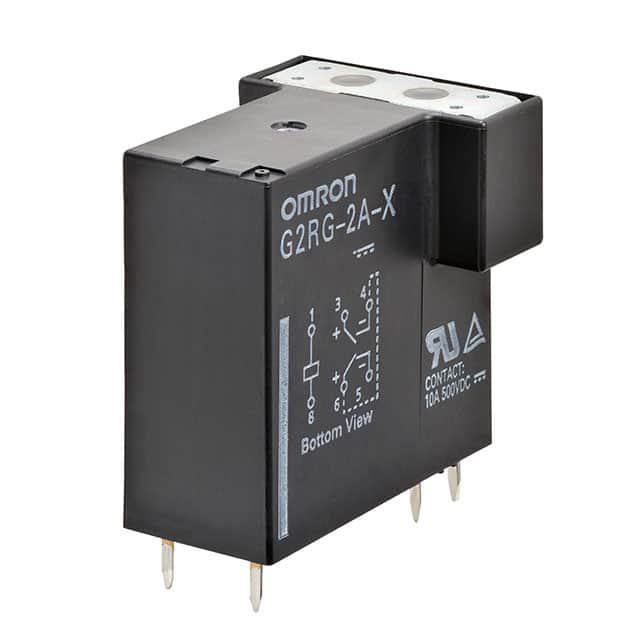

G2RG-2A-X DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 插件 通孔安装
供应商型号: ET-3861035
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RG-2A-X DC24

G2RG-2A-X DC24概述

    # G2RG-X PCB Power Relay 技术手册

    产品简介


    基本介绍
    G2RG-X 是一款适用于 PCB(印刷电路板)的功率继电器,型号为 G2RG-X。它主要用于需要高电压和电流控制的应用场合。该继电器具有出色的切换能力和高绝缘强度,适合用于各种高要求的应用场景,如能量存储系统等。
    主要功能
    - 高电压开关能力:可承受 500 VDC 的电压,并能切换高达 10 A 的电流。
    - 高绝缘强度:绝缘距离大于 8 mm,冲击耐压可达 10 kV。
    - 双重认证:UL 和 TÜV 认证。
    应用领域
    - 能量存储系统
    - 工业自动化
    - 电力控制系统
    - 通信设备

    技术参数


    线圈参数
    - 额定电压:12 VDC 或 24 VDC
    - 电流:12 VDC 时为 66.6 mA;24 VDC 时为 33.3 mA
    - 电阻:12 VDC 时为 180 Ω;24 VDC 时为 720 Ω
    - 工作电压范围:最大允许电压 110%,最小 80%
    接触参数
    - 接触形式:DPST-NO(双极单掷)
    - 额定负载:10 A(500 VDC)
    - 承载电流:8 A
    - 最大切换电压:500 VDC
    - 最大切换电流:10 A
    - 接触电阻:最大 100 mΩ
    - 操作时间:最大 15 ms
    - 释放时间:最大 5 ms
    - 切换频率:机械 18,000 次/小时,电气 1,800 次/小时
    绝缘和电性能
    - 绝缘电阻:最小 1,000 MΩ
    - 介电强度:线圈和接点间 5,000 VAC,不同极性接点间 3,000 VAC,相同极性接点间 1,000 VAC
    - 冲击耐压:10 kV(1.2 x 50 μs)
    环境参数
    - 振动抵抗:破坏性振动 10 到 55 到 10 Hz,单振幅 0.75 mm(双振幅 1.5 mm)
    - 冲击抵抗:破坏性冲击 1,000 m/s²
    - 耐用性:机械 1,000,000 次,电气 10,000 次(500 VDC 10 A)
    - 操作温度:-40°C 至 85°C
    - 操作湿度:5% 至 85%

    产品特点和优势


    特点
    - 高可靠性:通过 UL 和 TÜV 认证,确保在恶劣环境下的稳定运行。
    - 高绝缘强度:8 mm 的绝缘距离和 10 kV 的冲击耐压。
    - 高切换能力:可以承受 500 VDC 10 A 的高电压电流负载。
    优势
    - 适用广泛:适用于多种工业和电力控制应用。
    - 易于集成:设计简单,易于安装在 PCB 上。
    - 长期耐用:机械耐用性达 1,000,000 次操作,电气耐用性 10,000 次操作(500 VDC 10 A)。

    应用案例和使用建议


    应用案例
    该继电器可用于能量存储系统,确保系统能够在高电压条件下稳定运行。例如,在风力发电或太阳能电池系统中,需要精确控制能量的存储和释放,G2RG-X 可以确保系统的安全性和稳定性。
    使用建议
    - 正确接线:确认继电器的接点具有极性,避免错误接线导致电路无法断开。
    - 适当冷却:避免在高温环境中使用,以减少热效应对继电器的影响。
    - 安全措施:考虑添加安全电路,以降低可能的故障风险。

    兼容性和支持


    兼容性
    - 该继电器设计为适用于 2 极串联布线,与大多数工业控制器兼容。
    - 提供 12 VDC 和 24 VDC 额定电压选项。
    支持
    - 官方技术支持和售后服务。
    - 在线 CAD 数据可供下载,便于工程师进行产品集成和设计。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:接点无法可靠断开。
    - 解决方案:检查是否有腐蚀或灰尘污染,确保接点清洁。
    2. 问题:操作过程中出现异常噪音。
    - 解决方案:确认连接稳固,没有松动,重新测试。
    3. 问题:电气耐久性不足。
    - 解决方案:遵循正确的操作条件和环境,避免超负荷使用。

    总结和推荐


    综合评估
    G2RG-X 功率继电器具备高电压和高电流的处理能力,优异的绝缘性能和认证,非常适合应用于高要求的工业自动化和电力控制系统。其出色的耐用性和可靠的操作性能使其成为许多高端应用的理想选择。
    推荐使用
    我们强烈推荐 G2RG-X 功率继电器,特别是对于需要高电压和大电流处理的应用场景。它提供了卓越的性能和可靠的使用寿命,确保您的系统在极端条件下也能正常运行。

G2RG-2A-X DC24参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

G2RG-2A-X DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RG-2A-X DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RG-2A-X DC24 G2RG-2A-X DC24数据手册

G2RG-2A-X DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
