G5Q-14-EU DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20.3mm*10.3mm*15.8mm
供应商型号: 653-G5Q14EUDC24
供应商: Mouser
标准整包数: 1

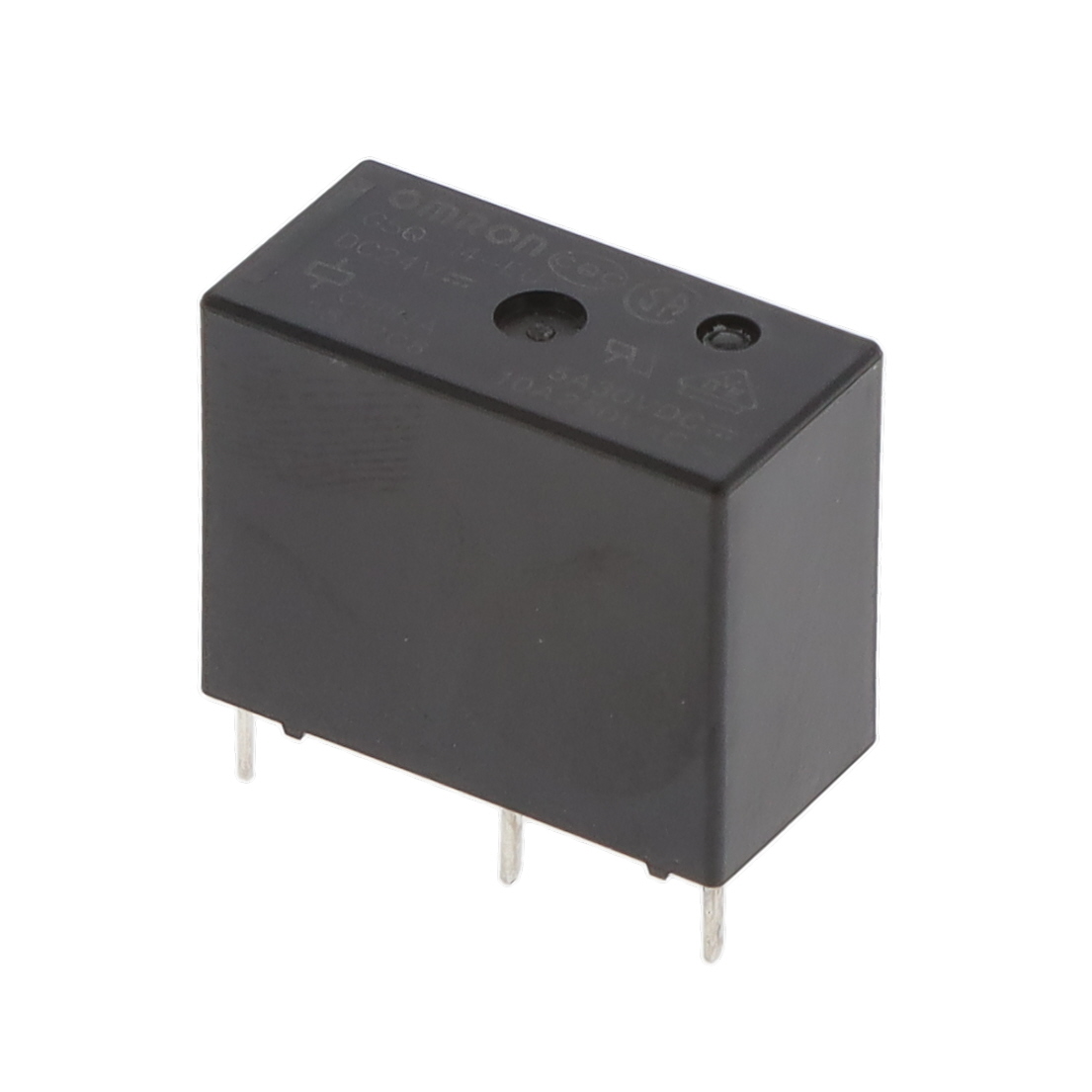

OMRON/欧姆龙 其他继电器 G5Q-14-EU DC24

G5Q-14-EU DC24概述

    电子元器件技术手册:G5Q PCB Power Relay

    产品简介


    G5Q PCB Power Relay是一款小型功率继电器,采用1极10A的设计,适用于多种负载。其主要功能是作为开关组件,在控制系统、家用电器、照明控制及楼宇自动化等领域有着广泛应用。此产品还包括用于能量节约的单绕组和双绕组保持型继电器,使其成为高性能、低功耗的理想选择。

    技术参数


    | 参数 | 描述 |

    | 类型 | 单侧稳定,单绕组保持,双绕组保持 |
    | 极数 | 1极 |
    | 接触形式 | SPST-NO(单刀单掷常开),SPDT(单刀双掷) |
    | 封装等级 | 非密封、密封 |
    | 分类 | 标准、高容量、电阻负载、涌流负载、电机负载、高涌流负载 |
    | 端口数 | 单侧 |
    | 触点材料 | 银合金(无镉) |
    | 额定电压 | 3VDC、5VDC、9VDC、12VDC、24VDC |
    | 额定电流 | SPST-NO(10A),SPDT(3A) |
    | 绝缘电阻 | 最小1000MΩ |
    | 工作温度范围 | -40°C至105°C |

    产品特点和优势


    1. 节能特性:可选单绕组和双绕组保持型,支持电压保持和脉宽调制(PWM)控制,有效减少功耗。
    2. 高可靠性:经过UL 508认证,满足IEC/EN 60335-1标准。
    3. 多功能性:适应各种负载类型,如电阻负载、涌流负载和电机负载,通过型号扩展支持不同的应用需求。
    4. 紧凑设计:轻量且小巧,易于集成到多种设备中。

    应用案例和使用建议


    应用场景
    - 控制系统输出
    - 家用电器
    - 照明控制
    - 楼宇自动化
    - FA I/O模块
    使用建议
    - 在选用G5Q继电器时,根据具体的应用负载类型选择合适的型号,例如对于电机负载,建议选择-EL3类型以确保可靠切换。
    - 考虑环境因素(如温度和湿度)的影响,选择适合特定工作条件的型号。
    - 根据系统的电源要求选择额定电压和电流,避免过载导致损坏。

    兼容性和支持


    - 兼容性:G5Q系列继电器与标准PCB板兼容,支持不同的封装和接触形式。
    - 技术支持:联系OMRON销售代表获取更多关于管装型号的信息。

    常见问题与解决方案


    1. 问题:继电器无法正常吸合
    - 解决办法:检查电源电压是否符合规定值,同时确认接线是否正确。
    2. 问题:继电器寿命不足
    - 解决办法:确认应用的负载类型和工作条件是否合适,必要时更换适用的型号。

    总结和推荐


    G5Q PCB Power Relay以其高效能、低功耗的特点,在控制系统、家用电器等领域的应用具有显著优势。特别是在需要高可靠性和多负载类型支持的应用中,G5Q表现卓越。因此,我们推荐使用此产品以提高系统的可靠性和稳定性。

G5Q-14-EU DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.3mm*10.3mm*15.8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G5Q-14-EU DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5Q-14-EU DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5Q-14-EU DC24 G5Q-14-EU DC24数据手册

G5Q-14-EU DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.313 ¥ 49.3844
10+ $ 4.587 ¥ 42.6362
25+ $ 4.0284 ¥ 37.444
100+ $ 3.9528 ¥ 36.7413
250+ $ 3.4776 ¥ 32.3243
500+ $ 3.3705 ¥ 31.3288
1000+ $ 3.339 ¥ 31.0361
2500+ $ 3.3285 ¥ 30.9384
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
