H3Y-4 AC100-120 10S

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: H3Y-4 AC100-120 10S
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他工具 H3Y-4 AC100-120 10S

H3Y-4 AC100-120 10S概述


    产品简介

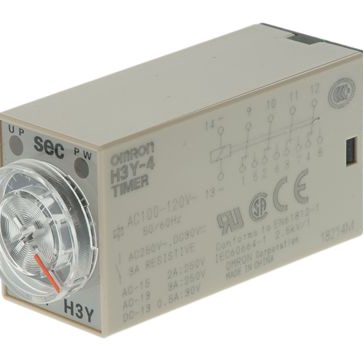

    Solid-state Timer(固态定时器)H3Y
    H3Y是一款小型固态定时器,设计用于与MY继电器兼容。它具备多功能电源电压支持,易于时间设置,并具有多种输出配置选项。该定时器适用于各种工业和商业应用,包括自动化控制、机械设备以及照明系统等。

    技术参数


    - 时间范围:0.04秒到3小时
    - 供电电压:24 VAC, 100-120 VAC, 200-230 VAC (50/60 Hz); 12 VDC, 24 VDC, 48 VDC, 125 VDC, 100-110 VDC
    - 额定功率消耗:
    - 100-120 VAC: 继电器开启时约1.8 VA (1.6 W);关闭时约1 VA (0.6 W)
    - 200-230 VAC: 继电器开启时约2.2 VA (1.8 W);关闭时约1.5 VA (1.1 W)
    - 24 VAC: 继电器开启时约1.8 VA (1.4 W);关闭时约0.3 VA (0.2 W)
    - 12 VDC: 继电器开启时约1.1 W;关闭时约0.1 W
    - 24 VDC: 继电器开启时约1.1 W;关闭时约0.1 W
    - 48 VDC: 继电器开启时约1.2 W;关闭时约0.3 W
    - 100-110 VDC: 继电器开启时约1.6 W;关闭时约0.4 W
    - 125 VDC: 继电器开启时约1.6 W;关闭时约0.4 W
    - 控制输出:
    - H3Y-2(-0): 5 A at 250 VAC,电阻负载 (cosφ = 1)
    - H3Y-4(-0): 3 A at 250 VAC,电阻负载 (cosφ = 1)

    产品特点和优势


    1. 时间精度高:最大时间为±1%,在0.5秒范围内为±1%±10毫秒。
    2. 大透明调节旋钮:便于进行时间设置,可以用平头螺丝刀或菲利普斯螺丝刀进行调节。
    3. 兼容性:针脚配置与MY Power Relay兼容。
    4. LED状态指示:可直观显示电源和输出状态。
    5. 符合EMC标准:通过EN61812-1认证,并获得UL和CSA批准。

    应用案例和使用建议


    应用案例
    H3Y定时器广泛应用于自动化控制系统中,例如机器的定时启动、生产线的延迟启动等。根据手册中的数据,H3Y-2可以切换125 VDC下的最大电流为0.6 A(当cosφ=1),最大电流为0.2 A(当L/R为7 ms)。这些特性使其非常适合于需要精确控制的工业应用。
    使用建议
    1. 散热管理:确保相邻的H3Y定时器之间保持至少5毫米的距离,以促进散热。
    2. 电源选择:不要使用变频器的输出作为电源,参考《安全须知》中的详细说明。
    3. 环境条件:避免将H3Y放置在温度高于50°C或存在灰尘、腐蚀性气体的地方。

    兼容性和支持


    H3Y定时器提供了一系列配件,如PYF@A、PY@、PY@-02或PY@QN(2),这些配件可以单独订购。此外,还提供了不同的安装孔配置和连接方式,使得安装更加灵活。

    常见问题与解决方案


    1. 问题:长时间处于计时模式可能导致内部零件损坏。
    - 解决方案:建议使用继电器来延长H3Y的使用寿命。
    2. 问题:不适当的电压可能导致内部元件损坏。
    - 解决方案:严格按照规定的电压范围使用H3Y,例如,12-24 VDC模型输入超过100 V可能导致内部元件损坏。

    总结和推荐


    H3Y定时器凭借其高精度、多功能性和良好的电气特性,在众多工业和商业应用中表现出色。它的设计和制造严格遵循相关安全和性能标准,使其成为可靠的选择。对于需要高精度和灵活性的应用场景,强烈推荐使用H3Y定时器。

H3Y-4 AC100-120 10S参数

参数
长*宽*高 28mm(长度)*21.5mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装
