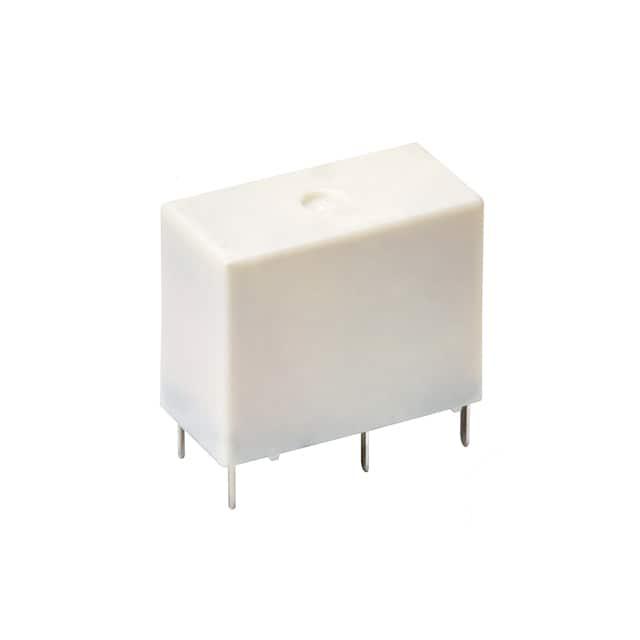

G5Q-1A4-EL3-HA DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5Q系列, 12V 直流线圈电压, 切换电流10A, 单刀单掷
供应商型号: G5Q-1A4-EL3-HA DC12
供应商: 国内现货
标准整包数: 100
OMRON/欧姆龙 其他继电器 G5Q-1A4-EL3-HA DC12

G5Q-1A4-EL3-HA DC12概述

    G5Q-EL/-EL2/-EL3 PCB Power Relay 技术手册

    产品简介


    G5Q系列是欧姆龙公司生产的一款微型高性能电源继电器。它包含三个子型号:G5Q-EL、G5Q-EL2 和 G5Q-EL3。这些继电器主要用于家用电器、楼宇自动化、照明控制等领域。它们不仅满足IEC/EN 60335-1标准,还具有高可靠性、长寿命的特点,适用于各种电力负载切换的应用场合。

    技术参数


    - 型号分类:
    - G5Q-EL: 适用于阻性负载。
    - G5Q-EL2: 适用于冲击负载。
    - G5Q-EL3: 适用于电机负载。
    - 额定电压和电流:
    - 额定电压:5 VDC、12 VDC、24 VDC。
    - 额定电流:10 A(G5Q-EL)、5 A(G5Q-EL2)、3 A(G5Q-EL3)。
    - 操作和释放电压:
    - 必须操作电压:75% 最大额定电压。
    - 必须释放电压:5% 最小额定电压。
    - 最大电压:190% 额定电压。
    - 其他参数:
    - 接触电阻:最大100 mΩ。
    - 操作时间:最大10 ms。
    - 释放时间:最大5 ms。
    - 绝缘电阻:最小1,000 MΩ(500 VDC)。
    - 绝缘强度:线圈与接触之间的耐压4,000 VAC,同极性接触之间的耐压1,000 VAC。
    - 脉冲耐压:线圈与接触之间的脉冲耐压8 kV。

    产品特点和优势


    - 高性能:
    - G5Q-EL型号相比标准型具有更高的性能,能够承受最少100,000次开关操作,且额定电流达到10 A。
    - G5Q-EL2型号具有高浪涌电流能力(浪涌电流可达40 A),符合UL508 TV3标准。
    - G5Q-EL3型号特别适合电机切换,具有高浪涌电流(浪涌电流可达30 A)且符合IEC/EN 60079-15标准。
    - 可靠性:
    - 机械耐久性高达10,000,000次操作。
    - 在不同负载下的电气耐久性分别为:100,000次(阻性负载)、25,000次(冲击负载)、50,000次(电机负载)。

    应用案例和使用建议


    - 应用案例:
    - 家用电器:如空调、冰箱、洗衣机等。
    - 楼宇自动化:如智能灯光控制系统。
    - 照明控制:如智能路灯系统。
    - 控制系统的输出:如工业自动化设备的输入/输出模块。
    - 使用建议:
    - 在使用前,请确认设备功能和安全性,特别是应用于安全关键系统时。
    - 遵循手册中提供的详细指南和注意事项。

    兼容性和支持


    - 兼容性:
    - G5Q系列继电器与多种电子设备和控制器兼容,适用于不同的应用场景。
    - 可根据需要选择不同型号以适应特定负载要求。
    - 支持:
    - 欧姆龙提供详细的技术文档和支持服务,确保客户能够在使用过程中获得充分的技术支持。

    常见问题与解决方案


    - 问题1: 接触电阻过高。
    - 解决方案: 确保接线正确无误,接触面清洁无污染。
    - 问题2: 操作或释放电压不正常。
    - 解决方案: 检查供电系统电压是否稳定,必要时更换电源模块。
    - 问题3: 发生故障。
    - 解决方案: 参考产品手册中的故障排除部分,必要时联系技术支持。

    总结和推荐


    综上所述,G5Q-EL/-EL2/-EL3系列继电器以其出色的性能、高可靠性及广泛的应用范围,在家用电器、楼宇自动化及工业控制等领域表现出色。我们强烈推荐此系列产品给需要高性能、高可靠性的继电器应用场合。

G5Q-1A4-EL3-HA DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm*10mm*15.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G5Q-1A4-EL3-HA DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5Q-1A4-EL3-HA DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5Q-1A4-EL3-HA DC12 G5Q-1A4-EL3-HA DC12数据手册

G5Q-1A4-EL3-HA DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 5.0787
库存: 885
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 507.87
