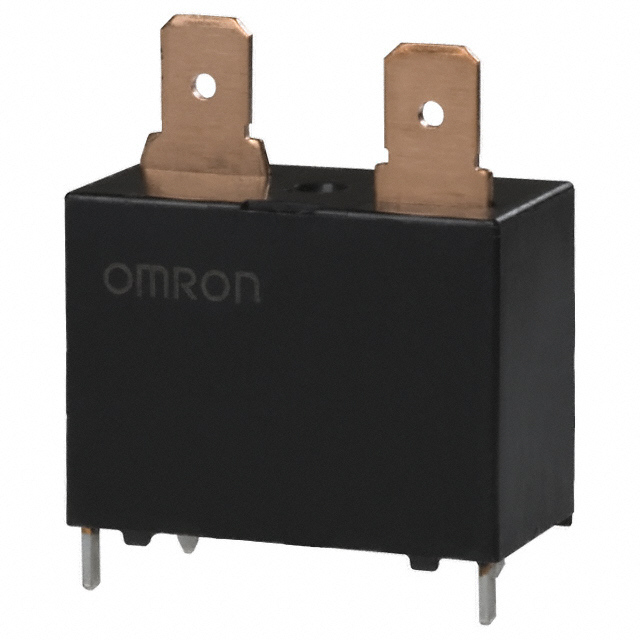

G4A-1A-E DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 30.5mm(长度)*33.5mm(高度)
供应商型号: 3776020
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G4A-1A-E DC5

G4A-1A-E DC5概述

    G4A PCB Power Relay 技术手册

    1. 产品简介


    G4A PCB Power Relay是一款小型单极继电器,专为高功率开关应用而设计。该继电器具有80A浪涌电流和20A切换/切断电流的能力,特别适合于电机负载的控制。该继电器体积小巧,拥有高功率开关能力和长寿命。此外,该继电器符合RoHS标准,保证环保要求。

    2. 技术参数


    - 额定电压:12 VDC 和 24 VDC
    - 额定电流(电阻负载):20 A
    - 最大开关电流:20 A
    - 最大开关电压:250 VAC
    - 必须动作电压(12 VDC):70% 最大额定电压
    - 必须释放电压(12 VDC):10% 最小额定电压
    - 最大可承受电压:160%
    - 功耗:0.9 W(12 VDC)
    - 切换频率(机械):18,000 次/小时
    - 耐用性(机械):至少 2,000,000 次操作
    - 绝缘电阻:最小 1,000 MΩ
    - 介电强度(线圈对触点):4,500 VAC,50/60 Hz,1分钟
    - 冲击耐受电压(线圈对触点):8.5 kV(1.2 x 50 μs)
    - 绝缘距离(线圈对触点):爬电距离 6.4 mm,电气间隙 3.2 mm
    - 工作温度范围:-20°C 至 60°C
    - 重量:约 23 克

    3. 产品特点和优势


    - 高功率开关能力:能够处理高达 80A 的浪涌电流,适用于电机负载的控制。
    - 长寿命:机械耐久性达 2,000,000 次操作,适合长期运行。
    - 环保合规:符合 RoHS 标准,环保安全。
    - 高抗干扰性:采用高性能绝缘材料,能有效抵抗噪音干扰。
    - 多样化终端:提供多种接线端子选项,便于安装和连接。

    4. 应用案例和使用建议


    - 应用实例:空调、电源开关等。
    - 使用建议:
    - 确保安装时留有足够的空间以促进良好的散热。
    - 使用指定规格的接线端子,避免不当的操作导致损坏。
    - 在非典型应用场景下,请咨询专业代表确认产品的适用性。

    5. 兼容性和支持


    - 兼容性:本产品具有标准接线端子,易于与其他设备连接。
    - 支持:制造商提供了详细的使用说明和技术支持,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:切换频率异常。
    - 解决方案:检查电路连接是否正确,确保无短路现象。
    - 问题2:接触不良。
    - 解决方案:检查接触面是否有氧化或污垢,必要时进行清洁。
    - 问题3:继电器过热。
    - 解决方案:检查散热条件,确保周围有足够的空气流通,避免长时间连续操作。

    7. 总结和推荐


    G4A PCB Power Relay是一款高效、可靠且环境友好的产品,非常适合需要高功率开关的场合。通过上述技术参数和应用案例的分析,可以确认其优异的性能和广泛的适用性。因此,强烈推荐在高功率开关应用中使用此产品。

G4A-1A-E DC5参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 30.5mm(长度)*33.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘,管装

G4A-1A-E DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G4A-1A-E DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G4A-1A-E DC5 G4A-1A-E DC5数据手册

G4A-1A-E DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
