XR2A1401N

产品分类: 用于IC/晶体管的插座
厂牌: OMRON/欧姆龙
产品描述: Conn DIP Socket SKT 14 POS 2.54mm Solder ST Thru-Hole
供应商型号:
供应商:
标准整包数: 0

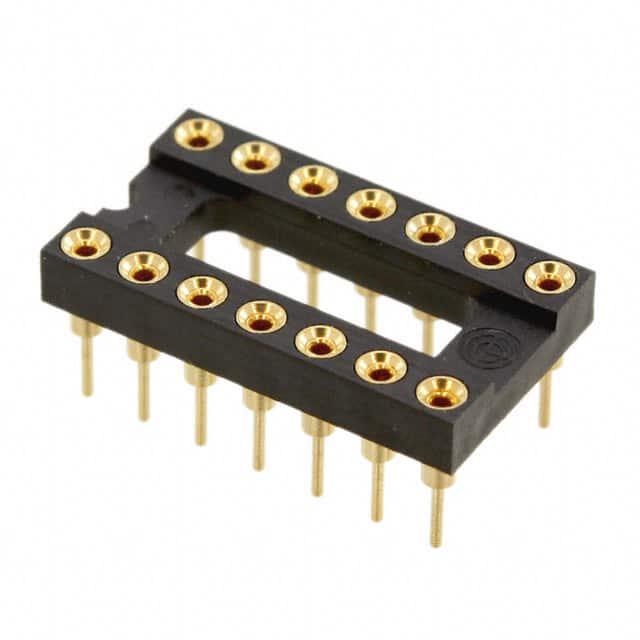

OMRON/欧姆龙 用于IC/晶体管的插座 XR2A1401N

XR2A1401N概述

    # OMRON IC Sockets XR2:高性能集成电路连接解决方案

    产品简介


    OMRON 的 IC Sockets XR2 系列产品专为高速数据处理设计,提供了卓越的可靠性与耐用性。这些插座适用于广泛的电子设备和应用领域,尤其是需要频繁插拔 IC 芯片的场景。XR2 系列通过多种设计和材料选择,确保了其稳定性和高性能表现。
    主要功能
    - 支持高频率数据传输。
    - 可承受瞬间断电。
    - 适合动态环境下使用,具有良好的抗振动和抗冲击性能。
    应用领域
    XR2 系列广泛应用于消费电子、工业自动化、通信设备、汽车电子以及医疗设备等领域。其灵活的设计能够满足各类应用需求,尤其适合需要高可靠性的场景。

    技术参数


    以下为 XR2 系列的技术规格和关键参数列表:
    | 参数类别 | 规格说明 |

    | 额定电流 | 1A |
    | 额定电压 | 300V AC |
    | 接触电阻 | ≤20mΩ(最大值)(在20mV、100mA条件下测试) |
    | 绝缘电阻 | ≥1,000MΩ(在500V DC条件下测试) |
    | 耐压强度 | 1,000V AC 1分钟(泄漏电流≤1mA) |
    | 插入力 | 最大3.92N(参考值) |
    | 拔出力 | 最小0.64N(参考值),金镀层条件下 |
    | 插拔耐久性 | 金镀层:100次(0.75μm),50次(0.25μm);焊锡镀层:20次 |
    | 适用电线尺寸 | AWG30, AWG28, AWG26, AWG24(实心线:直径0.25-0.51mm) |
    | 环境温度 | 工作范围:-55°C 至 +125°C(无结冰条件下) |

    产品特点和优势


    1. 高可靠性与稳定性
    XR2 系列采用圆柱形针脚及四点接触结构设计,有效提升了产品寿命和抗震动能力,能够在恶劣环境中保持长期稳定运行。
    2. 易用性与多样性
    接触孔径较大,便于插入导线;IC 引脚位于较高位置,确保了连接的牢固性。此外,XR2 提供开放框架、封闭框架、单排等多种形式,以适应不同设计需求。
    3. 广泛兼容性
    系列产品支持各种类型的终端,如直角 DIP、卷绕型、焊锡套管型等,进一步扩展了其应用场景。
    4. 安全认证
    符合 UL 和 CSA 标准,证明其质量和安全性已得到国际权威机构的认可。

    应用案例和使用建议


    应用场景
    XR2 系列常用于高性能计算机主板、服务器、交换机、路由器以及嵌入式系统中。例如,在通信设备中,XR2 插座可以快速更换损坏的芯片模块,提高维修效率。
    使用建议
    1. 在焊接过程中,需确保外护套不会超出电路板通孔暴露在外,避免因短路导致故障。
    2. 插拔 IC 模块时,建议使用专用工具(如 XY2C 系列拔取工具),防止误操作损伤电路板。
    3. 对于高振动或冲击环境,推荐选用金镀层版本,提升连接的稳定性。

    兼容性和支持


    兼容性
    XR2 系列产品可与其他标准 IC 封装兼容,包括但不限于 DIP、SOP 和 QFP 等。同时,其灵活的接口设计能够轻松适配现有的电子设计平台。
    厂商支持
    OMRON 提供全面的技术支持和服务保障,包括样品试用、技术咨询和售后维护,确保客户能高效集成产品并解决实际问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | IC 插拔困难 | 确保接触孔内无异物,必要时清理插槽 |
    | 插拔耐久性不足 | 更换更高耐用等级的产品 |
    | 接触不良 | 检查是否正确安装,尝试重新焊接或更换插座 |
    | 防尘防潮效果不佳 | 搭配密封带(如 XR2T 系列)使用以增强防护 |

    总结和推荐


    OMRON 的 IC Sockets XR2 系列凭借其出色的性能、丰富的选项以及广泛的应用场景,成为连接电子设备的理想选择。其坚固耐用的结构、易于维护的特点使其在市场上具备显著的竞争优势。对于需要高性能连接解决方案的用户,强烈推荐 XR2 系列产品。

    如需了解更多详细信息,请访问 OMRON 官方网站或联系技术支持团队获取进一步支持。

XR2A1401N参数

参数
长*宽*高 17.78mm(长度)*10.16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

XR2A1401N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XR2A1401N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 用于IC/晶体管的插座 OMRON/欧姆龙 XR2A1401N XR2A1401N数据手册

XR2A1401N封装设计

查看详情并下载
Symbol
Footprint
3D Model
