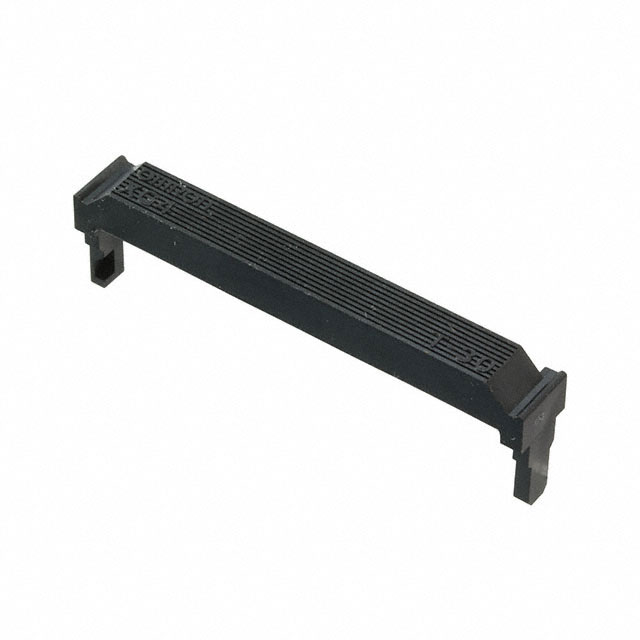

XG4T-3004

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 30pin Strain Relief XG4 Series
供应商型号: CSJ-ST64467504
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG4T-3004

XG4T-3004概述

    Flat Cable Connectors XG4

    产品简介


    Flat Cable Connectors XG4 是一款符合MIL标准的主流电路板连接器,具有改良的设计。它特别适用于需要高密度连接和空间节约的应用场景。这些连接器通过全新的生产系统制造,确保了高可靠性。它们可用于各种类型的应用,如扁平电缆、电路板连接、甚至用于信号传输的继电器插头。

    技术参数


    - 额定电流:XG4M型号为1 A;XG4A和XG4C型号为3 A(具体取决于所使用的插座)
    - 额定电压:250 VAC(XG4M)/300 VAC(XG4A和XG4C)
    - 接触电阻:最大20 mΩ(在20 mV、100 mA条件下)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC条件下)
    - 耐压强度:500 VAC持续1分钟(漏电流最大为1 mA)
    - 插入力:每个接触点最大1.96 N
    - 拔出力:最小0.39 N(使用测试量规时)
    - 插入耐久性:50次
    - 操作温度范围:-55°C至105°C(低温时不结冰)

    产品特点和优势


    Flat Cable Connectors XG4 具有以下几个显著的特点和优势:
    - 改进的设计:符合MIL标准,具有更高的可靠性和耐用性。
    - 空间节省:提供节省空间的盒式插头(XG4C)。
    - 易用性:IDC插头(XG4E)可轻松进行信号传递和接续。
    - 灵活组合:能够与多种不同的连接器组合使用,提供了无限的灵活性。
    - 易于锁定:原装插头(XG8)和盒式插头(XG4C)可以通过锁紧杆进行锁定。
    - 认证齐全:通过MIL和UL标准认证,确保了产品的质量和安全性。

    应用案例和使用建议


    Flat Cable Connectors XG4 广泛应用于各种电子设备和系统中,例如军事设备、工业自动化控制系统、计算机和通信设备等。对于需要高密度连接和空间限制的应用场景,XG4系列连接器是一个理想的选择。在使用过程中,应特别注意以下几点:
    - 在连接之前尽量减少电缆的松弛。
    - 在自动焊接前务必固定好电路板。
    - 操作锁紧杆时不可强行超过移动范围。

    兼容性和支持


    Flat Cable Connectors XG4 系列产品可以与其他同类型的连接器或设备兼容,例如与半距板连接线兼容。制造商提供相应的技术支持和维护服务,以确保用户的使用体验。

    常见问题与解决方案


    - 问题1:如何正确安装锁紧杆?
    - 解决方法:手动轻轻推动锁紧杆即可安装,无需使用任何工具。
    - 问题2:如何确认连接器的插入次数?
    - 解决方法:检查连接器是否有明显的磨损或损坏迹象,一般情况下连接器可以使用50次。
    - 问题3:如何防止连接器过热?
    - 解决方法:遵循正确的焊接条件,例如焊锡温度保持在250°C ± 5°C。

    总结和推荐


    综上所述,Flat Cable Connectors XG4 系列产品具备可靠的设计和广泛的应用范围,尤其适合需要高密度连接和空间限制的应用场景。它们经过严格的质量控制和认证,确保了卓越的性能和可靠性。强烈推荐使用这些高性能的连接器,以满足现代电子设备的需求。

XG4T-3004参数

参数
配套使用/相关产品 XG4 Series
针脚数 30pin
配件类型 Strain Relief
应用等级 工业级
零件状态 在售
包装方式 散装
