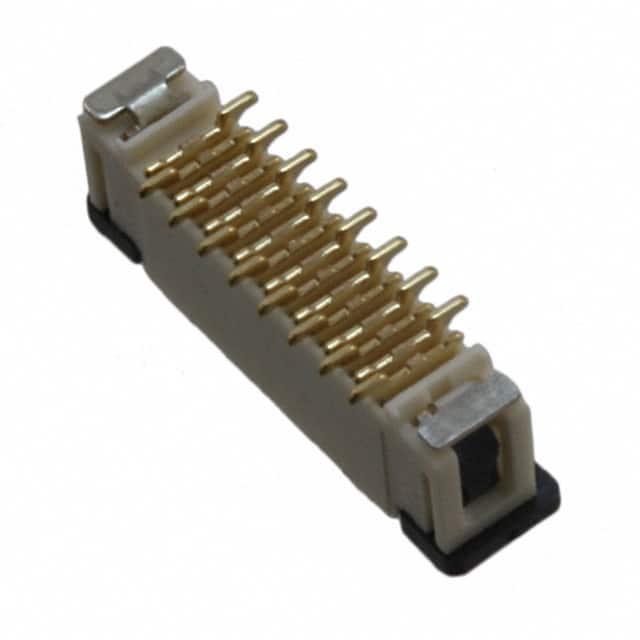

XF2J-1624-12A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 16pin 自然色 4.15mm FPC 500mA 金 底部 贴片安装 3.4mm(高度)
供应商型号: N-XF2J-1624-12A
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF2J-1624-12A

XF2J-1624-12A概述

    XF2J ZIF Slide-locking Connector 技术手册

    1. 产品简介


    XF2J 是一种用于柔性扁平电缆(FPC)和柔性印刷电路板(FFC)连接的零组件。该产品具有低高度设计(仅4.15mm),适用于自动组装工艺,并且具备反向终端类型可供选择。主要应用于需要高密度连接的应用场景,如移动设备、便携式电子设备和工业控制设备。

    2. 技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大30 mΩ(在20 mV DC最大,100 mA最大条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 耐压强度:250 V AC持续1分钟(漏电流最大为1mA)
    - 插拔寿命:30次
    - 工作温度范围:−30°C 至 85°C(无结霜或冷凝条件)

    3. 产品特点和优势


    - 低高度设计:仅4.15mm的高度设计使得XF2J能够在有限的空间内提供高密度连接。
    - 自动组装兼容:具备良好的自动化组装兼容性,确保精准的放置和焊接。
    - 多种型号:提供标准终端和反向终端两种类型,以满足不同的安装需求。
    - 环保材料:符合RoHS标准,使用环保材料制造。

    4. 应用案例和使用建议


    XF2J主要用于便携式电子设备如智能手机和平板电脑,也广泛应用于工业控制设备中。在安装时,应确保FPC/FFC的厚度为0.3mm,并遵循制造商提供的组装指南,以确保最佳的连接质量和可靠性。

    5. 兼容性和支持


    - 兼容性:适用于柔性扁平电缆(FPC)和柔性印刷电路板(FFC),尤其适用于厚度为0.3mm的材料。
    - 支持和维护:客户可通过OMRON代表咨询更多型号信息及支持服务。

    6. 常见问题与解决方案


    - Q1: 如何处理XF2J连接器表面损伤?
    - A1: 检查并清洁连接器的接触区域,确保没有灰尘或污染物。如有必要,可更换连接器。
    - Q2: 插拔次数不足时怎么办?
    - A2: 确认插拔过程中是否有不当的操作导致过早损坏。如发现问题,应尽快更换连接器。
    - Q3: 如何确保正确的FPC/FFC厚度?
    - A3: 在安装前仔细检查FPC/FFC的厚度,确保其符合0.3mm的要求。

    7. 总结和推荐


    综上所述,XF2J是一款高性能的ZIF滑动锁定连接器,适合用于高密度连接的应用场景。其独特的低高度设计、优良的自动组装兼容性和多种型号选择使其在市场上具备显著的竞争优势。因此,强烈推荐此产品用于需要紧凑、可靠连接解决方案的各类电子设备中。

XF2J-1624-12A参数

参数
触头镀层
端接 焊盘
连接器/触头类型 底部
外壳颜色 自然色
额定电流 500mA
针脚数 16pin
扁平柔性类型 FPC
间距 500μm
板上高度 4.15mm
长*宽*高 3.4mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

XF2J-1624-12A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。
