首页  >  产品百科  >  G6B-1114P-1-US-DC24

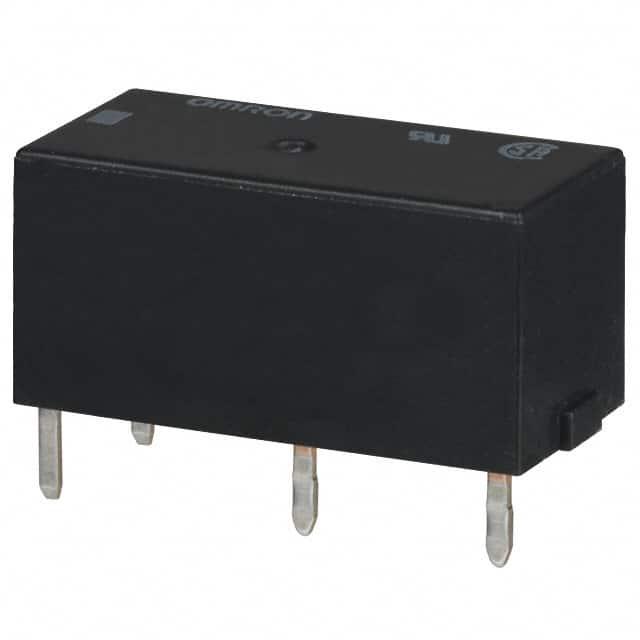

G6B-1114P-1-US-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20mm*10mm*10mm
供应商型号: N-G6B-1114P-1-US-DC24
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6B-1114P-1-US-DC24

G6B-1114P-1-US-DC24概述

    G6B PCB Power Relay:一款高性能微型继电器

    产品简介


    G6B PCB Power Relay是一款高性能、高容量的微型继电器,广泛应用于各种控制设备中。这款继电器具有全面密封结构,在5A(8A)的SPST-NO(1a),SPST-NO+SPST-NC(1a1b),DPST-NO(2a),DPST-NC(2b)等多种类型中表现出色。特别的是,G6B系列还提供可连接插座型号,如P6B模型,为不同的安装需求提供了灵活性。

    技术参数


    - 绝缘强度: 介电强度高达3000VAC,冲浪电压达到6kV。
    - 额定电流和电阻: 不同电压下额定电流和电阻见下表:
    | 额定电压 | 额定电流 (mA) | 线圈电阻 (Ω) |
    |
    | 5 VDC | 40 | 125 |
    | 6 VDC | 33.3 | 180 |
    | 12 VDC | 16.7 | 720 |
    | 24 VDC | 8.3 | 2880 |

    - 开关性能: 必须操作电压和释放电压范围分别为70%至100%,最大电压可达160%。
    - 寿命: 机械操作次数不少于5000万次,电气操作次数不少于100000次。
    - 环境温度: 工作温度范围从-25°C到70°C,湿度范围5%到85%。

    产品特点和优势


    - 高可靠性: 多种类型可供选择,满足不同应用需求。
    - 多功能接触材料: AgSnIn接触材料特别适用于产生浪涌电压的负载(如感性负载)。
    - 清洗便利: 提供超声波清洁型号。
    - 内置保护: 操作指示和浪涌吸收二极管,增加系统的稳定性和保护能力。

    应用案例和使用建议


    - 工业自动化: 在需要高可靠性和高频切换的应用中表现优异,如生产线控制。
    - 家用电器: 用于电视、空调等设备的电源控制,以提高能效和安全性。
    - 智能楼宇系统: 用于智能照明和安全系统,确保系统运行的稳定性。
    使用建议:
    - 在安装多个继电器时,保持适当的间距以确保良好的散热。
    - 对于G6B-1174P和G6B-1177P型号,使用特定的插座和夹具以确保正确安装。

    兼容性和支持


    - 兼容性: 可与其他G6B系列及特定型号的插座配套使用。
    - 支持: 提供详尽的技术手册、安装指南和支持服务,确保客户在使用过程中获得全面帮助。

    常见问题与解决方案


    - 问题1: 继电器在高负荷下频繁跳闸。
    - 解决方案: 检查电路设计是否合理,适当增大线圈电阻或降低工作频率。
    - 问题2: 操作指示灯不亮。
    - 解决方案: 检查是否正确安装了内置的浪涌吸收二极管,并确保电路连接无误。

    总结和推荐


    G6B PCB Power Relay凭借其高可靠性和广泛应用场景,成为市场上非常值得推荐的产品。无论是工业自动化还是智能家居领域,都能发挥出优异的表现。因此,我们强烈推荐此款继电器作为电源控制的最佳选择之一。

G6B-1114P-1-US-DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm*10mm*10mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G6B-1114P-1-US-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6B-1114P-1-US-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6B-1114P-1-US-DC24 G6B-1114P-1-US-DC24数据手册

G6B-1114P-1-US-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.498 ¥ 29.733
80+ $ 3.3372 ¥ 28.3662
200+ $ 3.2436 ¥ 27.5706
350+ $ 3.1824 ¥ 27.0504
库存: 434
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 1040.65
直接购买
加入购物车
