XW5S-P4.0-5RD

产品分类:
厂牌: OMRON/欧姆龙

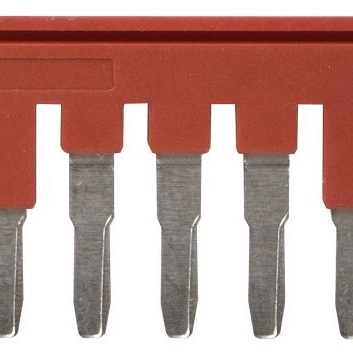

产品描述: Omron, XW5S 系列 跳片短杆, 使用于XW5G-P4.0-5 接地端子块、XW5T-P4.0-5 馈通端子块
供应商型号: 1237857
供应商: 海外现货
标准整包数: 10
OMRON/欧姆龙  XW5S-P4.0-5RD

XW5S-P4.0-5RD概述


    产品简介


    DIN轨道直插式端子块 (Push-in Plus Terminal Blocks)
    本产品为新型DIN轨道直插式端子块,适用于缩小控制面板尺寸并减少接线工作。这种端子块相较于传统的螺丝端子块更加紧凑,无需拧紧即可实现免维护应用。产品有不同型号可选,宽度最小可达3.5毫米,非常适合空间有限的应用场合。此系列端子块具有轻插入力和强保持力,既能实现轻松接线又能保证高可靠性。此外,其“空手操作”结构能够在插入螺丝刀时自动锁定,使得接线过程更为便捷。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | IEC:500 V(1.5 mm²固体导线),800 V(2.5 mm²固体导线) |
    | 额定电流 | IEC:17.5 A(1.5 mm²固体导线),24 A(2.5 mm²固体导线),32 A(4.0 mm²固体导线) |
    | 使用温度范围 | -40°C 至 55°C(无冷凝或结冰) |
    | 使用湿度范围 | 5% 至 95% |
    | 额定压电强度 | 1,890 VAC 1分钟(泄漏电流≤1mA) |
    | 插拔寿命 | 50次 |
    | 振动耐受性 | 10至150 Hz,加速度50m/s²,各方向80分钟 |
    | 冲击耐受性 | 500 m/s²,11ms,各方向5次 |

    产品特点和优势


    1. 紧凑设计:相比传统螺丝端子块更小的尺寸(最窄可达3.5毫米),有助于缩小控制面板的总体尺寸。
    2. 免维护:通过先进的设计,端子块无需频繁的维护和调整。
    3. 方便接线:轻插入力与强保持力相结合,使得接线工作更为简便,同时确保连接可靠。
    4. 高可靠性:“空手操作”结构允许接线工具固定在适当位置,提高了接线过程的安全性和效率。

    应用案例和使用建议


    这些端子块适用于广泛的工业控制系统,例如自动化设备、机器人的接口接线和配电柜等场合。为了更好地发挥其效能,建议在接线过程中严格遵守安全规程,特别是当使用较细导线时,应考虑使用合适的压接套管以增加连接稳固性。另外,合理规划端子块的安装位置,避免短路风险,同时注意选择符合标准的导线材料,确保长期可靠的性能表现。

    兼容性和支持


    产品与特定型号的DIN轨道兼容,并且制造商提供了相关的支持服务,包括安装指导和技术咨询服务。端子块还配备了一系列辅助配件,如短轨、端盖和隔离板等,便于用户的组装和扩展需求。

    常见问题与解决方案


    1. 端子块是否可以承受高温环境?
    - 答案:产品设计能够承受-40°C到55°C的工作温度范围,在没有冷凝或结冰的情况下可稳定工作。
    2. 如何拆卸导线?
    - 解决方法:使用扁平螺丝刀插入释放孔,然后轻轻拔出导线,最后移除螺丝刀。
    3. 导线插入后容易松动怎么办?
    - 解决方法:确保导线完全插入终端孔内,并检查是否已正确压接到位。

    总结和推荐


    DIN轨道直插式端子块以其紧凑的设计、高可靠性及便利的操作特性在市场上脱颖而出。其在提升系统紧凑度和简化接线流程方面表现出色,非常适合现代工业控制系统的各种应用场景。我们强烈推荐此款产品,尤其对于寻求高效、耐用解决方案的专业用户而言。

XW5S-P4.0-5RD参数

参数
零件状态 在售
包装方式 散装

XW5S-P4.0-5RD厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5S-P4.0-5RD数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XW5S-P4.0-5RD XW5S-P4.0-5RD数据手册

XW5S-P4.0-5RD封装设计

查看详情并下载
Symbol
Footprint
3D Model
