XF3M110151BR100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 1mm 10pin 自然色 2mm FFC,FPC 500mA 金 底部 贴片安装 14.6mm(长度)*6.4mm(高度)
供应商型号: 55.67.88
供应商: 海外现货
标准整包数: 1

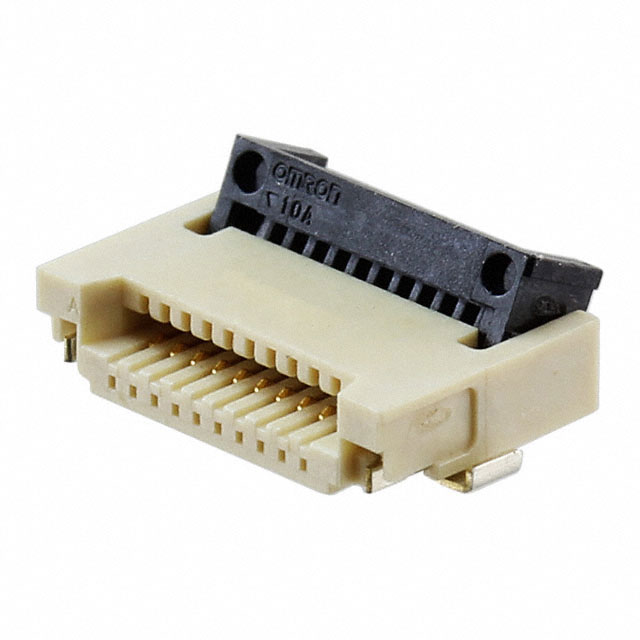

OMRON/欧姆龙 FFC/FPC连接器 XF3M110151BR100

XF3M110151BR100概述


    产品简介


    XF3M旋转背锁连接器是一款适用于柔性印刷电路(FPC)和柔性扁平电缆(FFC)的高性能连接器。其独特的设计旨在改善FPC/FFC电缆的插入过程,并通过确保连接的稳固性和明确的锁定感觉来提高可靠性。该产品具有多种型号,以适应不同的应用场景和需求,如不同间距、接触方式及表面处理工艺。

    技术参数


    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: 最大50 mΩ(在最大20 mV DC,100 mA条件下)
    - 绝缘电阻: 最小100 MΩ(在250 V DC条件下)
    - 耐压强度: 在交流250 V下持续1分钟(漏电流:最大1 mA)
    - 插拔寿命:
    - 镀金型号: 20次
    - 镀锡型号: 10次
    - 工作温度范围: −30°C 至 85°C(无结霜或凝露条件)

    产品特点和优势


    XF3M旋转背锁连接器具有如下特点和优势:
    - 支持0.5 mm或1.0 mm间距,可根据具体需求进行选择。
    - 双侧接触与单侧接触(上侧)型号可供选择。
    - 表面处理提供镀金或镀锡选项,其中镀锡仅适用于双侧接触型号。
    - 针对80针数型号,适用于0.5 mm间距。
    - 兼容厚度为0.3 mm的FPC/FFC。
    - 符合无卤素标准,满足RoHS合规要求。
    - 提供黑色LCP树脂材质外壳和滑块,确保高强度和耐热性。

    应用案例和使用建议


    XF3M旋转背锁连接器广泛应用于需要高可靠性的FPC/FFC连接场景,例如移动设备、便携式医疗设备和工业自动化系统。在实际应用中,建议遵循制造商提供的安装指南,以确保正确安装和最大化使用寿命。特别注意保持连接器周围的清洁,避免灰尘和杂质影响连接质量。

    兼容性和支持


    - 兼容性: XF3M旋转背锁连接器可与其他标准FPC/FFC电缆无缝对接。
    - 支持: 奥姆龙公司提供了全面的技术支持和服务,包括但不限于产品安装、调试和售后咨询。用户可通过官方渠道获得详细的指导和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔困难 | 确保插入过程中施加适当的压力,并检查是否有异物阻碍。 |
    | 连接不稳 | 检查连接器与电缆的匹配度,确保安装到位并锁定。 |
    | 接触不良 | 重新插拔连接器,并确保使用干净的工具清洁连接器端子。 |

    总结和推荐


    XF3M旋转背锁连接器凭借其优异的设计和稳定的性能,成为FPC/FFC连接领域的优选之一。其出色的耐用性和可靠性使其在各种应用场景中表现出色。无论是对于开发工程师还是终端用户,这款连接器都值得信赖,是理想的连接解决方案。因此,强烈推荐此款产品用于需要高度可靠性的FPC/FFC连接场景。

XF3M110151BR100参数

参数
外壳颜色 自然色
额定电流 500mA
间距 1mm
板上高度 2mm
扁平柔性类型 FFC,FPC
触头镀层
端接 焊盘
连接器/触头类型 底部
针脚数 10pin
长*宽*高 14.6mm(长度)*6.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF3M110151BR100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M110151BR100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M110151BR100 XF3M110151BR100数据手册

XF3M110151BR100封装设计

查看详情并下载
Symbol
Footprint
3D Model
