G2R-1-S AC120(S)

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2R系列, 120V 交流线圈电压, 切换电流5A, 单刀双掷
供应商型号: 4014517
供应商: 海外现货
标准整包数: 1

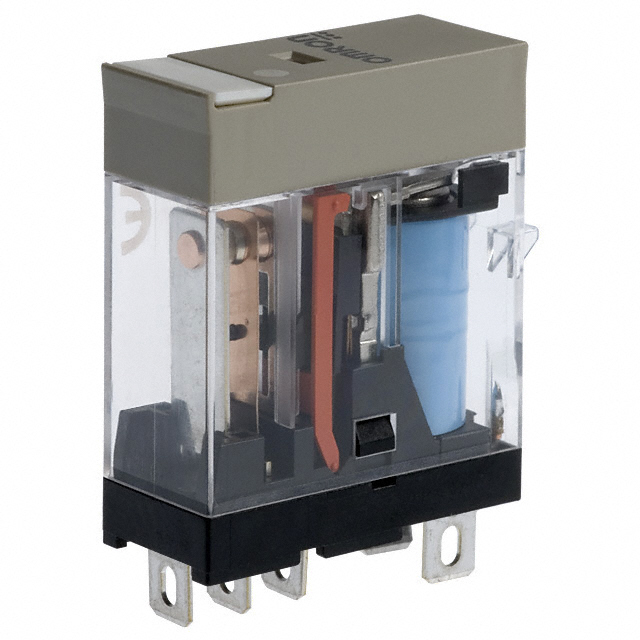

OMRON/欧姆龙 其他继电器 G2R-1-S AC120(S)

G2R-1-S AC120(S)概述


    产品简介


    G2R-@-S (S) 系列通用继电器是一款紧凑且节省空间的插拔式继电器,广泛应用于工业自动化、家用电器和控制系统等领域。这款继电器设计精良,具备高效可靠的开关能力,可以显著降低接线工作量,并提供多种功能以适应不同的应用场景。

    技术参数


    以下是 G2R-@-S (S) 继电器的技术规格:
    - 接触形式: 单极双掷(SPDT)和双极双掷(DPDT)
    - 额定电压:
    - AC: 24 V, 110 V, 120 V, 230 V, 240 V
    - DC: 6 V, 12 V, 24 V, 48 V
    - 额定电流:
    - AC: 10 A, 30 VDC (电阻负载)
    - DC: 10 A, 250 VAC (一般用途)
    - 最大电压:
    - AC: 440 VAC, 125 VDC
    - DC: 380 VAC, 125 VDC
    - 最大功率:
    - 2,500 VA, 300 W (AC)
    - 1,875 VA, 150 W (DC)
    - 操作频率:
    - 机械: 每小时 18,000 次操作
    - 电气: 每小时 1,800 次操作(额定负载下)
    - 环境温度: -40°C 至 70°C
    - 重量: 约 20 克

    产品特点和优势


    1. 高效率开关: 额定电流高达 10 A,适用于多种电压范围,无论是交流还是直流电源。
    2. 节省接线工作: 结合 P2RF-@-PU 插拔式插座,接线工作量可减少 60%。
    3. 内置机械操作指示器: 提供直观的操作状态指示,便于监控和维护。
    4. 测试按钮可锁定: 提供额外的安全保障,确保操作安全。
    5. 高抗振性能: 能够承受高强度振动和冲击,保证长期稳定运行。
    6. 环境适应性强: 能够在极端环境下可靠工作,适用于多种应用场景。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统: 在自动化工厂中用于控制机器和设备的启停。
    - 家用电器: 用于电热水器、空调等家用电器的开关控制。
    - 控制系统: 在复杂的控制系统中用于信号传输和控制。
    使用建议:
    - 避免误触测试按钮: 在使用测试按钮前,确保电路、负载和其他连接设备的安全。
    - 定期检查: 定期检查继电器的工作状态,确保其正常运行。
    - 合理选择型号: 根据具体应用场景选择合适的型号,如考虑电压、电流等参数。

    兼容性和支持


    - 兼容性: 与 P2RF-@-PU 插拔式插座兼容,简化安装过程。
    - 厂商支持: Omron 提供全面的技术支持和售后服务,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题: 测试按钮无法正常释放。
    - 解决方案: 检查是否有外部力量影响,或者尝试重新装配。
    2. 问题: 继电器频繁跳闸。
    - 解决方案: 检查负载和电路是否过载,适当调整或更换相关部件。
    3. 问题: 接触不良。
    - 解决方案: 清洁接触点,必要时更换新的继电器。

    总结和推荐


    G2R-@-S (S) 继电器凭借其紧凑设计、高效能和多功能性,在多种应用场景中表现出色。其卓越的抗振性和广泛的环境适应性使其成为工业自动化、家用电器和复杂控制系统的理想选择。如果您正在寻找一款可靠且高效的继电器,我们强烈推荐使用 G2R-@-S (S) 系列。它的性价比高,性能稳定,非常适合各种应用场景。

G2R-1-S AC120(S)参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13mm*25.5mm
通用封装 SPDT
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

G2R-1-S AC120(S)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-1-S AC120(S)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-1-S AC120(S) G2R-1-S AC120(S)数据手册

G2R-1-S AC120(S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
