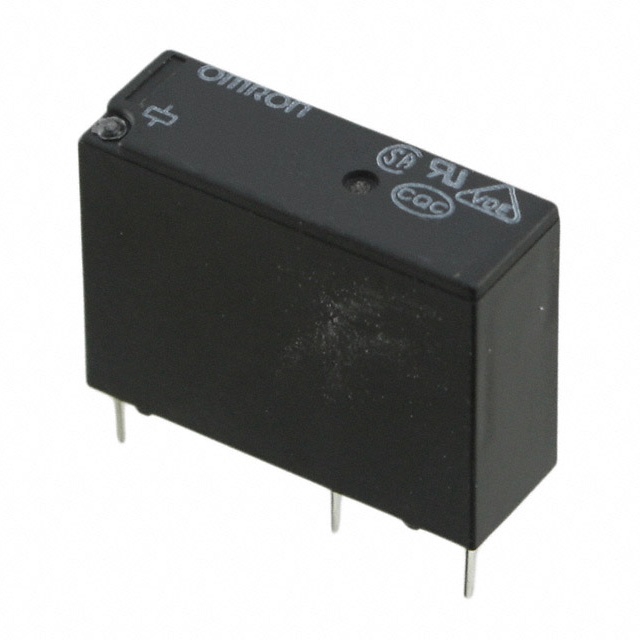

G5NB-1A4 DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5NB系列, 5V 直流线圈电压, 切换电流3A, 单极常开
供应商型号: 653-G5NB-1A4DC5
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5NB-1A4 DC5

G5NB-1A4 DC5概述

    G5NB PCB Power Relay

    1. 产品简介


    G5NB是一款微型继电器,具有1极开关能力(3A/5A),具备高达10kV的冲击耐压性能。这种继电器主要用于各种家用电器、小型电器、空调、冰箱和热水器等。它通过高效磁路设计实现高灵敏度(仅需200毫瓦的功率),同时确保在紧凑的设计中提供优良的绝缘性能。

    2. 技术参数


    | 参数名称 | 值 |

    | 额定电流(标准) | 3A (125VAC) |
    | 额定电流(高容量) | 5A (250VAC) |
    | 绝缘电阻 | ≥1000 MΩ |
    | 脉冲耐压 | 10kV (1.2 x 50 μs) |
    | 操作时间 | ≤10ms |
    | 释放时间 | ≤10ms |
    | 防振性 | 破坏:10到55到10Hz,0.75mm单振幅(1.5mm双振幅);故障:10到55到10Hz,0.75mm单振幅(1.5mm双振幅) |
    | 防冲击性 | 破坏:1000 m/s² |
    | 使用温度范围 | -40°C至85°C |
    | 工作湿度范围 | 5%至85% |
    | 重量 | 约4克 |

    3. 产品特点和优势


    - 高灵敏度: 仅需要200毫瓦的功率就可以驱动继电器,从而减少能耗。
    - 冲击耐压: 具备10kV的冲击耐压性能,可以承受更高的电压波动。
    - 符合多项安全标准: 包括UL、CSA、VDE、EN 61010和IEC/EN 60335-1。
    - 高可靠性: 机械寿命达到500万次,电气寿命在不同条件下均可达到数十万次。

    4. 应用案例和使用建议


    - 应用案例: 用于控制水加热器、冰箱、空调、家庭电器等的电源通断。
    - 使用建议: 在使用时,建议首先将额定电压施加到线圈上至少100毫秒以确保正确启动,然后可以降低到保持电压。确保不出现电压波动,以防止保持电压低于所需水平。

    5. 兼容性和支持


    G5NB系列继电器广泛适用于家用电器和其他小型电器,易于集成到现有系统中。厂商提供详细的技术支持,包括安装指南、常见问题解答和技术文档,帮助客户快速有效地解决问题。

    6. 常见问题与解决方案


    - 问题: 继电器无法正常操作。
    - 解决方案: 确保输入电压在规定的范围内,并且检查接线是否正确。
    - 问题: 继电器频繁跳动。
    - 解决方案: 检查环境是否存在震动或冲击影响,并调整安装位置以减少这些影响。
    - 问题: 接触电阻异常高。
    - 解决方案: 检查接触点是否有氧化或腐蚀,必要时进行清洁或更换。

    7. 总结和推荐


    G5NB PCB Power Relay凭借其高灵敏度、良好的冲击耐压和可靠的使用寿命,在家用电器和其他相关领域具有明显的优势。虽然初始成本可能略高于一些同类产品,但其优越的性能和长期可靠性使其成为值得投资的选择。强烈推荐在需要高性能继电器的应用中选用G5NB。

G5NB-1A4 DC5参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 7.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

G5NB-1A4 DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5NB-1A4 DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5NB-1A4 DC5 G5NB-1A4 DC5数据手册

G5NB-1A4 DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 13.7892
10+ $ 1.4145 ¥ 13.1478
25+ $ 1.142 ¥ 10.1529
500+ $ 1.0714 ¥ 9.9583
库存: 956
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.78
