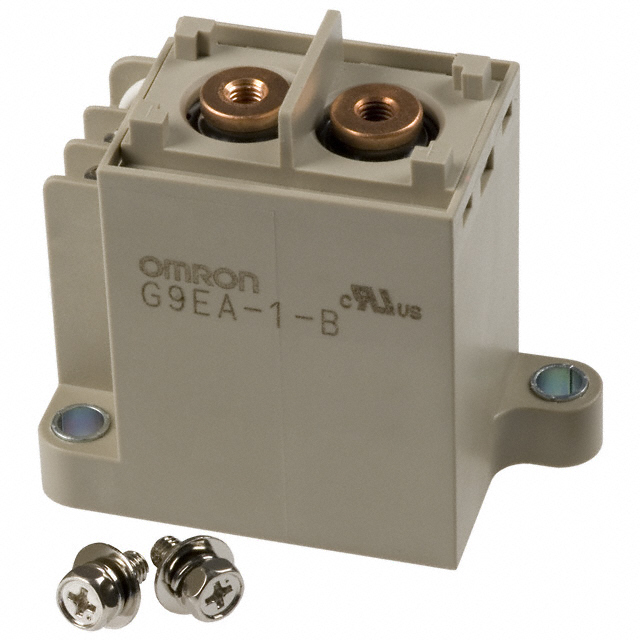

G9EA1BCADC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G9EA系列, 24V 直流线圈电压, 切换电流30A, 单极常开
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G9EA1BCADC24

G9EA1BCADC24概述


    产品简介


    产品名称:G9EA-1 DC Power Relays(60-A, 100-A Models)
    产品类型:G9EA-1系列是为处理高电压、高电流负载而设计的直流功率继电器。它采用了紧凑型设计,适用于工业及商业应用中的电源控制和保护。
    主要功能:
    - 切断能力高达600 A @ 300 VDC,适用于需要快速切断大电流的应用场合。
    - 封装内部的气密封装设计确保了高可靠性和安全性。
    - 支持多种电压等级(12 VDC至100 VDC),满足不同应用需求。
    - 适用于自动化控制系统、电力传输系统及汽车电子等领域。
    应用领域:
    - 工业自动化控制系统
    - 电力传输与分配系统
    - 汽车电子系统
    - 太阳能发电系统
    - 其他高可靠性要求的电路控制

    技术参数


    | 参数类别 | 规格 |

    | 额定电压 (VDC) | 12, 24, 48, 60, 100 |
    | 额定电流 (A) | 60 A (400 VDC), 100 A (120 VDC) |
    | 额定电阻 (Ω) | 28.8 Ω (12 VDC), 115.2 Ω (24 VDC), 469.3 Ω (48 VDC) |
    | 必须操作电压 (V) | 约为额定电压的75%最大值 |
    | 必须释放电压 (V) | 约为额定电压的8%最小值 |
    | 最大电压 (V) | 额定电压的130%(在23°C内10分钟内) |
    | 功率消耗 (W) | 约为5 W (24 VDC) |
    | 绝缘电阻 (MΩ) | ≥1,000 MΩ |
    | 接触电阻 (mΩ) | ≤30 mΩ (G9EA-1), ≤10 mΩ (G9EA-1-CA) |
    | 切断容量 (A) | 600 A @ 300 VDC |

    产品特点和优势


    产品特点:
    - 小型化设计:紧凑的设计使得这些继电器能够在有限的空间内实现高功率切换。
    - 高可靠性:采用气密封装设计,提高了长期使用的稳定性和可靠性。
    - 多功能性:支持多种电压输入,可根据具体应用灵活选择。
    产品优势:
    - 安全保护:高可靠性的设计使其能在极端条件下保证系统安全运行。
    - 易于安装:终端盖和DIN导轨适配器的提供,使得安装过程简单快捷。
    - 广泛的适用性:适合多种工业和商业应用,具备良好的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于自动化生产线上的电源管理和保护,特别是在需要高可靠性和快速响应的场合。
    - 电动汽车充电站:作为充电桩的核心部件,管理并保护充电电路的安全运行。
    - 太阳能发电系统:作为太阳能逆变器中的关键组件,用于控制光伏电池板的输出。
    使用建议:
    - 在安装前确认设备的功能和安全性,避免潜在的风险。
    - 针对特殊应用场合,如核控制、铁路系统等,需事先咨询OMRON代表,以确保安全使用。

    兼容性和支持


    兼容性:
    - G9EA-1系列继电器可与标准的DIN导轨和端子盖配合使用,方便集成到现有的工业控制系统中。
    支持:
    - OMRON公司提供了全面的技术支持和售后服务,包括产品培训、安装指导和维修服务。

    常见问题与解决方案


    常见问题与解决方案:
    1. 无法启动
    - 解决方法:检查电源连接是否正确,确保电压在允许范围内。
    2. 接触不良
    - 解决方法:清洁接线点,重新固定连接线。
    3. 过热
    - 解决方法:确保通风良好,避免长时间连续运行。

    总结和推荐


    综合评估:
    G9EA-1系列继电器以其卓越的性能和可靠的安全性,在工业和商业应用中表现出色。其小巧紧凑的设计、强大的断流能力和广泛的应用范围,使其成为众多行业用户的理想选择。
    推荐意见:
    对于需要处理高电压、高电流负载的应用场合,G9EA-1系列继电器是一个值得信赖的选择。结合其丰富的功能、可靠的性能和完善的售后服务,我们强烈推荐这一系列产品。

G9EA1BCADC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 73mm*36mm*67.2mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

G9EA1BCADC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9EA1BCADC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9EA1BCADC24 G9EA1BCADC24数据手册

G9EA1BCADC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
