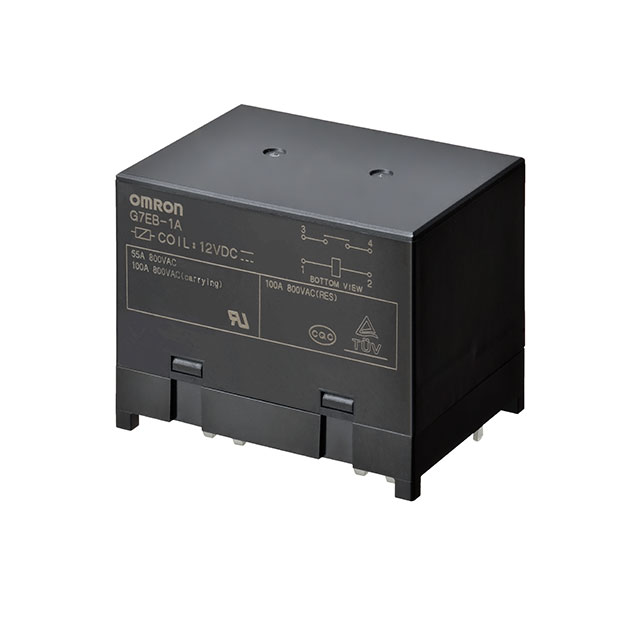

G7EB-1AP1 DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: ET-3861020
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7EB-1AP1 DC24

G7EB-1AP1 DC24概述

    # G7EB PCB Power Relays 技术手册

    产品简介


    基本介绍
    G7EB 系列 PCB Power Relays 是一款高性能的功率继电器,专为高电流和高温度环境设计。其主要特点是能够切换高达 480 VAC 的电压及 100 A 的电流,适用于多种工业应用场合。
    应用领域
    - 电源调节逆变器
    - 工业逆变器
    - 不间断电源(UPS)

    技术参数


    | 参数项 | 规格值 |

    | 额定电压 | 480 VAC / 100 A |
    | 直流电压 | 60 VDC / 100 A |
    | 工作温度范围 | -40°C 至 85°C |
    | 冲击耐压 | 10 kV (1.2 × 50 μs) |
    | 接触间隙 | ≥3.6 mm |
    | 初始接触电阻 | ≤5 mΩ |
    | 必须动作电压 | 75% 最大值(额定电压) |
    | 必须释放电压 | 5% 至 32% 最小值 |
    | 最大电压 | 135% |
    | 功耗 | 2,800 mW |
    | 绝缘电阻 | 1,000 MΩ 最小值 |
    | 耐压强度 | 5,000 VAC,50/60 Hz,1 分钟 |
    | 振动耐受力 | 摧毁:10 到 55 到 10 Hz,0.75 mm 单幅(1.5 mm 双幅)
    故障:激励时 10 到 55 到 10 Hz,0.75 mm 单幅(1.5 mm 双幅),非激励时 10 到 55 到 10 Hz,0.15 mm 单幅(0.3 mm 双幅) |
    | 冲击耐受力 | 摧毁:1,000 m/s²
    故障:激励时 100 m/s²,非激励时 50 m/s² |

    产品特点和优势


    - 高电流和高电压:能够承受高达 480 VAC 的电压和 100 A 的电流,适合重载应用场景。
    - 宽温度范围:能够在 -40°C 至 85°C 的温度范围内稳定运行,适应极端环境。
    - 抗振动和冲击:具有良好的抗震和抗冲击性能,确保长期可靠运行。
    - 低初始接触电阻:≤5 mΩ,减少能耗,提高效率。
    - 高耐压强度:5,000 VAC,确保电气安全。

    应用案例和使用建议


    应用案例
    - 电源调节逆变器:确保逆变器的可靠运行,提升电力转换效率。
    - 工业逆变器:广泛应用于工业设备中,保障设备的高效稳定运行。
    - 不间断电源(UPS):提供可靠的电源切换,保障系统的持续运行。
    使用建议
    - 安装方向:严格按照指定方向安装,避免因接线方向错误导致的异常情况。
    - 连接二极管:连接二极管和齐纳二极管,以保护继电器不受电压突变的影响。
    - 焊接注意事项:焊接温度控制在 290°C,不超过 20 秒,避免损坏继电器。

    兼容性和支持


    - 兼容性:支持 12 VDC 和 24 VDC 额定电压,与标准 PCB 安装兼容。
    - 支持:厂商提供详细的技术支持和维护服务,可以在官网下载 CAD 数据及更多技术文档。

    常见问题与解决方案


    1. 问题:在高温环境下工作时出现过热现象。
    - 解决方案:确保在规定的温度范围内使用,并保持适当的通风散热条件。
    2. 问题:继电器无法正常启动。
    - 解决方案:检查接线是否正确,确认供电电压在规定范围内,并连接适当的二极管和齐纳二极管。
    3. 问题:继电器频繁出现接触不良。
    - 解决方案:检查接触面是否有污染或氧化,必要时清洁并重新安装。

    总结和推荐


    综合评估
    G7EB 系列 PCB Power Relays 在高电流、高电压及宽温度范围的应用上表现出色,具备优秀的电气特性和可靠性。它在电源调节逆变器、工业逆变器及 UPS 等应用中具有显著的优势,能够满足苛刻的工作环境要求。
    推荐使用
    强烈推荐使用 G7EB 系列 PCB Power Relays,尤其是对于需要处理高电流和高电压的工业应用。该产品不仅提供了卓越的性能,还具有广泛的兼容性和良好的技术支持,是业界值得信赖的选择。

G7EB-1AP1 DC24参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

G7EB-1AP1 DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7EB-1AP1 DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7EB-1AP1 DC24 G7EB-1AP1 DC24数据手册

G7EB-1AP1 DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 53.5032 ¥ 494.3696
库存: 41
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 494.36
