首页  >  产品百科  >  G6B-2114-P1USDC12

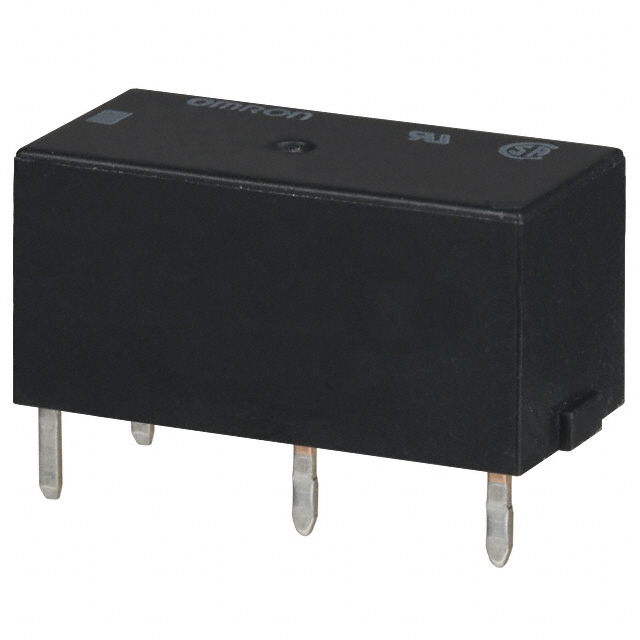

G6B-2114-P1USDC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 功率继电器, G6B系列, 12V 直流线圈电压, 切换电流5A, 单刀单掷 - 常闭, 单刀单掷 - 常开
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G6B-2114-P1USDC12

G6B-2114-P1USDC12概述

    G6B PCB Power Relay

    1. 产品简介


    G6B系列是适用于印刷电路板(PCB)的高容量微型继电器,具备全密封结构。这些继电器可提供单稳态、双稳态、双绕组保持等多种功能,适用于多种电气特性的负载,如电阻负载和电感负载。G6B系列继电器在工业控制、家用电器、医疗设备和汽车电子等多个领域得到广泛应用。

    2. 技术参数


    - 触点形式
    - 单稳态:SPST-NO(1a),SPST-NO+SPST-NC(1a1b)
    - 双稳态:DPST-NO(2a),DPST-NC(2b)
    - 额定电压
    - 5 VDC,6 VDC,12 VDC,24 VDC
    - 额定电流
    - 额定电流:40 mA(5 VDC),33.3 mA(6 VDC),16.7 mA(12 VDC),8.3 mA(24 VDC)
    - 最大电压
    - 最大电压:160% 额定电压(在23°C时)
    - 绝缘电阻
    - 绝缘电阻:最小1,000 MΩ(500 VDC 测试电压)
    - 介电强度
    - 3,000 VAC(50/60 Hz,1分钟)
    - 2,000 VAC(不同极性的触点间)
    - 冲击耐受电压
    - 6 kV(1.2 × 50 μs 冲击波形)
    - 振动和冲击耐受性
    - 振动:55 Hz至10 Hz,0.75 mm单峰振幅
    - 冲击:破坏冲击:1,000 m/s²;功能故障冲击:100 m/s²
    - 环境条件
    - 工作温度范围:-25°C至70°C
    - 相对湿度范围:5%至85%

    3. 产品特点和优势


    G6B系列继电器具有以下几个显著优势:
    - 高绝缘性能:介电强度高达3,000 VAC,能有效防止电磁干扰。
    - 高可靠性:触点采用AgSnIn材料,适用于频繁切换的大电流负载。
    - 多型号选择:提供多种触点形式和安装方式,适应不同的应用需求。
    - 易于清洁:可选的超声波清洁型号,方便维护。
    - 内置保护:部分型号内置操作指示灯和浪涌吸收二极管,提高了系统的安全性。

    4. 应用案例和使用建议


    - 工业自动化:在机器控制电路中使用G6B系列继电器可以实现高效可靠的信号传输和负载切换。
    - 家用电器:在冰箱、洗衣机等家用电器中使用G6B系列继电器可以提高产品的稳定性和寿命。
    - 医疗设备:在医疗器械中使用G6B系列继电器可以确保高精度的信号传输,从而保证医疗设备的准确运行。
    使用建议:
    - 在选择G6B系列继电器时,根据具体的应用场景和负载特性选择合适的型号和额定电压。
    - 安装时注意环境条件,避免高温和高湿环境影响继电器的性能。

    5. 兼容性和支持


    - 连接插座:G6B-1174P-US-P6B和G6B-1177P-ND-US-P6B型号在PCB上允许的最大电流为8 A,但在使用P6B-04P插座模型时,最大电流会降至5 A。
    - 其他支持:厂商提供了详尽的技术支持和售后服务,包括安装指南、维护手册和常见问题解答。

    6. 常见问题与解决方案


    - Q: 如何选择合适的G6B系列继电器?
    - A: 根据应用需求选择相应的触点形式、额定电压和电流。

    - Q: 如何清洗G6B系列继电器?
    - A: 使用超声波清洗机进行清洗,但清洗后要确保彻底干燥。

    - Q: 什么是AgSnIn接触材料的优势?
    - A: AgSnIn接触材料具有更高的焊接抗性和更强的耐久性,适用于高冲击电流和高电感负载。

    7. 总结和推荐


    G6B系列继电器以其高可靠性、出色的电气特性和多样的型号选择,成为工业控制、家用电器和医疗设备等领域不可或缺的重要组件。我们强烈推荐在需要高性能继电器的应用中选用G6B系列继电器。

G6B-2114-P1USDC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm(长度)*11mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,托盘

G6B-2114-P1USDC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6B-2114-P1USDC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6B-2114-P1USDC12 G6B-2114-P1USDC12数据手册

G6B-2114-P1USDC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
